6ES7511-1AK01-0AB0

6ES7511-1AK01-0AB0

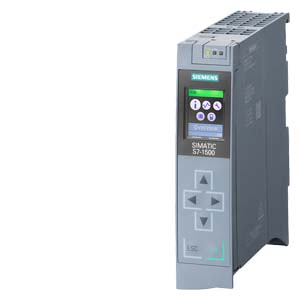

SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511-1 PN, РАБОЧАЯ ПАМЯТЬ 150 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 60 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC
Артикул: 6ES7511-1AK01-0AB0
Страна происхождения: Германия
6ES7511-1AK01-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить6ES7511-1AK01-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
CPU 1511-1 PN
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
215
Размеры упаковки:
15,10 x 15,40 x 4,60CM

Продукция SIEMENS Системы автоматизации.

Состав 6ES7511-1AK01-0AB0

Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.

6ES7511-1AK01-0AB0 Программируемый контроллер

С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.

Характеристики товара
EAN4047623404934
Товарный код85371091
Раздел каталогаST73
Группа продукта4500
Дата соответствия RoHS02.07.2015
Заказные данные6ES7511-1AK01-0AB0, 6ES75111AK010AB0, 6ES7511-1AKO1-OABO, 6ES75111AKO1OABO

Системы автоматизации SIEMENS 6ES7511-1AK01-0AB0

Контроллеры компании SIEMENS 6ES7511-1AK01-0AB0 — это модульные программируемые элементы контроля, разработанные для построения систем автоматизации средней и высокой степени сложности.

Широкие коммуникационные возможности контроллера SIEMENS 6ES7511-1AK01-0AB0, множество функций, поддерживаемых на уровне операционной системы, Функция применение структур локального и распределенного ввода/вывода, легкость обслуживания и эксплуатации, использование естественного охлаждения, блочная схема обеспечивают возможность получения рентабельных решений для создания структур автоматизированного управления в разнообразных областях промышленного производства.

Особенности контроллеров SIEMENS:

  • Большое количество интегрированных функций;
  • Производительность;
  • Модульная конструкция, обеспечивающая разнообразный спектр программирования;
  • Поиск неисправностей (интегрированная);
  • Уровень напряжения энергопитания прибора: 24V;
  • Легкость монтажа;
  • Информационная защищенность.

Купить оборудование SIEMENS 6ES7511-1AK01-0AB0, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».

По любым, заинтересовавшим Вас вопросам, таким как: цена, отправка в регионы, комплектация, доставка, документация, паспорт, характеристики, техническое описание, монтаж, применяемость и т.д., звоните по телефону +7 (495) 589-56-84.

Купить 6ES7511-1AK01-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК» Если у Вас есть вопросы, связанные с 6ES7511-1AK01-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MAРК» занимается продажей горелочного оборудования, в том числе и 6ES7511-1AK01-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Дополнительные товары

Сопутствующие товары

НаименованиеАртикулОписаниеИзображение
6ES7971-0BA006ES7971-0BA00SIMATIC S7-400, БУФЕРНАЯ БАТАРЕЯ 3.6В/1.9АЧАС, ДЛЯ PS 405 4A/10A/20A И P...6ES7971-0BA00 SIEMENS Системы автоматизации: 6ES7971-0BA00 цена, купить
6ES7512-1DK01-0AB06ES7512-1DK01-0AB0SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512SP-1 PN ДЛЯ ET 200SP, РАБОЧАЯ ...6ES7512-1DK01-0AB0 SIEMENS Системы автоматизации: 6ES7512-1DK01-0AB0 цена, купить
6ES7131-6BH00-0BA06ES7131-6BH00-0BA0SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 16X =24В СТАНДАРТНЫЙ, ДЛЯ...6ES7131-6BH00-0BA0 SIEMENS Системы автоматизации: 6ES7131-6BH00-0BA0 цена, купить
6ES7193-6BP00-0BA06ES7193-6BP00-0BA0SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2B, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, ...6ES7193-6BP00-0BA0 SIEMENS Системы автоматизации: 6ES7193-6BP00-0BA0 цена, купить
6ES7197-1LA12-0XA06ES7197-1LA12-0XA0SIMATIC S7-400H, Y-LINK для подключения одноканальных DP-слейвов к S7-40...6ES7197-1LA12-0XA0 SIEMENS Системы автоматизации: 6ES7197-1LA12-0XA0 цена, купить
6ES7331-7TF01-0AB06ES7331-7TF01-0AB0SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, 8 AI, 0/4 - 20MA HART,...6ES7331-7TF01-0AB0 SIEMENS Системы автоматизации: 6ES7331-7TF01-0AB0 цена, купить
6ES7137-6AA00-0BA06ES7137-6AA00-0BA0ET 200SP, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM PTP ДЛЯ ET 200SP. МОДУЛЬ CM PTP ДЛЯ...6ES7137-6AA00-0BA0 SIEMENS Системы автоматизации: 6ES7137-6AA00-0BA0 цена, купить
6ES7326-2BF10-0AB06ES7326-2BF10-0AB0SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОС...6ES7326-2BF10-0AB0 SIEMENS Системы автоматизации: 6ES7326-2BF10-0AB0 цена, купить
6ES7531-7KF00-0AB06ES7531-7KF00-0AB0SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ AI 8 X U/I/RTD/TC, СИГНАЛЫ: ТО...6ES7531-7KF00-0AB0 SIEMENS Системы автоматизации: 6ES7531-7KF00-0AB0 цена, купить
6ES7193-6BP00-0DA06ES7193-6BP00-0DA0SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2D, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, Б...6ES7193-6BP00-0DA0 SIEMENS Системы автоматизации: 6ES7193-6BP00-0DA0 цена, купить
6ES7336-4GE00-0AB06ES7336-4GE00-0AB0SIMATIC S7, МОДУЛЬ АНАЛОГОВГО ВВОДА SM336, 6 AI, 15-БИТ, НЕОБХОДИ 20-ПОЛ...6ES7336-4GE00-0AB0 SIEMENS Системы автоматизации: 6ES7336-4GE00-0AB0 цена, купить
6ES7134-6GD00-0BA16ES7134-6GD00-0BA1SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 4X I,ТОК, 2-/4-ПРОВОДНОЕ ...6ES7134-6GD00-0BA1 SIEMENS Системы автоматизации: 6ES7134-6GD00-0BA1 цена, купить
6ES7407-0KR02-0AA06ES7407-0KR02-0AA0SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5...6ES7407-0KR02-0AA0 SIEMENS Системы автоматизации: 6ES7407-0KR02-0AA0 цена, купить
6ES7511-1AK01-0AB06ES7511-1AK01-0AB0SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511-1 PN, РАБОЧАЯ ПАМЯТЬ 150...6ES7511-1AK01-0AB0 SIEMENS Системы автоматизации: 6ES7511-1AK01-0AB0 цена, купить
6AV7240-.....-....6AV7240-.....-....SIMATIC IPC 477D, ВЫЧИСЛИТЕЛЬНЫЙ БЛОК, 4 USB (СЗАДИ), ETHERNET (10/100/1000) ,6AV7240-.....-.... SIEMENS Системы автоматизации: 6AV7240-.....-.... цена, купить
6AV7240-.A...-....6AV7240-.A...-....SIMATIC IPC 477D, 12" TOUCH - СЕНСОРНЫЙ ДИСПЛЕЙ, 4 USB (СЗАДИ), ETHERNET...6AV7240-.A...-.... SIEMENS Системы автоматизации: 6AV7240-.A...-.... цена, купить
6ES7132-6BH00-0BA06ES7132-6BH00-0BA0SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, DQ 16X =24В/0.5A СТАНДАРТНЫ...6ES7132-6BH00-0BA0 SIEMENS Системы автоматизации: 6ES7132-6BH00-0BA0 цена, купить
6ES7410-5HX08-0AB06ES7410-5HX08-0AB0SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ ...6ES7410-5HX08-0AB0 SIEMENS Системы автоматизации: 6ES7410-5HX08-0AB0 цена, купить
6AV6381-2BE07-0AX06AV6381-2BE07-0AX0WINCC V7.0 RT 2048, СИСТЕМНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ HMI, НА 2048 ВНЕШНИХ ПЕ...6AV6381-2BE07-0AX0 SIEMENS Системы автоматизации: 6AV6381-2BE07-0AX0 цена, купить
6ES7321-7TH00-0AB06ES7321-7TH00-0AB0SIMATIC S7, SM 321, МОДУЛЬ ВВОДА ДИСКР. СИГНАЛОВ: ОПТОЭЛЕКТР. РАЗДЕЛЕНИЕ...6ES7321-7TH00-0AB0 SIEMENS Системы автоматизации: 6ES7321-7TH00-0AB0 цена, купить
6ES7332-8TF01-0AB06ES7332-8TF01-0AB0SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM 332, 8 AO, 0/4 - 20MA HART...6ES7332-8TF01-0AB0 SIEMENS Системы автоматизации: 6ES7332-8TF01-0AB0 цена, купить
6ES7400-1JA01-0AA06ES7400-1JA01-0AA0SIMATIC S7-400, UR2, УНИВЕРСАЛЬНАЯ МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ И...6ES7400-1JA01-0AA0 SIEMENS Системы автоматизации: 6ES7400-1JA01-0AA0 цена, купить
6ES7407-0KA02-0AA06ES7407-0KA02-0AA0SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5В/10A6ES7407-0KA02-0AA0 SIEMENS Системы автоматизации: 6ES7407-0KA02-0AA0 цена, купить
6ES7405-0KA02-0AA06ES7405-0KA02-0AA0SIMATIC S7-400, PS 405 БЛОК ПИТАНИЯ, РАСШИРЕННЫЙ ДИАПАЗОН 10A, =24/48/60...6ES7405-0KA02-0AA0 SIEMENS Системы автоматизации: 6ES7405-0KA02-0AA0 цена, купить
6ES7134-6GF00-0AA16ES7134-6GF00-0AA1SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 8XI 2-/4-WIRE BASIC, ДЛЯ ...6ES7134-6GF00-0AA1 SIEMENS Системы автоматизации: 6ES7134-6GF00-0AA1 цена, купить
6ES7135-6HD00-0BA16ES7135-6HD00-0BA1SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, AQ 4XU/I, НАПРЯЖЕНИЕ/ТОК, С...6ES7135-6HD00-0BA1 SIEMENS Системы автоматизации: 6ES7135-6HD00-0BA1 цена, купить
6ES7193-6AR00-0AA06ES7193-6AR00-0AA0SIMATIC, ШИННЫЙ АДАПТЕР BA 2X RJ45, 2 РАЗЪЁМА RJ45 ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТ...6ES7193-6AR00-0AA0 SIEMENS Системы автоматизации: 6ES7193-6AR00-0AA0 цена, купить
6ES7326-1BK02-0AB06ES7326-1BK02-0AB0SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 24 X =24 В, ДИСКРЕТН...6ES7326-1BK02-0AB0 SIEMENS Системы автоматизации: 6ES7326-1BK02-0AB0 цена, купить
6ES7414-5HM06-0AB06ES7414-5HM06-0AB0SIMATIC S7-400H, CPU 414-5H, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ S7-400H И S7-400F...6ES7414-5HM06-0AB0 SIEMENS Системы автоматизации: 6ES7414-5HM06-0AB0 цена, купить
6ES7416-3XS07-0AB06ES7416-3XS07-0AB0SIMATIC S7-400, CPU 416-3, CENTRAL PROCESSING UNIT WITH: 16 MB WORKING M...6ES7416-3XS07-0AB0 SIEMENS Системы автоматизации: 6ES7416-3XS07-0AB0 цена, купить
6ES7414-2XL07-0AB06ES7414-2XL07-0AB0SIMATIC S7-400, CPU 414-2 CENTRAL PROCESSING UNIT WITH: 2 MB WORKING MEM...6ES7414-2XL07-0AB0 SIEMENS Системы автоматизации: 6ES7414-2XL07-0AB0 цена, купить
6ES7960-1AA06-0XA06ES7960-1AA06-0XA0SIMATIC S7-400H, МОДУЛЬ СИНХРОНИЗАЦИИ (ВЕРСИЯ V6) ДЛЯ КАБЕЛЕЙ ДЛИНОЙ ДО 10 М6ES7960-1AA06-0XA0 SIEMENS Системы автоматизации: 6ES7960-1AA06-0XA0 цена, купить
6AV7260-.....-....6AV7260-.....-....SIMATIC HMI, ПРОМ. ПК IPC677D, 2X10/100/1000 МБИТ/С ETHERNET, 4XUSB V4.0...6AV7260-.....-.... SIEMENS Системы автоматизации: 6AV7260-.....-.... цена, купить
6ES7134-6TD00-0CA16ES7134-6TD00-0CA1SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА С ПОДДЕРЖКОЙ HART, AI 4X I,ТО...6ES7134-6TD00-0CA1 SIEMENS Системы автоматизации: 6ES7134-6TD00-0CA1 цена, купить
6ES7400-2JA00-0AA06ES7400-2JA00-0AA0SIMATIC S7-400H, UR2-H, УНИВЕРС. МОНТ. СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТО...6ES7400-2JA00-0AA0 SIEMENS Системы автоматизации: 6ES7400-2JA00-0AA0 цена, купить
6ES7590-1AE80-0AA06ES7590-1AE80-0AA0SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ), ВКЛ. ЗАЗЕМ...6ES7590-1AE80-0AA0 SIEMENS Системы автоматизации: 6ES7590-1AE80-0AA0 цена, купить
6ES7960-1AA04-5AA06ES7960-1AA04-5AA0SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 1M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ6ES7960-1AA04-5AA0 SIEMENS Системы автоматизации: 6ES7960-1AA04-5AA0 цена, купить
6ES7134-6PA01-0BD06ES7134-6PA01-0BD0SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (400 ...6ES7134-6PA01-0BD0 SIEMENS Системы автоматизации: 6ES7134-6PA01-0BD0 цена, купить
6ES7155-6AA00-0BN06ES7155-6AA00-0BN0SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN STANDARD ДЛЯ СЕТИ PROFIN...6ES7155-6AA00-0BN0 SIEMENS Системы автоматизации: 6ES7155-6AA00-0BN0 цена, купить
6ES7155-6AU00-0CN06ES7155-6AU00-0CN0SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN HIGH FEATURE ДЛЯ ПОДКЛЮЧ...6ES7155-6AU00-0CN0 SIEMENS Системы автоматизации: 6ES7155-6AU00-0CN0 цена, купить
6ES7521-1BL10-0AA06ES7521-1BL10-0AA0SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI32 X DC24V, 32 КАНАЛА В ГРУП...6ES7521-1BL10-0AA0 SIEMENS Системы автоматизации: 6ES7521-1BL10-0AA0 цена, купить
6ES7952-1AP00-0AA06ES7952-1AP00-0AA0SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 8 МБАЙТ6ES7952-1AP00-0AA0 SIEMENS Системы автоматизации: 6ES7952-1AP00-0AA0 цена, купить
6AV6381-2CA07-3AX06AV6381-2CA07-3AX0SIMATIC WINCC V7.3, RT CLIENT, СИСТЕМНОЕ ПО КЛИЕНТА SCADA-СИСТЕМ, ИСПОЛН...6AV6381-2CA07-3AX0 SIEMENS Системы автоматизации: 6AV6381-2CA07-3AX0 цена, купить
6ES7153-2DA80-0XB06ES7153-2DA80-0XB0SIMATIC FF LINK, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-2 FF, МАСТЕР-МОДУЛЬ ШЛЮЗА FO...6ES7153-2DA80-0XB0 SIEMENS Системы автоматизации: 6ES7153-2DA80-0XB0 цена, купить
6ES7505-0KA00-0AB06ES7505-0KA00-0AB0SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕН...6ES7505-0KA00-0AB0 SIEMENS Системы автоматизации: 6ES7505-0KA00-0AB0 цена, купить
6ES7510-1DJ01-0AB06ES7510-1DJ01-0AB0SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1510SP-1 PN ДЛЯ ET 200SP, ЦПУ С РА...6ES7510-1DJ01-0AB0 SIEMENS Системы автоматизации: 6ES7510-1DJ01-0AB0 цена, купить
6ES7592-1AM00-0XB06ES7592-1AM00-0XB0SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ М...6ES7592-1AM00-0XB0 SIEMENS Системы автоматизации: 6ES7592-1AM00-0XB0 цена, купить
6ES7952-0KH00-0AA06ES7952-0KH00-0AA0SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, 5В FLASH-EPROM,...6ES7952-0KH00-0AA0 SIEMENS Системы автоматизации: 6ES7952-0KH00-0AA0 цена, купить
6ES7952-1AL00-0AA06ES7952-1AL00-0AA0SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 2 МБАЙТ6ES7952-1AL00-0AA0 SIEMENS Системы автоматизации: 6ES7952-1AL00-0AA0 цена, купить
6DD1607-0AA26DD1607-0AA2SIMATIC S7-400, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ ПРИЛОЖЕНИЙ FM458-1 DP ДЛЯ SIMATIC S7-4006DD1607-0AA2 SIEMENS Системы автоматизации: 6DD1607-0AA2 цена, купить

Технические характеристики 6ES75111AK010AB0
SIMATIC S7-1500, CPU 1511-1 PN, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 150 KB FOR PROGRAM AND 1 MB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 60 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY
Общая информация
Обозначение типа продуктаЦП 1511-1 PN
Функциональный стандарт HWFS01
Версия микропрограммного обеспеченияV1.8
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1 обновление 4
Управление конфигурацией
посредством набора данныхДа
Дисплей
Диагональ экрана (см)3,45 cm
Элементы управления
Число клавиш6
Переключатель режимов работы1
Напряжение питания
Вид напряжения питания24 В пост. тока
Допустимый диапазон, нижний предел (пост. ток)19,2 V
Допустимый диапазон, верхний предел (пост. ток)28,8 V
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 ms
Входной ток
Потребление тока (номинальное)0,7 A
Макс. ток включения1,9 A; Номинальное значение
It0,02 A·s
Мощность
Потребляемая мощность шины на задней стенке (сбалансированная)5,5 W
Мощность питания шины на задней стенке10 W
Рассеиваемая мощность
Нормальная рассеиваемая мощность5,7 W
Запоминающее устройство
Оперативное запоминающее устройство
встроенное (для программ)150 kbyte
встроенное (для данных)1 Mbyte
Память загрузки
вставная (карта памяти SIMATIC), макс.32 Gbyte
Хранение в буфере
не требует обслуживанияДа
Время обработки ЦП
нормальное время операций побитовой обработки60 ns
нормальное время операций со словами72 ns
нормальное время выполнения операций арифметики с фиксированной точкой96 ns
нормальное время выполнения операций с плавающей точкой384 ns
Блоки ЦП
Число элементов (всего):2 000
Блоки данных (DB)
Диапазон числовых значений1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
Макс. размер1 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт
Функциональные блоки (FB)
Диапазон числовых значений0 до 65 535
Макс. размер150 kbyte
Функции (FC)
Диапазон числовых значений0 до 65 535
Макс. размер150 kbyte
Организационные блоки (OB)
Макс. размер150 kbyte
Число свободных организационных блоков циклического выполнения100
Число организационных блоков прерывания по времени20
Число организационных блоков прерываний с задержкой20
Число организационных блоков циклических прерываний20
Число организационных блоков аппаратного прерывания50
Число организационных блоков прерывания DPV13
Число организационных блоков прерываний циклов тактовой синхронизации1
Число организационных блоков прерываний технологических циклов тактовой синхронизации2
Число пусковых организационных блоков100
Число организационных блоков обработки асинхронных ошибок4
Число организационных блоков обработки синхронных ошибок2
Число организационных блоков обработки диагностических сигналов1
Глубина вложенности
на класс приоритета24
Счетчики, таймеры и их остаток
Счетчик S7
Число2 048
Остаточность
— настраиваетсяДа
Счетчик IEC
Числонеограниченное число (ограничение только посредством ОЗУ)
Остаточность
— настраиваетсяДа
Таймеры S7
Число2 048
Остаточность
— настраиваетсяДа
Таймер IEC
Числонеограниченное число (ограничение только посредством ОЗУ)
Остаточность
— настраиваетсяДа
Области данных и их остаток
общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт
Маркер
Макс. число16 kbyte
Число меток синхронизации8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остатокДа
Предварительно заданный остатокНет
Локальные данные
на класс приоритета, макс.64 kbyte; макс. 16 Кбайт на блок
Адресная область
Число модулей ввода-вывода1 024; макс. количество модулей / подмодули
Периферийная адресная область
Вводы32 kbyte; все входы включены в образ процесса
Выводы32 kbyte; все выходы включены в образ процесса
в том числе на каждую встроенную подсистему ввода-вывода
— Вводы (объем)8 kbyte
— Выводы (объем)8 kbyte
в том числе на CM/CP
— Вводы (объем)8 kbyte
— Выводы (объем)8 kbyte
Частичный образ процесса
Макс. число частичных образов процесса32
Конфигурация аппаратного обеспечения
Число децентрализованных систем ввода-вывода20
Число ведущих устройств DP
по CM4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
Число контроллеров ввода-вывода
встроенный1
по CM4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
Монтажные стойки
Макс. число модулей на монтажную стойку32; ЦП + 31 модуль
Макс. число строк1
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для двухточечного соединениячисло подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд
Время
Часы
ТипАппаратные часы
Время хранения в буфере6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день10 s; норм.: 2 с
Счетчик рабочего времени
Число16
Синхронизация времени
поддерживаетсяДа
в AS, ведущее устройствоДа
в AS, подчиненное устройствоДа
на Ethernet по NTPДа
Интерфейсы
Число разъемов PROFINET1
1. интерфейс
Физические параметры интерфейсов
Число портов2
встроенный коммутаторДа
RJ 45 (Ethernet)Да; X1
Функции
Контроллер PROFINET IOДа
Устройство ввода-вывода PROFINETДа
Связь SIMATICДа
Открытая связь IEДа
Интернет-серверДа
Резервирование среды передачиДа
Физические параметры интерфейсов
RJ 45 (Ethernet)
100 Мбит/сДа
Автоматическое определениеДа
Автоматическая коммутацияДа
Светодиодный индикатор состояния Industrial-EthernetДа
Протоколы
Число соединений
Макс. число соединений96; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
Число соединений, резервируемых для ES/HMI/интернета10
Число соединений по встроенным интерфейсам64
Число соединений S7-маршрутизации16
Контроллер PROFINET IO
Службы
— Связь PG/OPДа
— S7-маршрутизацияДа
— Тактовая синхронизацияДа
— Открытая связь IEДа
— IRTДа
— MRPДа; в качестве резервного управляющего устройства MRP и/или MRP-клиента; макс. число устройств в кольце: 50
— PROFIenergyДа
— Пуск согласно приоритетуДа; макс. 32 PROFINET-устройства
— Макс. число подключаемых устройств ввода-вывода128; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
— из них IO-устройств с IRT, макс.64
— Макс. число подключаемых устройств ввода-вывода для RT128
— из них на линию, макс.128
— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода8
— Макс. число устройств ввода-вывода на инструмент8
— Время актуализацииМинимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
— для тактового импульса передачи 250 мксот 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
— для тактового импульса передачи 500 мксот 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
— для тактового импульса передачи 1 мсот 1 мс до 16 мс
— для тактового импульса передачи 2 мсот 2 мс до 32 мс
— для тактового импульса передачи 4 мсот 4 мс до 64 мс
— при IRT и параметрировании «непрямых» тактовых импульсов передачиВремя актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
— для тактового импульса передачи 250 мксот 250 мкс до 128 мс
— для тактового импульса передачи 500 мксот 500 мкс до 256 мс
— для тактового импульса передачи 1 мсот 1 мс до 512 мс
— для тактового импульса передачи 2 мсот 2 мс до 512 мс
— для тактового импульса передачи 4 мсот 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
— Связь PG/OPДа
— S7-маршрутизацияДа
— Тактовая синхронизацияНет
— Открытая связь IEДа
— IRTДа
— MRPДа
— PROFIenergyДа
— Shared DeviceДа
— Макс. число контроллеров ввода-вывода при использовании Shared Device4
Связь SIMATIC
S7-связь, в качестве сервераДа
S7-связь, в качестве клиентаДа
Макс. количество полезных данных на запроссм. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
TCP/IPДа
— Макс. размер данных64 kbyte
— Несколько пассивных соединений на порт, поддерживаетсяДа
ISO-on-TCP (RFC1006)Да
— Макс. размер данных64 kbyte
UDPДа
— Макс. размер данных1 472 byte
DHCPНет
SNMPДа
DCPДа
LLDPДа
Интернет-сервер
HTTPДа; Стандартные страницы и страницы, определяемые пользователем
HTTPSДа; Стандартные страницы и страницы, определяемые пользователем
Другие протоколы
MODBUSДа; MODBUS TCP
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии200 ms
Макс. число абонентов в кольце50
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)Да; с мин. числом OB 6 x цикл 625 мкс
РавноудаленностьДа
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения32
Сообщения относительно блоковДа
Макс. число настраиваемых аварийных сигналов5 000
Число одновременно активных аварийных сигналов в пуле аварийных сигналов
Число резервированных аварийных сигналов пользователя300
Число резервированных аварийных сигналов для системной диагностики100
Количество резервированных аварийных сигналов для технологических объектов Motion Control80
Функции испытания и ввода в эксплуатацию
Общий ввод в эксплуатацию (Team Engineering)Да; возможен параллельный онлайн-доступ для до 5 систем инжиниринга
Блок состоянияДа; до 8 одновременно (в сумме через все клиенты ES)
Одиночный шагНет
Состояние/управление
Переменные состояние/управленияДа
Переменныевходы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных
— из них переменных состояния, макс.200; на запрос
— из них переменных управления, макс.200; на запрос
Принудительное исполнение
Принудительное исполнение, переменныеПериферийные входы/выходы
Макс. число переменных200
Диагностический буфер
естьДа
Макс. число элементов1 000
— из них устойчивых к отказу сети500
Слежения
Количество слежений с возможностью проектирования4; на одно слежение возможны данные в объеме 512 кбайт
Аварийные сигналы/диагностика/информация о состоянии
Диагностический светодиодный индикатор
Светодиод RUN/STOPДа
Светодиод ERRORДа
Светодиод MAINTДа
Индикатор соединения LINK TX/RXДа
Поддерживаемые технологические объекты
Управление перемещениямиДа
Ось числа оборотов
— Макс. число осей числа оборотов6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
Ось позиционирования
— Макс. число осей позиционирования6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
Оси равномерного хода (относительный равномерный ход редукторов)
— Количество осей, макс.3; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
Внешние датчики
— Макс. число внешних датчиков6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
Регулятор
PID_CompactДа; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3StepДа; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-TempДа; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчикДа
Окружающие условия
Температура окружающей среды при эксплуатации
Горизонтальное монтажное положение, мин.0 °C
Горизонтальное монтажное положение, макс.60 °C; Дисплей: 50 ; при норм. рабочей температуре 50 дисплей отключается
Вертикальное монтажное положение, мин.0 °C
Вертикальное монтажное положение, макс.40 °C; Дисплей: 40 ; если рабочая температура превышает нормальную температуру 40 , то дисплей отключается
Проектирование
Программирование
Язык программирования
— KOPДа
— FUPДа
— AWLДа
— SCLДа
— GRAPHДа
Защита ноу-хау
Защита программ пользователяДа
Защита от копированияДа
Защита блоковДа
Защита доступа
Пароль для дисплеяДа
Степень защиты: защита от записиДа
Степень защиты: защита от записи/чтенияДа
Степень защиты: полная защитаДа
Контроль времени цикла
нижний пределнастраиваемое минимальное время цикла
верхний пределзадаваемое максимальное время цикла
Размеры
Ширина35 mm
Высота147 mm
Глубина129 mm
Массы
Масса, прибл.430 g
последнее изменение:20.06.2016



Цены на сайте носят розничный характер без учета НДС 20%, и не являются публичной офертой. Для уточнения цены обращайтесь к нашим менеджерам по телефону 8 (800) 201-64-80, или по средствам электронной почты siemens@rusmark.ru.
ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. Тел.: 8 (800) 201-64-80 | Еmail: siemens@rusmark.ru | © 1996-
Пользовательское соглашение

Заказать обратный звонок
