Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Характеристики товара | |
---|---|
EAN | 4025515080787 |
Товарный код | 85389091 |
Раздел каталога | ST76 |
Группа продукта | 4520 |
Дата соответствия RoHS | 31.01.2012 |
Заказные данные | 6ES7132-6BH00-0BA0, 6ES71326BH000BA0, 6ES7132-6BHOO-OBAO, 6ES71326BHOOOBAO |
Контроллеры компании СИМЕНС 6ES7132-6BH00-0BA0 — это модульные программируемые компоненты управления, созданные для построения установок автоматизации средней и высокой степени сложности.
Простота эксплуатации и обслуживания контроллера SIEMENS 6ES7132-6BH00-0BA0, Возможность использование структур локального и распределенного ввода/вывода, блочная конструкция, множество функций, поддерживаемых на уровне операционной системы, работа с естественной системой охлаждения, широкий коммуникационный функционал предоставляют возможность получения рентабельных решений для создания схем автоматизированного контроля в различных областях промышленного производства.
Особенности контроллеров SIEMENS:
Купить оборудование СИМЕНС 6ES7132-6BH00-0BA0, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, как например: комплектация, документация, применяемость, доставка, техническое описание, паспорт, монтаж, отправка в регионы, характеристики, цена и так далее, Вы можете связаться с нашими специалистами по телефону +7 (495) 589-56-84.
Наименование | Артикул | Описание | Изображение |
---|---|---|---|
6ES7971-0BA00 | 6ES7971-0BA00 | SIMATIC S7-400, БУФЕРНАЯ БАТАРЕЯ 3.6В/1.9АЧАС, ДЛЯ PS 405 4A/10A/20A И P... | |
6ES7512-1DK01-0AB0 | 6ES7512-1DK01-0AB0 | SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512SP-1 PN ДЛЯ ET 200SP, РАБОЧАЯ ... | |
6ES7131-6BH00-0BA0 | 6ES7131-6BH00-0BA0 | SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 16X =24В СТАНДАРТНЫЙ, ДЛЯ... | |
6ES7193-6BP00-0BA0 | 6ES7193-6BP00-0BA0 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2B, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, ... | |
6ES7197-1LA12-0XA0 | 6ES7197-1LA12-0XA0 | SIMATIC S7-400H, Y-LINK для подключения одноканальных DP-слейвов к S7-40... | |
6ES7331-7TF01-0AB0 | 6ES7331-7TF01-0AB0 | SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, 8 AI, 0/4 - 20MA HART,... | |
6ES7137-6AA00-0BA0 | 6ES7137-6AA00-0BA0 | ET 200SP, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM PTP ДЛЯ ET 200SP. МОДУЛЬ CM PTP ДЛЯ... | |
6ES7326-2BF10-0AB0 | 6ES7326-2BF10-0AB0 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОС... | |
6ES7531-7KF00-0AB0 | 6ES7531-7KF00-0AB0 | SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ AI 8 X U/I/RTD/TC, СИГНАЛЫ: ТО... | |
6ES7193-6BP00-0DA0 | 6ES7193-6BP00-0DA0 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2D, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, Б... | |
6ES7336-4GE00-0AB0 | 6ES7336-4GE00-0AB0 | SIMATIC S7, МОДУЛЬ АНАЛОГОВГО ВВОДА SM336, 6 AI, 15-БИТ, НЕОБХОДИ 20-ПОЛ... | |
6ES7134-6GD00-0BA1 | 6ES7134-6GD00-0BA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 4X I,ТОК, 2-/4-ПРОВОДНОЕ ... | |
6ES7407-0KR02-0AA0 | 6ES7407-0KR02-0AA0 | SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5... | |
6ES7511-1AK01-0AB0 | 6ES7511-1AK01-0AB0 | SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511-1 PN, РАБОЧАЯ ПАМЯТЬ 150... | |
6AV7240-.....-.... | 6AV7240-.....-.... | SIMATIC IPC 477D, ВЫЧИСЛИТЕЛЬНЫЙ БЛОК, 4 USB (СЗАДИ), ETHERNET (10/100/1000) , | |
6AV7240-.A...-.... | 6AV7240-.A...-.... | SIMATIC IPC 477D, 12" TOUCH - СЕНСОРНЫЙ ДИСПЛЕЙ, 4 USB (СЗАДИ), ETHERNET... | |
6ES7132-6BH00-0BA0 | 6ES7132-6BH00-0BA0 | SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, DQ 16X =24В/0.5A СТАНДАРТНЫ... | |
6ES7410-5HX08-0AB0 | 6ES7410-5HX08-0AB0 | SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ ... | |
6AV6381-2BE07-0AX0 | 6AV6381-2BE07-0AX0 | WINCC V7.0 RT 2048, СИСТЕМНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ HMI, НА 2048 ВНЕШНИХ ПЕ... | |
6ES7321-7TH00-0AB0 | 6ES7321-7TH00-0AB0 | SIMATIC S7, SM 321, МОДУЛЬ ВВОДА ДИСКР. СИГНАЛОВ: ОПТОЭЛЕКТР. РАЗДЕЛЕНИЕ... | |
6ES7332-8TF01-0AB0 | 6ES7332-8TF01-0AB0 | SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM 332, 8 AO, 0/4 - 20MA HART... | |
6ES7400-1JA01-0AA0 | 6ES7400-1JA01-0AA0 | SIMATIC S7-400, UR2, УНИВЕРСАЛЬНАЯ МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ И... | |
6ES7407-0KA02-0AA0 | 6ES7407-0KA02-0AA0 | SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5В/10A | |
6ES7405-0KA02-0AA0 | 6ES7405-0KA02-0AA0 | SIMATIC S7-400, PS 405 БЛОК ПИТАНИЯ, РАСШИРЕННЫЙ ДИАПАЗОН 10A, =24/48/60... | |
6ES7134-6GF00-0AA1 | 6ES7134-6GF00-0AA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 8XI 2-/4-WIRE BASIC, ДЛЯ ... | |
6ES7135-6HD00-0BA1 | 6ES7135-6HD00-0BA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, AQ 4XU/I, НАПРЯЖЕНИЕ/ТОК, С... | |
6ES7193-6AR00-0AA0 | 6ES7193-6AR00-0AA0 | SIMATIC, ШИННЫЙ АДАПТЕР BA 2X RJ45, 2 РАЗЪЁМА RJ45 ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТ... | |
6ES7326-1BK02-0AB0 | 6ES7326-1BK02-0AB0 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 24 X =24 В, ДИСКРЕТН... | |
6ES7414-5HM06-0AB0 | 6ES7414-5HM06-0AB0 | SIMATIC S7-400H, CPU 414-5H, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ S7-400H И S7-400F... | |
6ES7416-3XS07-0AB0 | 6ES7416-3XS07-0AB0 | SIMATIC S7-400, CPU 416-3, CENTRAL PROCESSING UNIT WITH: 16 MB WORKING M... | |
6ES7414-2XL07-0AB0 | 6ES7414-2XL07-0AB0 | SIMATIC S7-400, CPU 414-2 CENTRAL PROCESSING UNIT WITH: 2 MB WORKING MEM... | |
6ES7960-1AA06-0XA0 | 6ES7960-1AA06-0XA0 | SIMATIC S7-400H, МОДУЛЬ СИНХРОНИЗАЦИИ (ВЕРСИЯ V6) ДЛЯ КАБЕЛЕЙ ДЛИНОЙ ДО 10 М | |
6AV7260-.....-.... | 6AV7260-.....-.... | SIMATIC HMI, ПРОМ. ПК IPC677D, 2X10/100/1000 МБИТ/С ETHERNET, 4XUSB V4.0... | |
6ES7134-6TD00-0CA1 | 6ES7134-6TD00-0CA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА С ПОДДЕРЖКОЙ HART, AI 4X I,ТО... | |
6ES7400-2JA00-0AA0 | 6ES7400-2JA00-0AA0 | SIMATIC S7-400H, UR2-H, УНИВЕРС. МОНТ. СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТО... | |
6ES7590-1AE80-0AA0 | 6ES7590-1AE80-0AA0 | SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ), ВКЛ. ЗАЗЕМ... | |
6ES7960-1AA04-5AA0 | 6ES7960-1AA04-5AA0 | SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 1M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ | |
6ES7134-6PA01-0BD0 | 6ES7134-6PA01-0BD0 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (400 ... | |
6ES7155-6AA00-0BN0 | 6ES7155-6AA00-0BN0 | SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN STANDARD ДЛЯ СЕТИ PROFIN... | |
6ES7155-6AU00-0CN0 | 6ES7155-6AU00-0CN0 | SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN HIGH FEATURE ДЛЯ ПОДКЛЮЧ... | |
6ES7521-1BL10-0AA0 | 6ES7521-1BL10-0AA0 | SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI32 X DC24V, 32 КАНАЛА В ГРУП... | |
6ES7952-1AP00-0AA0 | 6ES7952-1AP00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 8 МБАЙТ | |
6AV6381-2CA07-3AX0 | 6AV6381-2CA07-3AX0 | SIMATIC WINCC V7.3, RT CLIENT, СИСТЕМНОЕ ПО КЛИЕНТА SCADA-СИСТЕМ, ИСПОЛН... | |
6ES7153-2DA80-0XB0 | 6ES7153-2DA80-0XB0 | SIMATIC FF LINK, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-2 FF, МАСТЕР-МОДУЛЬ ШЛЮЗА FO... | |
6ES7505-0KA00-0AB0 | 6ES7505-0KA00-0AB0 | SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕН... | |
6ES7510-1DJ01-0AB0 | 6ES7510-1DJ01-0AB0 | SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1510SP-1 PN ДЛЯ ET 200SP, ЦПУ С РА... | |
6ES7592-1AM00-0XB0 | 6ES7592-1AM00-0XB0 | SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ М... | |
6ES7952-0KH00-0AA0 | 6ES7952-0KH00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, 5В FLASH-EPROM,... | |
6ES7952-1AL00-0AA0 | 6ES7952-1AL00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 2 МБАЙТ | |
6DD1607-0AA2 | 6DD1607-0AA2 | SIMATIC S7-400, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ ПРИЛОЖЕНИЙ FM458-1 DP ДЛЯ SIMATIC S7-400 |

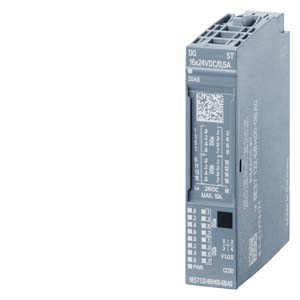

SIMATIC ET 200SP, DIGITAL OUTPUT MODULE, DQ 16X24VDC/0.5A STANDARD, FITS TO BU-TYPE A0, COLOR CODE CC00, MODULE DIAGNOSIS | ||
Общая информация | ||
Обозначение типа продукта | ET 200SP, DQ 16 x 24 В пост. тока/0.5 A ST, УЕ 1 | |
Функциональный стандарт HW | ||
Версия микропрограммного обеспечения | V1.0 | |
Возможно обновление микропрограммного обеспечения | Да | |
Применяемые системные блоки | BU-тип A0 | |
Используемый клеммный блок | ||
Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
Функция продукта | ||
Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
Инженерное обеспечение с помощью | ||
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Версия 11 SP2/версия 13 | |
STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
PCS 7 проектируемая/интегрированная среда, версия не ниже | V8.1 SP1 | |
PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
Режим работы | ||
DQ | Да | |
DQ с функцией экономии энергии | Нет | |
ШИМ | Нет | |
Выборка с запасом по частоте дискретизации | Нет | |
MSO | Нет | |
Резервирование | ||
Возможность резервирования | ||
Управление конфигурацией | ||
посредством полезных данных | ||
посредством набора данных | ||
Напряжение питания | ||
Номинальное значение (пост. ток) | 24 V | |
Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
Номинальное значение (перем. ток) | ||
Защита от перепутывания полярности | Да | |
Входной ток | ||
Потребление тока (номинальное) | ||
Макс. потребление тока | 60 mA; без нагрузки | |
Выходное напряжение | ||
Номинальное значение (пост. ток) | 24 V | |
Номинальное значение (перем. ток) | ||
Мощность | ||
Потребляемая мощность шины на задней стенке | ||
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 1 W | |
Адресная область | ||
Адресное пространство на модуль | ||
Макс. адресное пространство на модуль | 2 byte | |
Вводы | ||
Выводы | ||
Конфигурация аппаратного обеспечения | ||
Автоматическое кодирование | ||
электронный кодирующий элемент тип F | ||
электронный кодирующий элемент тип H | ||
механический кодирующий элемент | ||
Подмодули | ||
конфигурируемые субмодули, макс. | ||
Выбор BaseUnit для вариантов подключения | ||
1-проводное подключение | ||
2-проводное подключение | ||
3-проводное подключение | ||
4-проводное подключение | ||
Цифровые выводы | ||
Вид выходов | 16 | |
с вытекающим током | Нет | |
с втекающим током | Да | |
Защита от короткого замыкания | Да | |
Нормальный порог срабатывания | от 0,7 до 1,3 А | |
Распознавание обрыва провода | ||
Нормальный порог срабатывания | ||
Защита от перегрузки | ||
Нормальный порог срабатывания | ||
Ограничение индуктивного напряжения отключения | норм. L+ (-50 В) | |
Включение цифрового входа | Да | |
Функции цифровых выходов, параметрируемые | ||
Переключение при сравнительных значениях | ||
свободно используемый цифровой выход | ||
Выход PWM | ||
— Макс. число | ||
— Продолжительность периода параметрируемая | ||
— Продолжительность включения, мин. | ||
— Продолжительность включения, макс. | ||
— Разрешение продолжительности включения | ||
— Минимальная длительность импульса | ||
Цифровой выход с супердискретизацией | ||
— Макс. число | ||
— Макс. число значений на цикл | ||
— Мин. разрешение | ||
Коммутационная способность выходов | ||
при омической нагрузке, макс. | 0,5 A | |
при индуктивной нагрузке, макс. | ||
при ламповой нагрузке, макс. | 5 W | |
Энергосберегающие/люминесцентные лампы с электронным стартером | ||
Трубчатые люминесцентные лампы со стандартной компенсацией | ||
Некомпенсированные трубчатые люминесцентные лампы | ||
Диапазон сопротивления нагрузке | ||
нижний предел | 48 | |
верхний предел | 12 k | |
Выходное напряжение | ||
для сигнала "1", мин. | ||
Выходной ток | ||
для сигнала "1", номинальное значение | 0,5 A | |
для сигнала "1", диапазон допустимых значений, мин. | ||
для сигнала "1", диапазон допустимых значений, макс. | ||
для сигнала "1", минимальный ток нагрузки | ||
для сигнала "0", ток покоя, макс. | 0,1 mA | |
Задержка на выходе при омической нагрузке | ||
с "0" на "1", тип. | 50 µs | |
с "0" на "1", макс. | ||
с "1" на "0", тип. | 100 µs | |
с "1" на "0", макс. | ||
Параллельное подключение двух выходов | ||
для логических схем | ||
для повышения мощности | Нет | |
для резервного включения нагрузки | Да | |
Частота коммутации | ||
при омической нагрузке, макс. | 100 Hz | |
при индуктивной нагрузке, макс. | 2 Hz | |
при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | ||
при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | ||
при емкостной нагрузке, макс. | ||
при ламповой нагрузке, макс. | 10 Hz | |
Суммарный ток выходов | ||
Макс. ток на канал | 0,5 A | |
Макс. суммарный ток на узел | ||
Макс. ток на модуль | 8 A | |
Суммарный ток выходов (на модуль) | ||
горизонтальное монтажное положение | ||
— до 30 °C, макс. | 8 A | |
— до 40 °C, макс. | 8 A | |
— до 50 , макс. | 6 A | |
— до 60 , макс. | 4 A | |
— до 70 °C, макс. | ||
вертикальное монтажное положение | ||
— до 30 °C, макс. | 8 A | |
— до 40 °C, макс. | 6 A | |
— до 50 , макс. | 4 A | |
— до 60 , макс. | 4 A | |
Релейные выходы | ||
Число релейных выходов | ||
Номинальное напряжение питания на катушке реле L+ (пост. ток) | ||
Мин. потребляемый ток реле (ток в катушках всех реле) | ||
Потребляемый ток реле (ток в катушках всех реле), тип. | ||
Макс. потребляемый ток реле (ток в катушках всех реле) | ||
Внешний предохранитель для релейных выходов | ||
Переключение контактов (внутреннее) | ||
Вид переключения контактов | ||
Макс. размер пускателей электродвигателя по NEMA | ||
Макс. число коммутационных циклов | ||
Допуск реле согласно UL 508 | ||
Коммутационная способность контактов | ||
— при индуктивной нагрузке, макс. | ||
— при омической нагрузке, макс. | ||
— макс. тепловой ток длительной нагрузки | ||
— Мин. коммутируемый ток | ||
— Мин. коммутируемый ток после превышения 300 мА | ||
— Макс. коммутируемый ток после превышения 300 мА | ||
— Ном. напряжение переключения (пост. ток) | ||
— Ном. напряжение переключения (пер. ток) | ||
Выходы двунаправленных триодных тиристоров | ||
Макс. размер пускателей электродвигателя по NEMA | ||
Длина провода | ||
экранированные, макс. | 1 000 m | |
неэкранированные, макс. | 600 m | |
Линия управления (вход), макс. | ||
Тактовая синхронизация | ||
Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
Мин. время обработки и активации (TWA) | ||
Макс. время цикла шины (TDP) | ||
Макс. фазовые флуктуации | ||
Аварийные сигналы/диагностика/информация о состоянии | ||
Диагностическая функция | Да | |
Возможность включения заменяющих значений | Да | |
Аварийные сигналы | ||
Диагностический сигнал | Да | |
Аварийный сигнал процесса | ||
Диагностические сообщения | ||
Считываемая диагностическая информация | ||
Контроль напряжения питания | Да | |
— параметрируемое | ||
Обрыв провода | Да; по модулям | |
Короткое замыкание | Да; по модулям | |
Короткое замыкание на массу | ||
Короткое замыкание на L+ | ||
Суммарная ошибка | Да | |
Ошибка дрожания | ||
Срабатывание предохранителя | ||
Диагностический светодиодный индикатор | ||
Светодиод RUN | ||
Светодиод ERROR | ||
Светодиод MAINT | ||
Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
Индикатор состояния канала | Да; зеленые светодиоды | |
для диагностики канала | Нет | |
для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
Гальваническая развязка | ||
Гальваническая развязка каналов | ||
между каналами | Нет | |
между каналами, в блоках для | ||
между каналами и шиной на задней стенке | Да | |
между каналами и напряжением нагрузки L+ | ||
между каналами и напряжением нагрузки L1 | ||
между каналами и напряжением питания блока электроники | ||
Допустимая разность потенциалов | ||
между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
между каналами и шиной на задней стенке/напряжение питания | ||
между шиной на задней стенке и напряжением питания | ||
Изоляция | ||
Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
Категория перенапряжения | ||
испытанная посредством | ||
между каналами и шиной на задней стенке/напряжение питания | ||
между шиной на задней стенке и напряжением питания | ||
Стандарты, допуски, сертификаты | ||
Для использования на железной дороге | ||
EN 50121-3-2 | ||
EN 50121-4 | ||
EN 50124-1 | ||
EN 50125-1 | ||
EN 50125-2 | ||
EN 50125-3 | ||
EN 50155 | ||
EN 61373 | ||
Противопожарная защита согласно EN 45545-2 | ||
Максимально достижимый класс безопасности в безопасном режиме | ||
SIL согласно EN 50126, 50128, 50129 | ||
Окружающие условия | ||
Температура окружающей среды при эксплуатации | ||
Горизонтальное монтажное положение, мин. | ||
Горизонтальное монтажное положение, макс. | ||
Вертикальное монтажное положение, мин. | ||
Вертикальное монтажное положение, макс. | ||
Расширенные условия окружающей среды | ||
относительно температуры окружающей среды, давления воздуха, высоты установки | ||
Относительная влажность воздуха | ||
— при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
Устойчивость | ||
— к биологически активным веществам/соответствие EN 60721-3-3 | ||
— к биологически активным веществам/соответствие EN 60721-3-5 | ||
— к химически активным веществам/соответствие EN 60721-3-3 | ||
— к химически активным веществам/соответствие EN 60721-3-5 | ||
— к механически активным веществам/соответствие EN 60721-3-3 | ||
— к механически активным веществам/соответствие EN 60721-3-5 | ||
Децентрализованный режим работы | ||
Поддерживает быстрый запуск (Fast Startup) | ||
Пуск согласно приоритету | ||
Размеры | ||
Ширина | 15 mm | |
Высота | ||
Глубина | ||
Массы | ||
Масса, прибл. | 28 g | |
Прочее | ||
Примечание: | ||
последнее изменение: | 13.07.2016 |
