SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7410-5HX08-0AB0 являются:
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74105HX080AB0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7410-5HX08-0AB0 может использоваться:
Программируемые контроллеры 6ES74105HX080AB0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
На основе программируемых контроллеров 6ES74105HX080AB0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
В системах, построенных на основе программируемых контроллеров 6ES7410-5HX08-0AB0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
Характеристики товара | |
---|---|
EAN | Нет данных |
Товарный код | 85371091 |
Раздел каталога | STPCS7 |
Группа продукта | 3319 |
Дата соответствия RoHS | 21.05.2013 |
Заказные данные | 6ES7410-5HX08-0AB0, 6ES74105HX080AB0, 6ES741O-5HXO8-OABO, 6ES741O5HXO8OABO |
Контроллеры фирмы SIEMENS 6ES7410-5HX08-0AB0 — это модульные программируемые компоненты управления, разработанные для построения систем автоматизации высокого и среднего уровня сложности.
Модульная конструкция контроллера SIEMENS 6ES7410-5HX08-0AB0, Возможность использование систем локального и распределенного вывода/ввода, легкость эксплуатации и обслуживания, множество функций, поддерживаемых на уровне операционной системы, работа с естественным охлаждением, широкие коммуникационные возможности предоставляют возможность получения рентабельных решений для создания структур автоматического управления в разных областях промышленного производства.
Характеристика контроллеров SIEMENS:
Купить оборудование SIEMENS 6ES7410-5HX08-0AB0, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По всем, интересующим Вас вопросам, как например: характеристики, доставка, применяемость, цена, отправка в регионы, документация, техническое описание, монтаж, паспорт, комплектация и т.д., звоните по номеру телефона +7 (495) 589-56-84.
Наименование | Артикул | Описание | Изображение |
---|---|---|---|
6ES7971-0BA00 | 6ES7971-0BA00 | SIMATIC S7-400, БУФЕРНАЯ БАТАРЕЯ 3.6В/1.9АЧАС, ДЛЯ PS 405 4A/10A/20A И P... | |
6ES7512-1DK01-0AB0 | 6ES7512-1DK01-0AB0 | SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512SP-1 PN ДЛЯ ET 200SP, РАБОЧАЯ ... | |
6ES7131-6BH00-0BA0 | 6ES7131-6BH00-0BA0 | SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 16X =24В СТАНДАРТНЫЙ, ДЛЯ... | |
6ES7193-6BP00-0BA0 | 6ES7193-6BP00-0BA0 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2B, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, ... | |
6ES7197-1LA12-0XA0 | 6ES7197-1LA12-0XA0 | SIMATIC S7-400H, Y-LINK для подключения одноканальных DP-слейвов к S7-40... | |
6ES7331-7TF01-0AB0 | 6ES7331-7TF01-0AB0 | SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, 8 AI, 0/4 - 20MA HART,... | |
6ES7137-6AA00-0BA0 | 6ES7137-6AA00-0BA0 | ET 200SP, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM PTP ДЛЯ ET 200SP. МОДУЛЬ CM PTP ДЛЯ... | |
6ES7326-2BF10-0AB0 | 6ES7326-2BF10-0AB0 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОС... | |
6ES7531-7KF00-0AB0 | 6ES7531-7KF00-0AB0 | SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ AI 8 X U/I/RTD/TC, СИГНАЛЫ: ТО... | |
6ES7193-6BP00-0DA0 | 6ES7193-6BP00-0DA0 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2D, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, Б... | |
6ES7336-4GE00-0AB0 | 6ES7336-4GE00-0AB0 | SIMATIC S7, МОДУЛЬ АНАЛОГОВГО ВВОДА SM336, 6 AI, 15-БИТ, НЕОБХОДИ 20-ПОЛ... | |
6ES7134-6GD00-0BA1 | 6ES7134-6GD00-0BA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 4X I,ТОК, 2-/4-ПРОВОДНОЕ ... | |
6ES7407-0KR02-0AA0 | 6ES7407-0KR02-0AA0 | SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5... | |
6ES7511-1AK01-0AB0 | 6ES7511-1AK01-0AB0 | SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511-1 PN, РАБОЧАЯ ПАМЯТЬ 150... | |
6AV7240-.....-.... | 6AV7240-.....-.... | SIMATIC IPC 477D, ВЫЧИСЛИТЕЛЬНЫЙ БЛОК, 4 USB (СЗАДИ), ETHERNET (10/100/1000) , | |
6AV7240-.A...-.... | 6AV7240-.A...-.... | SIMATIC IPC 477D, 12" TOUCH - СЕНСОРНЫЙ ДИСПЛЕЙ, 4 USB (СЗАДИ), ETHERNET... | |
6ES7132-6BH00-0BA0 | 6ES7132-6BH00-0BA0 | SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, DQ 16X =24В/0.5A СТАНДАРТНЫ... | |
6ES7410-5HX08-0AB0 | 6ES7410-5HX08-0AB0 | SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ ... | |
6AV6381-2BE07-0AX0 | 6AV6381-2BE07-0AX0 | WINCC V7.0 RT 2048, СИСТЕМНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ HMI, НА 2048 ВНЕШНИХ ПЕ... | |
6ES7321-7TH00-0AB0 | 6ES7321-7TH00-0AB0 | SIMATIC S7, SM 321, МОДУЛЬ ВВОДА ДИСКР. СИГНАЛОВ: ОПТОЭЛЕКТР. РАЗДЕЛЕНИЕ... | |
6ES7332-8TF01-0AB0 | 6ES7332-8TF01-0AB0 | SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM 332, 8 AO, 0/4 - 20MA HART... | |
6ES7400-1JA01-0AA0 | 6ES7400-1JA01-0AA0 | SIMATIC S7-400, UR2, УНИВЕРСАЛЬНАЯ МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ И... | |
6ES7407-0KA02-0AA0 | 6ES7407-0KA02-0AA0 | SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5В/10A | |
6ES7405-0KA02-0AA0 | 6ES7405-0KA02-0AA0 | SIMATIC S7-400, PS 405 БЛОК ПИТАНИЯ, РАСШИРЕННЫЙ ДИАПАЗОН 10A, =24/48/60... | |
6ES7134-6GF00-0AA1 | 6ES7134-6GF00-0AA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 8XI 2-/4-WIRE BASIC, ДЛЯ ... | |
6ES7135-6HD00-0BA1 | 6ES7135-6HD00-0BA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, AQ 4XU/I, НАПРЯЖЕНИЕ/ТОК, С... | |
6ES7193-6AR00-0AA0 | 6ES7193-6AR00-0AA0 | SIMATIC, ШИННЫЙ АДАПТЕР BA 2X RJ45, 2 РАЗЪЁМА RJ45 ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТ... | |
6ES7326-1BK02-0AB0 | 6ES7326-1BK02-0AB0 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 24 X =24 В, ДИСКРЕТН... | |
6ES7414-5HM06-0AB0 | 6ES7414-5HM06-0AB0 | SIMATIC S7-400H, CPU 414-5H, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ S7-400H И S7-400F... | |
6ES7416-3XS07-0AB0 | 6ES7416-3XS07-0AB0 | SIMATIC S7-400, CPU 416-3, CENTRAL PROCESSING UNIT WITH: 16 MB WORKING M... | |
6ES7414-2XL07-0AB0 | 6ES7414-2XL07-0AB0 | SIMATIC S7-400, CPU 414-2 CENTRAL PROCESSING UNIT WITH: 2 MB WORKING MEM... | |
6ES7960-1AA06-0XA0 | 6ES7960-1AA06-0XA0 | SIMATIC S7-400H, МОДУЛЬ СИНХРОНИЗАЦИИ (ВЕРСИЯ V6) ДЛЯ КАБЕЛЕЙ ДЛИНОЙ ДО 10 М | |
6AV7260-.....-.... | 6AV7260-.....-.... | SIMATIC HMI, ПРОМ. ПК IPC677D, 2X10/100/1000 МБИТ/С ETHERNET, 4XUSB V4.0... | |
6ES7134-6TD00-0CA1 | 6ES7134-6TD00-0CA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА С ПОДДЕРЖКОЙ HART, AI 4X I,ТО... | |
6ES7400-2JA00-0AA0 | 6ES7400-2JA00-0AA0 | SIMATIC S7-400H, UR2-H, УНИВЕРС. МОНТ. СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТО... | |
6ES7590-1AE80-0AA0 | 6ES7590-1AE80-0AA0 | SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ), ВКЛ. ЗАЗЕМ... | |
6ES7960-1AA04-5AA0 | 6ES7960-1AA04-5AA0 | SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 1M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ | |
6ES7134-6PA01-0BD0 | 6ES7134-6PA01-0BD0 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (400 ... | |
6ES7155-6AA00-0BN0 | 6ES7155-6AA00-0BN0 | SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN STANDARD ДЛЯ СЕТИ PROFIN... | |
6ES7155-6AU00-0CN0 | 6ES7155-6AU00-0CN0 | SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN HIGH FEATURE ДЛЯ ПОДКЛЮЧ... | |
6ES7521-1BL10-0AA0 | 6ES7521-1BL10-0AA0 | SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI32 X DC24V, 32 КАНАЛА В ГРУП... | |
6ES7952-1AP00-0AA0 | 6ES7952-1AP00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 8 МБАЙТ | |
6AV6381-2CA07-3AX0 | 6AV6381-2CA07-3AX0 | SIMATIC WINCC V7.3, RT CLIENT, СИСТЕМНОЕ ПО КЛИЕНТА SCADA-СИСТЕМ, ИСПОЛН... | |
6ES7153-2DA80-0XB0 | 6ES7153-2DA80-0XB0 | SIMATIC FF LINK, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-2 FF, МАСТЕР-МОДУЛЬ ШЛЮЗА FO... | |
6ES7505-0KA00-0AB0 | 6ES7505-0KA00-0AB0 | SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕН... | |
6ES7510-1DJ01-0AB0 | 6ES7510-1DJ01-0AB0 | SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1510SP-1 PN ДЛЯ ET 200SP, ЦПУ С РА... | |
6ES7592-1AM00-0XB0 | 6ES7592-1AM00-0XB0 | SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ М... | |
6ES7952-0KH00-0AA0 | 6ES7952-0KH00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, 5В FLASH-EPROM,... | |
6ES7952-1AL00-0AA0 | 6ES7952-1AL00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 2 МБАЙТ | |
6DD1607-0AA2 | 6DD1607-0AA2 | SIMATIC S7-400, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ ПРИЛОЖЕНИЙ FM458-1 DP ДЛЯ SIMATIC S7-400 |

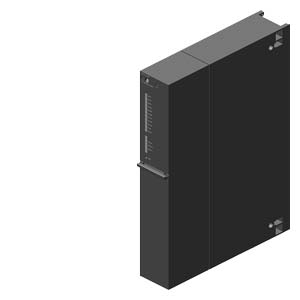

SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, CENTRAL UNIT FOR S7-400 AND S7-400H/F/FH, 5 INTERFACES: 2X PN, 1X DP, 2X FOR SYNC-MODULE FOR SPARE PART USAGE, WITHOUT SYSTEM EXPANSION CARD | ||
Общая информация | ||
Обозначение типа продукта | ЦП 410-5H для автоматизации технологических процессов | |
Версия продукта | 1 | |
Версия микропрограммного обеспечения | V8.1 | |
Инженерное обеспечение с помощью | ||
пакета программного обеспечения для программирования | не ниже SIMATIC PCS 7 V8.1 | |
Конфигурация CiR в режиме RUN | ||
Время синхронизации CiR, базовая нагрузка | 60 ms | |
Время синхронизации CiR, время на каждый байт ввода-вывода | 0 µs | |
Входной ток | ||
из шины на задней стойке 5 В пост. тока, тип. | 2 A | |
из шины на задней стойке 5 В пост. тока, макс. | 2,4 A | |
из шины на задней стойке 24 В пост. тока, макс. | 150 mA; интерфейс DP | |
из разъема 5 В пост. тока, макс. | 90 mA; на DP-интерфейсе | |
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 10 W | |
Запоминающее устройство | ||
Оперативное запоминающее устройство | ||
встроенный | 32 Mbyte | |
встроенное (для программ) | 16 Mbyte | |
встроенное (для данных) | 16 Mbyte | |
расширяемое | Нет | |
Память загрузки | ||
расширяемая стираемая программируемая постоянная флэш-память | Нет | |
встроенная ОЗУ, макс. | 48 Mbyte | |
расширяемая ОЗУ | Нет | |
Хранение в буфере | ||
есть | Да | |
с АКБ | Да; все данные | |
без АКБ | Нет | |
АКБ | ||
Буферная батарея | ||
Нормальный буферный ток | 370 µA; применимо до 40 °C | |
Макс. буферный ток | 2,1 mA | |
Макс. время хранения в буфере | В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия | |
Питание внешнего буферного напряжения на ЦП | Нет | |
Время обработки ЦП | ||
нормальное время операций побитовой обработки | 7,5 ns | |
нормальное время операций со словами | 7,5 ns | |
нормальное время выполнения операций арифметики с фиксированной точкой | 7,5 ns | |
нормальное время выполнения операций с плавающей точкой | 15 ns | |
Скорость ЦП | 450 MHz; Многопроцессорная система | |
Объекты процесса PCS 7 | 100 ... прибл. 2 600, настраивается с помощью карты системного расширения | |
среднее время обработки типовых решений PCS 7 | 110 µs; с APL Typicals | |
Задачи процессов, макс. | 9; индивидуальная настройка от 10 мс до 5 с | |
Блоки ЦП | ||
Блоки данных (DB) | ||
Макс. число | 16 000; Диапазон числовых значений: от 1 до 16 000 (= экземпляров) | |
Макс. размер | 64 kbyte | |
Функциональные блоки (FB) | ||
Макс. число | 8 000; Диапазон числовых значений: от 0 до 7999 | |
Макс. размер | 64 kbyte | |
Функции (FC) | ||
Макс. число | 8 000; Диапазон числовых значений: от 0 до 7999 | |
Макс. размер | 64 kbyte | |
Организационные блоки (OB) | ||
Макс. число | см. систему команд | |
Макс. размер | 64 kbyte | |
Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
Число организационных блоков прерывания по времени | 8; OB 10-17 | |
Число организационных блоков прерываний с задержкой | 4; OB 20-23 | |
Число организационных блоков циклических прерываний | 9; Организационные блоки 30-38 (= технологические задачи) | |
Число организационных блоков аппаратного прерывания | 8; OB 40-47 | |
Число организационных блоков прерывания DPV1 | 3; OB 55-57 | |
Число пусковых организационных блоков | 2; OB 100, 102 | |
Число организационных блоков обработки асинхронных ошибок | 9; OB 80-88 | |
Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
Глубина вложенности | ||
на класс приоритета | 24 | |
дополнительно на организационный блок обработки ошибок | 2 | |
Счетчики, таймеры и их остаток | ||
Счетчик S7 | ||
Число | 2 048 | |
Остаточность | ||
— настраивается | Да | |
Диапазон счета | ||
— нижний предел | 0 | |
— верхний предел | 999 | |
Счетчик IEC | ||
есть | Да | |
Вид | Системный функциональный блок | |
Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
Таймеры S7 | ||
Число | 2 048 | |
Остаточность | ||
— настраивается | Да | |
Временной диапазон | ||
— нижний предел | 10 ms | |
— верхний предел | 9 990 s | |
Таймер IEC | ||
есть | Да | |
Вид | Системный функциональный блок | |
Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
Области данных и их остаток | ||
остаточная область данных, общая | общая емкость ОЗУ и памяти загрузки (с буферной батареей) | |
Маркер | ||
Макс. число | 16 384 byte | |
Есть остаток | Да | |
Число меток синхронизации | 8; в 1 байте маркера | |
Блоки управляющих данных | ||
Макс. число | 16 000; Диапазон числовых значений: от 1 до 16000 | |
Макс. размер | 64 kbyte | |
Локальные данные | ||
задаются, макс. | 64 kbyte | |
предварительно задано | 64 kbyte | |
Адресная область | ||
Периферийная адресная область | ||
Вводы | 16 kbyte; до 7500 вводов-выводов | |
Выводы | 16 kbyte; до 7500 вводов-выводов | |
в том числе децентрализованных | ||
— Интерфейс DP, входы | 6 kbyte; для 2800 вводов-выводов (каналы) | |
— Интерфейс DP, выходы | 6 kbyte; для 2800 вводов-выводов (каналы) | |
— Интерфейс PN, входы | 8 kbyte; для 3800 вводов-выводов (каналы) | |
— Интерфейс PN, выходы | 8 kbyte; для 3800 вводов-выводов (каналы) | |
Образ процесса | ||
Вводы, настраивается | 16 kbyte | |
Выводы, настраивается | 16 kbyte | |
Вводы, предварительно задано | 16 kbyte | |
Выводы, предварительно задано | 16 kbyte | |
Согласованные данные, макс. | 244 byte | |
Доступ к согласованным данным в образе процесса | Да | |
Частичный образ процесса | ||
Макс. число частичных образов процесса | 15 | |
Цифровые каналы | ||
Вводы | 131 072; макс. | |
— в том числе централизованных | 131 072; макс. | |
Выводы | 131 072; макс. | |
— в том числе централизованных | 131 072; макс. | |
Макс. число адресуемых цифровых вводов-выводов | 131 072 | |
Аналоговые каналы | ||
Вводы | 8 192; макс. | |
— в том числе централизованных | 8 192; макс. | |
Выводы | 8 192; макс. | |
— в том числе централизованных | 8 192; макс. | |
Макс. число адресуемых аналоговых вводов-выводов | 8 192 | |
Конфигурация аппаратного обеспечения | ||
Количество расширительных устройств, макс. | 21; Расширения S7-400 | |
Подключаемые OP | 119 | |
Обработка данных в многопроцессорной системе | Нет | |
Интерфейсный модуль | ||
Макс. число вставных интерфейсных модулей (общее) | 6 | |
Макс. число вставных интерфейсных модулей IM 460 | 6 | |
Макс. число вставных интерфейсных модулей IM 463 | 4; только в индивидуальном режиме работы | |
Число ведущих устройств DP | ||
встроенный | 1 | |
по CP | 10; CP 443-5 расширенный | |
Число контроллеров ввода-вывода | ||
встроенный | 2 | |
по CP | 0 | |
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
Коммуникационные процессоры PROFIBUS и Ethernet | 11; в том числе макс. 10 коммуникационных процессоров в качестве ведущего устройства DP | |
Гнезда | ||
Требуемое количество гнезд | 2 | |
Время | ||
Часы | ||
буферные и синхронизируемые | Да | |
Разрешение | 1 ms | |
Макс. отклонение в день (буферные) | 1,7 s; Отключение сети | |
Макс. отклонение в день (небуферные) | 8,6 s; Сеть вкл. | |
Счетчик рабочего времени | ||
Число | 16 | |
Числовые значения/диапазон числовых значений | от 0 до 15 | |
Диапазон значений | Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час | |
Степень детализации | 1 час | |
остаточн. | Да | |
Синхронизация времени | ||
поддерживается | Да | |
на DP, ведущее устройство | Да | |
на DP, подчиненное устройство | Да | |
в AS, ведущее устройство | Да | |
в AS, подчиненное устройство | Да | |
на Ethernet по NTP | Да; в качестве клиента | |
Разность времени в системе при синхронизации по | ||
Ethernet, макс. | 10 ms | |
Интерфейсы | ||
Число разъемов PROFINET | 2 | |
Число интерфейсов RS 485 | 1; PROFIBUS DP | |
Число других интерфейсов | 2; 2x синхронизация | |
1. интерфейс | ||
Тип интерфейса | встроенный | |
Физические параметры | RS 485/PROFIBUS | |
гальванически развязанный | Да | |
Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 150 mA | |
Число ресурсов подключения | 16 | |
Функции | ||
Ведущее устройство PROFIBUS DP | Да | |
Подчиненное устройство PROFIBUS DP | Нет | |
Ведущее устройство DP | ||
Макс. число соединений | 16 | |
Макс. скорости передачи данных | 12 Mbit/s | |
Макс. число подчиненных устройств DP | 96 | |
Макс. число списков на разъем | 1 632 | |
Службы | ||
— Связь PG/OP | Да | |
— Маршрутизация | Да | |
— Глобальная система передачи данных | Нет | |
— Базовая S7-связь | Нет | |
— S7-связь | Да | |
— S7-связь, в качестве клиента | Да | |
— S7-связь, в качестве сервера | Да | |
— Поддержка равноудаленности | Нет | |
— Тактовая синхронизация | Нет | |
— Синхронизация/замораживание (SYNC/FREEZE) | Нет | |
— Активация/деактивация подчиненного устройства DP | Нет | |
— Прямой обмен данными (поперечная связь) | Нет | |
— DPV1 | Да | |
Адресная область | ||
— Макс. число входов | 6 kbyte; для 2800 вводов-выводов (каналы) | |
— Макс. число выходов | 6 kbyte; для 2800 вводов-выводов (каналы) | |
Полезные данные на подчиненное устройство DP | ||
— Максимальное количество полезных данных на подчиненное устройство DP | 244 byte | |
— Макс. число входов | 244 byte | |
— Макс. число выходов | 244 byte | |
— Макс. число слотов | 244 | |
— на слот, макс. | 128 byte | |
2. интерфейс | ||
Тип интерфейса | PROFINET | |
Физические параметры | Ethernet RJ45 | |
гальванически развязанный | Да | |
автоматическое определение скорости передачи данных | Да; Автоматический опрос | |
Автоматическое определение | Да | |
Автоматическая коммутация | Да | |
Изменение IP-адреса на время прохождения, поддерживается | Нет | |
Число ресурсов подключения | 120 | |
Физические параметры интерфейсов | ||
Число портов | 2 | |
встроенный коммутатор | Да | |
Резервирование среды передачи | ||
поддерживается | Да | |
Нормальное время переключения в случае прерывания линии | 200 ms | |
Макс. число абонентов в кольце | 50 | |
Функции | ||
Контроллер PROFINET IO | Да | |
Устройство ввода-вывода PROFINET | Нет | |
PROFINET CBA | Нет | |
Открытая связь IE | Да | |
Интернет-сервер | Нет | |
Контроллер PROFINET IO | ||
Макс. скорости передачи данных | 100 Mbit/s | |
Службы | ||
— Связь PG/OP | Да | |
— S7-маршрутизация | Да | |
— S7-связь | Да | |
— Открытая связь IE | Да | |
— Shared Device | Нет; однако используется в рамках S7 | |
— Пуск согласно приоритету | Нет | |
— Макс. число подключаемых устройств ввода-вывода | 250 | |
— Макс. число подключаемых устройств ввода-вывода для RT | 250 | |
— из них на линию, макс. | 250 | |
— Активация/деактивация подчиненного устройств ввода-вывода | Нет | |
— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Нет | |
— Смена устройства без съемного носителя данных | Да | |
— Тактовые импульсы передачи | 250 µs, 500 µs, 1 ms, 2 ms, 4 ms | |
— Время актуализации | от 250 мкс до 512 мс, минимальное значение зависит от предполагаемого количества полезных данных и режима работы – индивидуального или резервного. | |
Адресная область | ||
— Макс. число входов | 8 kbyte; для 3800 вводов-выводов (каналы) | |
— Макс. число выходов | 8 kbyte; для 3800 вводов-выводов (каналы) | |
— Макс. согласованность полезных данных | 1 024 byte | |
Открытая связь IE | ||
Макс. число соединений | 118 | |
Локальные номера портов, используемые с системной стороны | 0, 20, 21, 25, 102, 135, 161, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
Функция Keep- Alive, поддерживается | Да | |
3. интерфейс | ||
Тип интерфейса | PROFINET | |
Физические параметры | Ethernet RJ45 | |
гальванически развязанный | Да | |
автоматическое определение скорости передачи данных | Да; Автоматический опрос | |
Автоматическое определение | Да | |
Автоматическая коммутация | Да | |
Число ресурсов подключения | 120 | |
Физические параметры интерфейсов | ||
Число портов | 2 | |
встроенный коммутатор | Да | |
Функции | ||
Контроллер PROFINET IO | Да | |
Устройство ввода-вывода PROFINET | Нет | |
PROFINET CBA | Нет | |
Открытая связь IE | Да | |
Интернет-сервер | Нет | |
Контроллер PROFINET IO | ||
Макс. скорости передачи данных | 100 Mbit/s | |
Службы | ||
— Связь PG/OP | Да | |
— S7-маршрутизация | Да | |
— S7-связь | Да | |
— Открытая связь IE | Да | |
— Shared Device | Нет; однако используется в рамках S7 | |
— Пуск согласно приоритету | Нет | |
— Макс. число подключаемых устройств ввода-вывода | 250 | |
— Макс. число подключаемых устройств ввода-вывода для RT | 250 | |
— из них на линию, макс. | 250 | |
— Активация/деактивация подчиненного устройств ввода-вывода | Нет | |
— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Нет | |
— Смена устройства без съемного носителя данных | Да | |
— Тактовые импульсы передачи | 250 µs, 500 µs, 1 ms, 2 ms, 4 ms | |
— Время актуализации | от 250 мкс до 512 мс, минимальное значение зависит от предполагаемого количества полезных данных и режима работы – индивидуального или резервного. | |
Адресная область | ||
— Макс. число входов | 8 kbyte; для 3800 вводов-выводов (каналы) | |
— Макс. число выходов | 8 kbyte; для 3800 вводов-выводов (каналы) | |
— Макс. согласованность полезных данных | 1 024 byte | |
Открытая связь IE | ||
Макс. число соединений | 118 | |
Локальные номера портов, используемые с системной стороны | 0, 20, 21, 25, 102, 135, 161, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
Функция Keep- Alive, поддерживается | Да | |
4. интерфейс | ||
Тип интерфейса | Вставной модуль синхронизации (LWL) | |
вставные интерфейсные модули | Модули синхронизации 6ES7960-1AA06-0XA0 или 6ES7960-1AB06-0XA0 | |
5. интерфейс | ||
Тип интерфейса | Вставной модуль синхронизации (LWL) | |
вставные интерфейсные модули | Модули синхронизации 6ES7960-1AA06-0XA0 или 6ES7960-1AB06-0XA0 | |
Протоколы | ||
PROFINET IO | Да | |
PROFINET CBA | Нет | |
PROFIsafe | Да | |
PROFIBUS | Да | |
Интерфейс AS-Interface | Да; посредством дополнительных устройств | |
Протоколы (Ethernet) | ||
TCP/IP | Да | |
Другие протоколы | ||
MODBUS | Да; посредством дополнительных устройств | |
Foundation Fieldbus | Да; по DP/FF-Link | |
Функции связи | ||
Связь PG/OP | Да | |
Число подключаемых OP без обработки сообщений | 119 | |
Число подключаемых OP с обработкой сообщений | 119; при использовании функций Alarm_S/SQ и Alarm_D/DQ | |
Маршрутизация наборов данных | Да | |
S7-маршрутизация | Да | |
S7-связь | ||
поддерживается | Да | |
в качестве сервера | Да | |
в качестве клиента | Да | |
Макс. количество полезных данных на запрос | 64 kbyte | |
Макс. количество полезных данных на запрос (из них согласованных) | 462 byte; 1 переменная | |
S5-совместимая связь | ||
поддерживается | Да; (посредством макс. 10 коммуникационных процессоров, а также функций FC AG_SEND и FC AG_RECV) | |
Макс. количество полезных данных на запрос | 8 kbyte | |
Макс. количество полезных данных на запрос (из них согласованных) | 240 byte | |
Макс. число одновременных запросов AG-SEND/AG-RECV на ЦП | 64/64 | |
Стандартная связь (FMS) | ||
поддерживается | Да; посредством CP и загружаемых FB | |
Открытая связь IE | ||
TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
— Макс. число соединений | 118 | |
— Макс. размер данных | 32 kbyte | |
— Несколько пассивных соединений на порт, поддерживается | Да | |
ISO-on-TCP (RFC1006) | Да; посредством встроенного PROFINET-интерфейса или CP 443-1 и загружаемых функциональных блоков | |
— Макс. число соединений | 118 | |
— Макс. размер данных | 32 kbyte; 1452 байт посредством коммуникационного процессора 443-1 Adv. | |
UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
— Макс. число соединений | 118 | |
— Макс. размер данных | 1 472 byte | |
Число соединений | ||
общее | 120 | |
применяется для PG-связи | ||
— резервируется для PG-связи | 1 | |
применяется для OP-связи | ||
— резервируется для OP-связи | 1 | |
Функции оповещения S7 | ||
Макс. число запрашиваемых станций для функций оповещения | 119; макс. 119 с функциями Alarm_S и Alarm_D (панели оператора); макс. 12 с функциями Alarm_8 и Alarm_P (например, WinCC) | |
сообщения относительно символов | Нет | |
Процесс SCAN | Нет | |
Сообщения относительно блоков | Да | |
Сообщения диагностики процессов | Да | |
макс. число одновременно активных блоков Alarm-S | 1 000; одновременно активные блоки S/SQ или Alarm-D/DQ | |
Блоки Alarm 8 | Да | |
Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 | 10 000 | |
предварительно задано, макс. | 10 000 | |
Сообщения информационно-управляющей системы | Да | |
Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) | 64 | |
Функции испытания и ввода в эксплуатацию | ||
Блок состояния | Да | |
Одиночный шаг | Да | |
Число контрольных точек | 4 | |
Состояние/управление | ||
Переменные состояние/управления | Да | |
Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
Макс. число переменных | 70 | |
Диагностический буфер | ||
есть | Да | |
Сервисные данные | ||
считываемые | Да | |
ЭМС | ||
Излучение радиопомех согласно EN 55 011 | ||
Класс граничных значений A, для применения в промышленных районах | Да | |
Класс граничных значений B, для применения в жилых районах | Нет | |
Проектирование | ||
Программирование | ||
Операционный резерв | см. систему команд | |
Круглые скобки | 7 | |
Доступ к согласованным данным в образе процесса | Да | |
Системные функции (SFC) | см. систему команд | |
Системные функциональные блоки (SFB) | см. систему команд | |
Язык программирования | ||
— KOP | Да | |
— FUP | Да | |
— AWL | Да | |
— SCL | Да | |
— CFC | Да | |
— GRAPH | Да | |
— HiGraph® | Да | |
Число одновременно активных системных функций | ||
— RD_REC | 8 | |
— WR_REC | 8 | |
— WR_PARM | 8 | |
— PARM_MOD | 1 | |
— WR_DPARM | 2 | |
— DPNRM_DG | 8 | |
— RDSYSST | 8 | |
— DP_TOPOL | 1 | |
Число одновременно активных системных функциональных блоков | ||
— RDREC | 8 | |
— WRREC | 8 | |
Защита ноу-хау | ||
Защита программ пользователя/защита паролем | Да | |
Кодирование блоков | Да; с S7-Block Privacy | |
Размеры | ||
Ширина | 50 mm | |
Высота | 290 mm | |
Глубина | 219 mm | |
Массы | ||
Масса, прибл. | 1,1 kg | |
последнее изменение: | 28.06.2016 |
