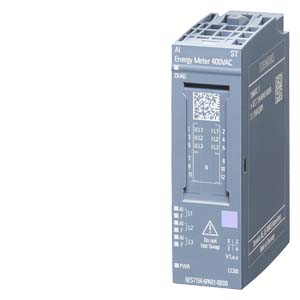

SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (400 В), AI ENERGY METER 400VAC ST, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА D0, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ
6ES7134-6PA01-0BD0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
Модули ввода аналоговых сигналов
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
255
Размеры упаковки:
6,50 x 7,70 x 2,30CM
Оборудование SIEMENS Системы автоматизации.
Дизайн 6ES7134-6PA01-0BD0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Область применения 6ES71346PA010BD0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
| Характеристики товара | |
|---|---|
| EAN | Нет данных |
| Товарный код | Нет данных |
| Раздел каталога | Нет данных |
| Группа продукта | Нет данных |
| Дата соответствия RoHS | Уточняется |
| Заказные данные | 6ES7134-6PA01-0BD0, 6ES71346PA010BD0, 6ES7134-6PAO1-OBDO, 6ES71346PAO1OBDO |
Системы автоматизации SIEMENS 6ES7134-6PA01-0BD0
Контроллеры компании СИМЕНС 6ES7134-6PA01-0BD0 — это блочные программируемые элементы контроля, используемые для построения систем автоматизации среднего и высокого уровня сложности.
Особенности элементов контроля СИМЕНС:
- Информационная защищенность;
- Уровень напряжения питания прибора: 24V;
- Производительность;
- Легкость установки;
- Модульное строение, гарантирующее разнообразный спектр настроек;
- Большой выбор встроенных функций;
- Диагностика (интегрированная).
Множество функций контроллера СИМЕНС 6ES7134-6PA01-0BD0, поддерживаемых на уровне операционной системы, широкие коммуникационные возможности, простота эксплуатации и обслуживания, Функция применение структур локального и распределенного ввода-вывода, работа с естественной системой охлаждения, блочная конструкция обеспечивают возможность получения рентабельных решений для построения схем автоматизированного контроля в разных областях промышленного производства.
Купить контроллеры SIEMENS 6ES7134-6PA01-0BD0, цена на которые будет уменьшена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, как например: цена, доставка, комплектация, паспорт, техническое описание, характеристики, отправка в регионы, применяемость, документация, монтаж и так далее, звоните по телефону +7 (495) 589-56-84.
Купить 6ES7134-6PA01-0BD0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК»
Если у Вас есть вопросы, связанные с 6ES7134-6PA01-0BD0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MARK» занимается продажей горелочного оборудования, в том числе и 6ES7134-6PA01-0BD0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7971-0BA00 | 6ES7971-0BA00 | SIMATIC S7-400, БУФЕРНАЯ БАТАРЕЯ 3.6В/1.9АЧАС, ДЛЯ PS 405 4A/10A/20A И P... |  |
| 6ES7512-1DK01-0AB0 | 6ES7512-1DK01-0AB0 | SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512SP-1 PN ДЛЯ ET 200SP, РАБОЧАЯ ... |  |
| 6ES7131-6BH00-0BA0 | 6ES7131-6BH00-0BA0 | SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 16X =24В СТАНДАРТНЫЙ, ДЛЯ... |  |
| 6ES7193-6BP00-0BA0 | 6ES7193-6BP00-0BA0 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2B, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, ... |  |
| 6ES7197-1LA12-0XA0 | 6ES7197-1LA12-0XA0 | SIMATIC S7-400H, Y-LINK для подключения одноканальных DP-слейвов к S7-40... |  |
| 6ES7331-7TF01-0AB0 | 6ES7331-7TF01-0AB0 | SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, 8 AI, 0/4 - 20MA HART,... |  |
| 6ES7137-6AA00-0BA0 | 6ES7137-6AA00-0BA0 | ET 200SP, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM PTP ДЛЯ ET 200SP. МОДУЛЬ CM PTP ДЛЯ... |  |
| 6ES7326-2BF10-0AB0 | 6ES7326-2BF10-0AB0 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОС... |  |
| 6ES7531-7KF00-0AB0 | 6ES7531-7KF00-0AB0 | SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ AI 8 X U/I/RTD/TC, СИГНАЛЫ: ТО... |  |
| 6ES7193-6BP00-0DA0 | 6ES7193-6BP00-0DA0 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2D, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, Б... |  |
| 6ES7336-4GE00-0AB0 | 6ES7336-4GE00-0AB0 | SIMATIC S7, МОДУЛЬ АНАЛОГОВГО ВВОДА SM336, 6 AI, 15-БИТ, НЕОБХОДИ 20-ПОЛ... |  |
| 6ES7134-6GD00-0BA1 | 6ES7134-6GD00-0BA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 4X I,ТОК, 2-/4-ПРОВОДНОЕ ... |  |
| 6ES7407-0KR02-0AA0 | 6ES7407-0KR02-0AA0 | SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5... |  |
| 6ES7511-1AK01-0AB0 | 6ES7511-1AK01-0AB0 | SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511-1 PN, РАБОЧАЯ ПАМЯТЬ 150... |  |
| 6AV7240-.....-.... | 6AV7240-.....-.... | SIMATIC IPC 477D, ВЫЧИСЛИТЕЛЬНЫЙ БЛОК, 4 USB (СЗАДИ), ETHERNET (10/100/1000) , |  |
| 6AV7240-.A...-.... | 6AV7240-.A...-.... | SIMATIC IPC 477D, 12" TOUCH - СЕНСОРНЫЙ ДИСПЛЕЙ, 4 USB (СЗАДИ), ETHERNET... |  |
| 6ES7132-6BH00-0BA0 | 6ES7132-6BH00-0BA0 | SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, DQ 16X =24В/0.5A СТАНДАРТНЫ... |  |
| 6ES7410-5HX08-0AB0 | 6ES7410-5HX08-0AB0 | SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ ... | |
| 6AV6381-2BE07-0AX0 | 6AV6381-2BE07-0AX0 | WINCC V7.0 RT 2048, СИСТЕМНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ HMI, НА 2048 ВНЕШНИХ ПЕ... |  |
| 6ES7321-7TH00-0AB0 | 6ES7321-7TH00-0AB0 | SIMATIC S7, SM 321, МОДУЛЬ ВВОДА ДИСКР. СИГНАЛОВ: ОПТОЭЛЕКТР. РАЗДЕЛЕНИЕ... |  |
| 6ES7332-8TF01-0AB0 | 6ES7332-8TF01-0AB0 | SIMATIC DP, HART-МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM 332, 8 AO, 0/4 - 20MA HART... |  |
| 6ES7400-1JA01-0AA0 | 6ES7400-1JA01-0AA0 | SIMATIC S7-400, UR2, УНИВЕРСАЛЬНАЯ МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ И... |  |
| 6ES7407-0KA02-0AA0 | 6ES7407-0KA02-0AA0 | SIMATIC S7-400, БЛОК ПИТАНИЯ PS407: 10A, ШИРОКИЙ ДИАПАЗОН, ~120/230В, =5В/10A |  |
| 6ES7405-0KA02-0AA0 | 6ES7405-0KA02-0AA0 | SIMATIC S7-400, PS 405 БЛОК ПИТАНИЯ, РАСШИРЕННЫЙ ДИАПАЗОН 10A, =24/48/60... |  |
| 6ES7134-6GF00-0AA1 | 6ES7134-6GF00-0AA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 8XI 2-/4-WIRE BASIC, ДЛЯ ... |  |
| 6ES7135-6HD00-0BA1 | 6ES7135-6HD00-0BA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, AQ 4XU/I, НАПРЯЖЕНИЕ/ТОК, С... |  |
| 6ES7193-6AR00-0AA0 | 6ES7193-6AR00-0AA0 | SIMATIC, ШИННЫЙ АДАПТЕР BA 2X RJ45, 2 РАЗЪЁМА RJ45 ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТ... |  |
| 6ES7326-1BK02-0AB0 | 6ES7326-1BK02-0AB0 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 24 X =24 В, ДИСКРЕТН... |  |
| 6ES7414-5HM06-0AB0 | 6ES7414-5HM06-0AB0 | SIMATIC S7-400H, CPU 414-5H, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ S7-400H И S7-400F... |  |
| 6ES7416-3XS07-0AB0 | 6ES7416-3XS07-0AB0 | SIMATIC S7-400, CPU 416-3, CENTRAL PROCESSING UNIT WITH: 16 MB WORKING M... | |
| 6ES7414-2XL07-0AB0 | 6ES7414-2XL07-0AB0 | SIMATIC S7-400, CPU 414-2 CENTRAL PROCESSING UNIT WITH: 2 MB WORKING MEM... | |
| 6ES7960-1AA06-0XA0 | 6ES7960-1AA06-0XA0 | SIMATIC S7-400H, МОДУЛЬ СИНХРОНИЗАЦИИ (ВЕРСИЯ V6) ДЛЯ КАБЕЛЕЙ ДЛИНОЙ ДО 10 М |  |
| 6AV7260-.....-.... | 6AV7260-.....-.... | SIMATIC HMI, ПРОМ. ПК IPC677D, 2X10/100/1000 МБИТ/С ETHERNET, 4XUSB V4.0... |  |
| 6ES7134-6TD00-0CA1 | 6ES7134-6TD00-0CA1 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА С ПОДДЕРЖКОЙ HART, AI 4X I,ТО... | |
| 6ES7400-2JA00-0AA0 | 6ES7400-2JA00-0AA0 | SIMATIC S7-400H, UR2-H, УНИВЕРС. МОНТ. СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТО... |  |
| 6ES7590-1AE80-0AA0 | 6ES7590-1AE80-0AA0 | SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ), ВКЛ. ЗАЗЕМ... |  |
| 6ES7960-1AA04-5AA0 | 6ES7960-1AA04-5AA0 | SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 1M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ | |
| 6ES7134-6PA01-0BD0 | 6ES7134-6PA01-0BD0 | SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (400 ... |  |
| 6ES7155-6AA00-0BN0 | 6ES7155-6AA00-0BN0 | SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN STANDARD ДЛЯ СЕТИ PROFIN... |  |
| 6ES7155-6AU00-0CN0 | 6ES7155-6AU00-0CN0 | SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN HIGH FEATURE ДЛЯ ПОДКЛЮЧ... |  |
| 6ES7521-1BL10-0AA0 | 6ES7521-1BL10-0AA0 | SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI32 X DC24V, 32 КАНАЛА В ГРУП... |  |
| 6ES7952-1AP00-0AA0 | 6ES7952-1AP00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 8 МБАЙТ |  |
| 6AV6381-2CA07-3AX0 | 6AV6381-2CA07-3AX0 | SIMATIC WINCC V7.3, RT CLIENT, СИСТЕМНОЕ ПО КЛИЕНТА SCADA-СИСТЕМ, ИСПОЛН... | |
| 6ES7153-2DA80-0XB0 | 6ES7153-2DA80-0XB0 | SIMATIC FF LINK, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-2 FF, МАСТЕР-МОДУЛЬ ШЛЮЗА FO... | |
| 6ES7505-0KA00-0AB0 | 6ES7505-0KA00-0AB0 | SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕН... |  |
| 6ES7510-1DJ01-0AB0 | 6ES7510-1DJ01-0AB0 | SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1510SP-1 PN ДЛЯ ET 200SP, ЦПУ С РА... |  |
| 6ES7592-1AM00-0XB0 | 6ES7592-1AM00-0XB0 | SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ М... |  |
| 6ES7952-0KH00-0AA0 | 6ES7952-0KH00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, 5В FLASH-EPROM,... |  |
| 6ES7952-1AL00-0AA0 | 6ES7952-1AL00-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-400, ДЛИННОЕ ИСПОЛНЕНИЕ, RAM, 2 МБАЙТ |  |
| 6DD1607-0AA2 | 6DD1607-0AA2 | SIMATIC S7-400, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ ПРИЛОЖЕНИЙ FM458-1 DP ДЛЯ SIMATIC S7-400 |  |
Технические характеристики 6ES71346PA010BD0
 | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI ENERGY METER 400V AC ST, FITS TO BU-TYPE D0, CHANNEL DIAGNOSIS | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, AI Energy Meter 400 В перем. тока ST, УЕ 1 | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V3.0 | |
| Возможно обновление микропрограммного обеспечения | ||
| Применяемые системные блоки | BU-тип D0, BU20-P12+A0+0B | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | ||
| Функция продукта | ||
| Измерение напряжения | Да | |
| Измерение напряжения с трансформатором напряжения | Нет | |
| Измерение тока | Да | |
| Измерение фазного тока без трансформатора тока | Нет | |
| Измерение фазного тока с трансформатором тока | Да | |
| Измерение энергии | Да | |
| Измерение частоты | Да | |
| Измерение мощности | Да | |
| Измерение активной мощности | Да | |
| Измерение реактивной мощности | Да | |
| Измерение импульса | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Масштабируемый диапазон измерений | ||
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3 | |
| Режим работы | ||
| Циклическое измерение | Да | |
| Ациклическое измерение | Да | |
| нецикличный доступ к измеренным значениям | Да | |
| жестко определенные наборы измеренных значений | Да | |
| свободно определенные наборы измеренных значений | Нет | |
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | Да | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Вид конструкции/монтаж | ||
| Монтажное положение | Любая | |
| Напряжение питания | ||
| Описание | Питание по каналу измерения напряжения L1 | |
| Вид напряжения питания | 100 – 240 В перем. тока | |
| Допустимый диапазон, нижний предел (перем. ток) | 90 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Относительный симметричный допуск напряжения питания | ||
| Сетевая частота | ||
| диапазон допустимых значений, нижний предел | 47 Hz | |
| диапазон допустимых значений, верхний предел | 63 Hz | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | ||
| Мощность | ||
| Потребляемая мощность без модуля расширения, тип. | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,6 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 44 byte; Ввод 32 байт/вывод 12 байт | |
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | ||
| электронный кодирующий элемент тип F | ||
| электронный кодирующий элемент тип H | ||
| механический кодирующий элемент | Да | |
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Время | ||
| Счетчик рабочего времени | ||
| есть | Нет | |
| Аналоговые вводы | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | ||
| Нормальное время цикла (все каналы) | 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные) | |
| Нормирование измеренных значений | ||
| Длина провода | ||
| экранированные, макс. | ||
| Формирование аналоговой величины для входов | ||
| Принцип измерения | ||
| Частота сканирования, макс. | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | ||
| Настраиваемое время интегрирования | ||
| Время интегрирования (мс) | ||
| Основное время преобразования, включая время интегрирования (мс) | ||
| — дополнительное время преобразования на контроль обрыва провода | ||
| — дополнительное время преобразования на измерение сопротивления | ||
| — жополнительное время на обработку при проверке обрыва провода | ||
| — дополнительная проверка обрыва провода питающей линии | ||
| Подавление напряжения помех для частоты помех f1 в Гц | ||
| Время преобразования (на канал) | ||
| Основное время выполнения для узла (все каналы разрешены) | ||
| Время для калибровки смещения (на каждый модуль) | ||
| Выравнивание результатов измерений | ||
| параметрируемое | ||
| Ступень: без ступени | ||
| Ступень: слабая | ||
| Ступень: средняя | ||
| Ступень: сильная | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | ||
| Мин. время фильтрации и обработки (TWE) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Аварийный сигнал процесса | Нет | |
| Диагностические сообщения | ||
| Обрыв провода | ||
| Короткое замыкание | ||
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Контроль напряжения питания (PWR-LED) | Да | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод работы (Fn) | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Встроенные функции | ||
| Функции измерения | ||
| Способ измерения напряжения | ИСКЗ | |
| Способ измерения тока | ИСКЗ | |
| Вид регистрации результатов измерения | непрерывно | |
| Форма кривой напряжения | синусоидальная или искаженное | |
| Хранение результатов измерения в буфере | Нет | |
| Длина параметра | 38 byte | |
| Ширина пропускания регистрации фактического значения | 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц | |
| Режим работы для регистрации результатов измерения | ||
| — Автоматическая регистрация сетевой частоты | Нет; параметрируемое | |
| — Фиксация на 50 Гц | ||
| — Фиксация на 60 Гц | ||
| Диапазон измерений | ||
| — Мин. измерение частоты | 45 Hz | |
| — Макс. измерение частоты | 65 Hz | |
| Измерительные входы для напряжения | ||
| — Измеряемое сетевое напряжение между фазой и нейтральным проводником | 230 V | |
| — Измеряемое сетевое напряжение между внешними проводниками | 400 V | |
| — Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником | 90 V | |
| — Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником | 264 V | |
| — Мин. измеряемое сетевое напряжение между внешними проводниками | 155 V | |
| — Макс. измеряемое сетевое напряжение между внешними проводниками | 460 V | |
| — измеряемое напряжение сети (граница разрушения), макс. | ||
| — Категория измерения напряжения | ||
| — Категория измерения напряжения согласно IEC 61010-2-030 | CAT II; CAT III при гарантированном защитном уровне 1,5 кВ | |
| — Внутреннее сопротивление внешнего и нейтрального проводников | 3,4 M | |
| — Потребляемая мощность на фазу | 20 mW | |
| — Импульсная прочность 1,2/50 мкс | 1 kV | |
| — Расширение диапазона измерения напряжений в внешнего трансформатора тока | ||
| Измерительные входы для тока | ||
| — мин. относительный измерительный ток, при перем. токе | 5 %; относительно вспомогательного расчетного тока; 1 A, 5 A | |
| — макс. относительный измерительный ток, при перем. токе | 100 %; относительно вспомогательного расчетного тока; 1 A, 5 A | |
| — максимально допустимый ток длительной нагрузки, при перем. токе | 5 A | |
| — потребление кажущейся мощности на фазу при диапазоне измерений 5 А | 0,6 V·A | |
| — расчетное значение устойчивости к току короткого замыкания в течение 1 с | 100 A | |
| — Входное сопротивление пределы измерения от 0 до 1 A | ||
| — Входное сопротивление пределы измерения от 0 до 5 A | 25 m; на клемме | |
| — подавление нулевого значения | параметрируемое: 20 - 250 мА, по умолчанию 50 мА | |
| — подавление нулевого значения тока нейтрального проводника | ||
| — категория измерений тока | ||
| — способность выдерживать импульсную перегрузку | 10 A; в течение 1 минуты | |
| — расширение диапазона измерений тока посредством внешнего трансформатора тока | ||
| Пределы погрешности | ||
| — Эталонные условия для точности измерений | ||
| — при измеряемой величине "напряжение" | ||
| — при измеряемой величине "ток" | ||
| — при измеряемой величине "мощность" | ||
| — при измеряемой величине "активная мощность" | ||
| — при измеряемой величине "реактивная мощность" | ||
| — при измеряемой величине "коэффициент мощности" | ||
| — при измеряемой величине "общая активная энергия" | ||
| — при измеряемой величине "общая реактивная энергия" | ||
| Класс точности согласно IEC 61557-12 | ||
| — Измеряемая величина напряжение | 0,5 | |
| — Измеряемая величина ток | 0,5 | |
| — Измеряемая величина кажущаяся мощность | 1 | |
| — Измеряемая величина активная мощность | 1 | |
| — Измеряемая величина реактивная мощность | 1 | |
| — Измеряемая величина коэффициент мощности | 0,5 | |
| — Измеряемая величина активная энергия | 1 | |
| — Измеряемая величина реактивная энергия | 2 | |
| — Измеряемый параметр тока нулевого провода | ||
| — Измеряемый параметр фазного угла | ±1 °; не учтено в IEC 61557-12 | |
| — Измеряемая величина частота | 0,05 | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | ||
| между каналами и шиной на задней стенке | Да; AC 3 700 В (Type Test) CAT III | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением нагрузки L1 | ||
| между каналами и напряжением питания блока электроники | ||
| Допустимая разность потенциалов | ||
| между различными цепями | ||
| Изоляция | ||
| Изоляция, испытанная посредством | AC 2 300 В для 1 мин (Type Test) | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса (без упаковки) | 45 g | |
| Прочее | ||
| Примечание: | ||
| Данные для выбора трансформатора напряжения | ||
| с первичной стороны, мин. | ||
| с первичной стороны, макс. | ||
| с вторичной стороны, мин. | ||
| с вторичной стороны, макс. | ||
| Данные для выбора трансформатора тока | ||
| Мин. полное сопротивление нагрузки трансформатора тока x/1A | в зависимости от длины и сечения кабеля, см. справочник по аппарату | |
| Мин. полное сопротивление нагрузки трансформатора тока x/5A | в зависимости от длины и сечения кабеля, см. справочник по аппарату | |
| Длина кабеля (клемма – трансформатор) в зависимости от Zn и Imax | ||
| последнее изменение: | 08.07.2016 | |
