6ES7331-7KF02-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6ES7331-7KF02-0AB0
6ES7331-7KF02-0AB0

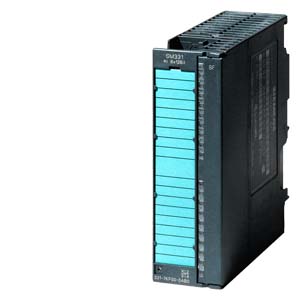

SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ U/ I/ ТЕРМОЭЛЕМЕНТЫ, 9/ 12/ 14 БИТ, ПРЕРЫВАНИЯ, ДИАГНОСТИКА. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
6ES7331-7KF02-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
Модули аналогового ввода SM 331
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
231
Размеры упаковки:
13,10 x 15,10 x 5,10CM
Продукция SIEMENS Системы автоматизации.
Описание модуля ввода аналоговых сигналов 6ES7331-7KF02-0AB0 SIMATIC SM 331, S7-300 от СИМЕНС
Устройство ввода сигналов аналоговых входит в продуктовый ряд контроллеров S7-300 SIMATIC. Модуль имеет 8 входов. Устройство для ввода аналоговых сигналов поддерживает следующие диагностические функции: диагностический аварийный сигнал с возможностью программирования, сигнал аварийный предельных значения с возможностью параметрирования, поддержка диагностических сообщений, диагностический индикатор суммарной ошибки.
Подключение устройства осуществляется при помощи двадцати-полюсного переднего штекера.
Размерные параметры модуля: 40*125*117 мм. Масса модуля составляет 250 гр.
Модуль произведен в Германии, отличается точность и надежностью работы.
Купить модуль введения сигналов аналоговых 6ES7331-7KF02-0AB0 узнать на модуль введения сигналов аналоговых 6ES7331-7KF02-0AB0 цену
Модуль введения сигналов аналоговых 6ES7331-7KF02-0AB0 Siemens купить, узнать на модуль введения сигналов аналоговых 6ES7331-7KF02-0AB0 СИМЕНС цену, можно ООО "Марк". В ООО "Марк" на товары Siemens цены устанавливаются с учетом скидки.
Области применения 6ES7331-7KF02-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
| Характеристики товара | |
|---|---|
| EAN | 4025515066835 |
| Товарный код | 85389091 |
| Раздел каталога | ST73 |
| Группа продукта | 4031 |
| Дата соответствия RoHS | 31.03.2008 |
| Заказные данные | 6ES7331-7KF02-0AB0, 6ES73317KF020AB0, 6ES7331-7KFO2-OABO, 6ES73317KFO2OABO |
Системы автоматизации SIEMENS 6ES7331-7KF02-0AB0
Контроллеры компании SIEMENS 6ES7331-7KF02-0AB0 – это универсальные программируемые модульные контроллеры для решения различных задач в области автоматического управления среднего и низкого уровня сложности.
Применению элементов управления более эффективным способом помогает наличие широкого диапазона интерфейсных элементов, центральных процессоров, коммуникационных и функциональных компонентов, элементов блоков питания, а так же модулей ввода-вывода дискретных и аналоговых сигналов.
Программируемый контроллер модульный 6ES7331-7KF02-0AB0 СИМЕНС отличается:доступом к применению структур распределенной и локальной служб ввода-вывода, отсутствием нужды в систематическом техническом уходе устройства, большим спектром интегрированных функций на основе ОС, простотой установки, эксплуатации и настройки, а такжебогатыми коммуникационными возможностями.
Купить оборудование СИМЕНС 6ES7331-7KF02-0AB0, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, как например: отправка в регионы, монтаж, комплектация, доставка, цена, документация, паспорт, характеристики, применяемость, техническое описание и т.д., обращайтесь к нашим менеджерам по номеру +7 (495) 589-56-84.
Купить 6ES7331-7KF02-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK»
Если у Вас есть вопросы, связанные с 6ES7331-7KF02-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «МAРK» занимается продажей горелочного оборудования, в том числе и 6ES7331-7KF02-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7321-1BL00-0AA0 | 6ES7321-1BL00-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7331-7KF02-0AB0 | 6ES7331-7KF02-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ... |  |
| 6ES7972-0BA52-0XA0 | 6ES7972-0BA52-0XA0 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7315-2EH14-0AB0 | 6ES7315-2EH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФ... |  |
| 6ES7322-1BL00-0AA0 | 6ES7322-1BL00-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7331-1KF02-0AB0 | 6ES7331-1KF02-0AB0 | SIMATIC S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, ОПТОИЗОЛИРОВАННЫЙ, 8 AI... |  |
| 6ES7153-2BA10-0XB0 | 6ES7153-2BA10-0XB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 ... |  |
| 6ES7392-1AJ00-0AA0 | 6ES7392-1AJ00-0AA0 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7392-1AM00-0AA0 | 6ES7392-1AM00-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7972-0BB12-0XA0 | 6ES7972-0BB12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6ES7972-0BA12-0XA0 | 6ES7972-0BA12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6AV2124-0MC01-0AX0 | 6AV2124-0MC01-0AX0 | SIMATIC TP1200 COMFORT, ПАНЕЛЬ ОПЕРАТОРА СЕРИИ COMFORT, WINDOWS CE 6.0, ... |  |
| 6ES7138-4CA01-0AA0 | 6ES7138-4CA01-0AA0 | SIMATIC DP, СИЛОВОЙ МОДУЛЬ PM-E FOR ДЛЯ ET 200S, =24 DC С ДИАГНОСТИКОЙ |  |
| 6ES7972-0AA02-0XA0 | 6ES7972-0AA02-0XA0 | SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MP... |  |
| 6ES7131-4BF00-0AA0 | 6ES7131-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА ДЛЯ ET 200S, 8 DI =2... |  |
| 6ES7390-1AE80-0AA0 | 6ES7390-1AE80-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM |  |
| 6ES7321-1BH02-0AA0 | 6ES7321-1BH02-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7341-1CH02-0AE0 | 6ES7341-1CH02-0AE0 | SIMATIC S7-300, КОММУНИКАЦИОНЫЙ ПРОЦЕССОР CP341С ИНТЕРФЕЙСОМ RS422/485, ... |  |
| 6ES7317-2EK14-0AB0 | 6ES7317-2EK14-0AB0 | SIMATIC S7-300, ЦПУ CPU 317-2 PN/DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙ... |  |
| 6AV2123-2GB03-0AX0 | 6AV2123-2GB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6AV2124-0GC01-0AX0 | 6AV2124-0GC01-0AX0 | SIMATIC TP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7153-2AR04-0XA0 | 6ES7153-2AR04-0XA0 | SIMATIC DP, КОМПЛЕКТ РЕЗЕРВИРОВАННОЙ СБОРКИ ET200M, В СОСТАВЕ: 2X ИНТЕРФ... |  |
| 6ES7972-0BB52-0XA0 | 6ES7972-0BB52-0XA0 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7392-1BM01-0AA0 | 6ES7392-1BM01-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7138-4DA04-0AB0 | 6ES7138-4DA04-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 СЧЕТЧИК 24В/100КГЦ, 15 ММ ... |  |
| 6ES7972-0DA00-0AA0 | 6ES7972-0DA00-0AA0 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI |  |
| 6ES7332-5HF00-0AB0 | 6ES7332-5HF00-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7953-8LJ31-0AA0 | 6ES7953-8LJ31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 512 КБАЙТ | |
| 6ES7315-2AH14-0AB0 | 6ES7315-2AH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 2... |  |
| 6ES7332-5HD01-0AB0 | 6ES7332-5HD01-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7131-4BD01-0AA0 | 6ES7131-4BD01-0AA0 | SIMATIC DP, 5 ЭЛЕКТРОННЫХ МОДУЛЕЙ ДЛЯ ET 200S, 4 DI STANDARD, 4 ДИСКРЕТН... |  |
| 6ES7153-1AA03-0XB0 | 6ES7153-1AA03-0XB0 | SIMATIC DP, IM153-1, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M: ВСТРОЕННЫЙ ИНТЕРФЕ... |  |
| 6ES7322-1BH01-0AA0 | 6ES7322-1BH01-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6AV2123-2DB03-0AX0 | 6AV2123-2DB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP400 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6ES7953-8LL31-0AA0 | 6ES7953-8LL31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА |  |
| 6AV2124-0QC02-0AX0 | 6AV2124-0QC02-0AX0 | SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНС... |  |
| 6ES7314-6EH04-0AB0 | 6ES7314-6EH04-0AB0 | SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ,... |  |
| 6ES7134-4GB01-0AB0 | 6ES7134-4GB01-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STAND. I-2DMU 2 СТАНДАР... |  |
| 6ES7193-4CB30-0AA0 | 6ES7193-4CB30-0AA0 | SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E15C24-01 ДЛЯ УСТАНОВКИ ЭЛЕК... |  |
| 6ES7195-7HB00-0XA0 | 6ES7195-7HB00-0XA0 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕ... |  |
| 6AV2124-0JC01-0AX0 | 6AV2124-0JC01-0AX0 | SIMATIC TP900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7390-1AF30-0AA0 | 6ES7390-1AF30-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM |  |
| 6ES7132-4BF00-0AA0 | 6ES7132-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ ET 200S, 8 DO =... |  |
| 6ES7151-1AA06-0AB0 | 6ES7151-1AA06-0AB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-1 STANDARD ДЛЯ ET200S, ВКЛЮЧАЯ ТЕР... |  |
| 6ES7151-3AA23-0AB0 | 6ES7151-3AA23-0AB0 | SIMATIC DP,ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-3 PN ST ДЛЯ ET200S, СКОРОСТЬ ПЕРЕДА... |  |
| 6ES7158-0AD01-0XA0 | 6ES7158-0AD01-0XA0 | SIMATIC DP, DP/DP COUPLER: МОДУЛЬ СВЯЗИ МЕЖДУ ДВУМЯ СЕТЯМИ PROFIBUS-DP, ... |  |
| 6ES7331-7NF10-0AB0 | 6ES7331-7NF10-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГ. СИГНАЛОВ: ГАЛЬВ. РАЗДЕЛЕНИЕ... |  |
| 6ES7365-0BA01-0AA0 | 6ES7365-0BA01-0AA0 | SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОК... |  |
| 6ES7332-7ND02-0AB0 | 6ES7332-7ND02-0AB0 | SIMATIC S7, SM 332 МОДУЛЬ АНАЛОГОВОГО ВЫВОДА С РАЗДЕЛЕНИЕМ КАНАЛОВ, 4 AO... |  |
| 6ES7195-1GA00-0XA0 | 6ES7195-1GA00-0XA0 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 А... |  |
Технические характеристики 6ES73317KF020AB0
 | SIMATIC S7-300, ANALOG INPUT SM 331, FLOATING, 8AI, RESOLUTION 9/12/14 BITS, U/I/THERMOCOUPLE/RESISTANCE ALERT, DIAGNOSTICS; 1X20PIN REMOVE/INSERT W. BACKPLANE BUS | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 30 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 50 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 8 | |
| при измерении сопротивления | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V; при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20) | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Нет | |
| от 1 В до 5 В | Да | |
| Входное сопротивление (от 1 В до 5 В) | 100 k | |
| От 1 В до 10 В | Нет | |
| от -1 до +1 В | Да | |
| Сопротивление на входе (от -1 до 1 В) | 10 M | |
| от -10 до +10 В | Да | |
| Сопротивление на входе (от -10 до 10 В) | 100 k | |
| от -2,5 до +2,5 В | Да | |
| Сопротивление на входе (от -2,5 до 2,5 В) | 100 k | |
| от -250 до +250 мВ | Да | |
| Сопротивление на входе (от -250 до +250 мВ) | 10 M | |
| от -5 до +5 В | Да | |
| Сопротивление на входе (от -5 до +5 В) | 100 k | |
| от -50 до +50 мВ | Нет | |
| от -500 до +500 мВ | Да | |
| Сопротивление на входе (от -500 до +500 мВ) | 10 M | |
| от -80 до +80 мВ | Да | |
| Сопротивление на входе (от -80 до 80 мВ) | 10 M | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 25 | |
| от -10 мА до +10 мА | Да | |
| Входное сопротивление (от -10 мА до +10 мА) | 25 | |
| от -20 мА до +20 мА | Да | |
| Входное сопротивление (от -20 мА до +20 мА) | 25 | |
| от -3,2 до +3,2 мА | Да | |
| Входное сопротивление (от -3,2 до +3,2 мА) | 25 | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 25 | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Нет | |
| Тип C | Нет | |
| Тип E | Да | |
| Сопротивление на входе (тип E) | 10 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 10 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 10 M | |
| Тип L | Да | |
| Сопротивление на входе (тип L) | 10 M | |
| Тип N | Да | |
| Сопротивление на входе (тип N) | 10 M | |
| Тип R | Нет | |
| Тип S | Нет | |
| Тип T | Нет | |
| Тип U | Нет | |
| Тип TXK/TXK(L) согласно ГОСТ | Нет | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | Нет | |
| Ni 100 | Да; Стандарт | |
| Сопротивление на входе (Ni 100) | 10 M | |
| Ni 1000 | Нет | |
| LG-Ni 1000 | Нет | |
| Ni 120 | Нет | |
| Ni 200 | Нет | |
| Ni 500 | Нет | |
| Pt 100 | Да; Стандарт | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Pt 1000 | Нет | |
| Pt 200 | Нет | |
| Pt 500 | Нет | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да | |
| Сопротивление на входе (от 0 до 150 Ом) | 10 M | |
| от 0 до 300 Ом | Да | |
| Сопротивление на входе (от 0 до 300 Ом) | 10 M | |
| от 0 до 600 Ом | Да | |
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | |
| от 0 до 6000 Ом | Нет | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | Да | |
| — внутренняя температурная компенсация | Да | |
| — внешняя температурная компенсация с компенсационным датчиком | Да | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип E, J, K, L, N | |
| — для резистивного термометра | Pt100 (стандарт, климатическая зона), Ni100 (стандарт, климатическая зона) | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | встроен. | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 15 bit; однополюсный: 9/12/12/14 бит; двухполюсный: 9 бит + знак/12 бит + знак/12 бит + знак/14 бит + знак | |
| Настраиваемое время интегрирования | Да; 2,5 / 16,67 / 20 / 100 ms | |
| Основное время преобразования (мс) | 3 / 17 / 22 / 102 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 400 / 60 / 50 / 10 Гц | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 1 %; ±1 % (80 мВ); ±0,6 % (от 250 до 1 000 мВ); ±0,8 % (от 2,5 до 10 В) | |
| Ток относительно диапазона входных параметров, (+/-) | 0,7 %; от 3,2 до 20 мА | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,7 %; 150, 300, 600 Ом | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,7 %; +/-0,7 % (Pt100/Ni100); +/-0,8 % (Pt100 климатический) | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 %; ±0,4 % (от 250 до 1 000 мВ); ±0,6 % (от 2,5 до 10 мВ); ±0,7 % (80 мВ) | |
| Ток относительно диапазона входных параметров, (+/-) | 0,5 %; от 3,2 до 20 мА | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,5 %; 150, 300, 600 Ом | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,6 %; ±0,5 % (Pt100/Ni100), ±0,6 % (Pt100 климатический) | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Да; параметрируемое | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемый, каналы 0 и 2 | |
| Сигнал предельного значения | Да; параметрируемое | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами и шиной на задней стенке | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | ||
| Масса, прибл. | 250 g | |
| последнее изменение: | 20.06.2016 | |
