6ES7322-1BL00-0AA0
6ES7322-1BL00-0AA0

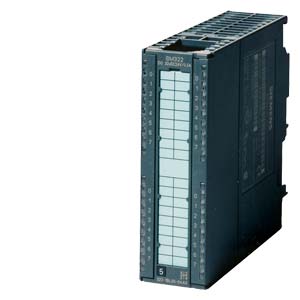

SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 32 ВЫХОДА =24В/0.5A, СУММ.КВРНЫЙ ВЫХОДНОЙ ТОК 8А. 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
6ES7322-1BL00-0AA0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
Модули вывода SM 322
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
231
Размеры упаковки:
13,10 x 15,20 x 5,10CM
Продукция SIEMENS Системы автоматизации.
Области применения 6ES7322-1BL00-0AA0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
| Характеристики товара | |
|---|---|
| EAN | 4025515060932 |
| Товарный код | 85389091 |
| Раздел каталога | ST73 |
| Группа продукта | 4031 |
| Дата соответствия RoHS | 31.03.2008 |
| Заказные данные | 6ES7322-1BL00-0AA0, 6ES73221BL000AA0, 6ES7322-1BLOO-OAAO, 6ES73221BLOOOAAO |
Системы автоматизации SIEMENS 6ES7322-1BL00-0AA0
Контроллеры фирмы SIEMENS 6ES7322-1BL00-0AA0 – это универсальные программируемые модульные контроллеры для решения различных задач в области автоматического контроля среднего и низкого уровня сложности.
Применению контроллеров более эффективным способом помогает наличие большого выбора интерфейсных модулей, коммуникационных и функциональных компонентов, центральных процессоров, элементов блоков питания, а так же модулей ввода-вывода аналоговых и дискретных сигналов.
Программируемый модульный контроллер 6ES7322-1BL00-0AA0 SIEMENS выделяется:легкостью настройки, установки и эксплуатации, доступом к применению структур распределенной и локальной служб ввода-вывода, отсутствием нужды в систематическом техническом уходе устройства, огромными коммуникационными возможностями, а такжешироким диапазоном интегрированных функций на базе операционной системы.
Купить оборудование СИМЕНС 6ES7322-1BL00-0AA0, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, как например: применяемость, документация, монтаж, техническое описание, характеристики, отправка в регионы, доставка, паспорт, комплектация, цена и т.д., обращайтесь к нашим менеджерам по номеру +7 (495) 589-56-84.
Купить 6ES7322-1BL00-0AA0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК»
Если у Вас есть вопросы, связанные с 6ES7322-1BL00-0AA0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MARK» занимается продажей горелочного оборудования, в том числе и 6ES7322-1BL00-0AA0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7321-1BL00-0AA0 | 6ES7321-1BL00-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7331-7KF02-0AB0 | 6ES7331-7KF02-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ... |  |
| 6ES7972-0BA52-0XA0 | 6ES7972-0BA52-0XA0 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7315-2EH14-0AB0 | 6ES7315-2EH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФ... |  |
| 6ES7322-1BL00-0AA0 | 6ES7322-1BL00-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7331-1KF02-0AB0 | 6ES7331-1KF02-0AB0 | SIMATIC S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, ОПТОИЗОЛИРОВАННЫЙ, 8 AI... |  |
| 6ES7153-2BA10-0XB0 | 6ES7153-2BA10-0XB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 ... |  |
| 6ES7392-1AJ00-0AA0 | 6ES7392-1AJ00-0AA0 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7392-1AM00-0AA0 | 6ES7392-1AM00-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7972-0BB12-0XA0 | 6ES7972-0BB12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6ES7972-0BA12-0XA0 | 6ES7972-0BA12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6AV2124-0MC01-0AX0 | 6AV2124-0MC01-0AX0 | SIMATIC TP1200 COMFORT, ПАНЕЛЬ ОПЕРАТОРА СЕРИИ COMFORT, WINDOWS CE 6.0, ... |  |
| 6ES7138-4CA01-0AA0 | 6ES7138-4CA01-0AA0 | SIMATIC DP, СИЛОВОЙ МОДУЛЬ PM-E FOR ДЛЯ ET 200S, =24 DC С ДИАГНОСТИКОЙ |  |
| 6ES7972-0AA02-0XA0 | 6ES7972-0AA02-0XA0 | SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MP... |  |
| 6ES7131-4BF00-0AA0 | 6ES7131-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА ДЛЯ ET 200S, 8 DI =2... |  |
| 6ES7390-1AE80-0AA0 | 6ES7390-1AE80-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM |  |
| 6ES7321-1BH02-0AA0 | 6ES7321-1BH02-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7341-1CH02-0AE0 | 6ES7341-1CH02-0AE0 | SIMATIC S7-300, КОММУНИКАЦИОНЫЙ ПРОЦЕССОР CP341С ИНТЕРФЕЙСОМ RS422/485, ... |  |
| 6ES7317-2EK14-0AB0 | 6ES7317-2EK14-0AB0 | SIMATIC S7-300, ЦПУ CPU 317-2 PN/DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙ... |  |
| 6AV2123-2GB03-0AX0 | 6AV2123-2GB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6AV2124-0GC01-0AX0 | 6AV2124-0GC01-0AX0 | SIMATIC TP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7153-2AR04-0XA0 | 6ES7153-2AR04-0XA0 | SIMATIC DP, КОМПЛЕКТ РЕЗЕРВИРОВАННОЙ СБОРКИ ET200M, В СОСТАВЕ: 2X ИНТЕРФ... |  |
| 6ES7972-0BB52-0XA0 | 6ES7972-0BB52-0XA0 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7392-1BM01-0AA0 | 6ES7392-1BM01-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7138-4DA04-0AB0 | 6ES7138-4DA04-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 СЧЕТЧИК 24В/100КГЦ, 15 ММ ... |  |
| 6ES7972-0DA00-0AA0 | 6ES7972-0DA00-0AA0 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI |  |
| 6ES7332-5HF00-0AB0 | 6ES7332-5HF00-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7953-8LJ31-0AA0 | 6ES7953-8LJ31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 512 КБАЙТ | |
| 6ES7315-2AH14-0AB0 | 6ES7315-2AH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 2... |  |
| 6ES7332-5HD01-0AB0 | 6ES7332-5HD01-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7131-4BD01-0AA0 | 6ES7131-4BD01-0AA0 | SIMATIC DP, 5 ЭЛЕКТРОННЫХ МОДУЛЕЙ ДЛЯ ET 200S, 4 DI STANDARD, 4 ДИСКРЕТН... |  |
| 6ES7153-1AA03-0XB0 | 6ES7153-1AA03-0XB0 | SIMATIC DP, IM153-1, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M: ВСТРОЕННЫЙ ИНТЕРФЕ... |  |
| 6ES7322-1BH01-0AA0 | 6ES7322-1BH01-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6AV2123-2DB03-0AX0 | 6AV2123-2DB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP400 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6ES7953-8LL31-0AA0 | 6ES7953-8LL31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА |  |
| 6AV2124-0QC02-0AX0 | 6AV2124-0QC02-0AX0 | SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНС... |  |
| 6ES7314-6EH04-0AB0 | 6ES7314-6EH04-0AB0 | SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ,... |  |
| 6ES7134-4GB01-0AB0 | 6ES7134-4GB01-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STAND. I-2DMU 2 СТАНДАР... |  |
| 6ES7193-4CB30-0AA0 | 6ES7193-4CB30-0AA0 | SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E15C24-01 ДЛЯ УСТАНОВКИ ЭЛЕК... |  |
| 6ES7195-7HB00-0XA0 | 6ES7195-7HB00-0XA0 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕ... |  |
| 6AV2124-0JC01-0AX0 | 6AV2124-0JC01-0AX0 | SIMATIC TP900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7390-1AF30-0AA0 | 6ES7390-1AF30-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM |  |
| 6ES7132-4BF00-0AA0 | 6ES7132-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ ET 200S, 8 DO =... |  |
| 6ES7151-1AA06-0AB0 | 6ES7151-1AA06-0AB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-1 STANDARD ДЛЯ ET200S, ВКЛЮЧАЯ ТЕР... |  |
| 6ES7151-3AA23-0AB0 | 6ES7151-3AA23-0AB0 | SIMATIC DP,ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-3 PN ST ДЛЯ ET200S, СКОРОСТЬ ПЕРЕДА... |  |
| 6ES7158-0AD01-0XA0 | 6ES7158-0AD01-0XA0 | SIMATIC DP, DP/DP COUPLER: МОДУЛЬ СВЯЗИ МЕЖДУ ДВУМЯ СЕТЯМИ PROFIBUS-DP, ... |  |
| 6ES7331-7NF10-0AB0 | 6ES7331-7NF10-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГ. СИГНАЛОВ: ГАЛЬВ. РАЗДЕЛЕНИЕ... |  |
| 6ES7365-0BA01-0AA0 | 6ES7365-0BA01-0AA0 | SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОК... |  |
| 6ES7332-7ND02-0AB0 | 6ES7332-7ND02-0AB0 | SIMATIC S7, SM 332 МОДУЛЬ АНАЛОГОВОГО ВЫВОДА С РАЗДЕЛЕНИЕМ КАНАЛОВ, 4 AO... |  |
| 6ES7195-1GA00-0XA0 | 6ES7195-1GA00-0XA0 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 А... |  |
Технические характеристики 6ES73221BL000AA0
 | SIMATIC S7-300, DIGITAL OUTPUT SM 322, OPTICALLY ISOLATED, 32DO, 24V DC, 0.5A, 1 X 40 PIN, SUM OF OUTPUT CURRENTS 4A/GROUP (16A/MODULE) | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 160 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 110 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 6,6 W | |
| Цифровые выводы | ||
| Вид выходов | 32 | |
| Ограничение индуктивного напряжения отключения | L+ (-53 В) | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 4 A | |
| — до 60 , макс. | 3 A | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностические сообщения | ||
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Отсутствие напряжения нагрузки | Нет | |
| Диагностический светодиодный индикатор | ||
| Номинальное напряжение нагрузки PWR (зеленый) | Нет | |
| Предохранитель OK FSG (зеленый) | Нет | |
| Суммарная ошибки SF (красный) | Нет | |
| Индикатор состояния цифрового выхода (зеленый) | Да; на канал | |
| Индикатор ошибки канала F (красный) | Нет | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых выводов | ||
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 40-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 260 g | |
| последнее изменение: | 28.06.2016 | |
