6ES7315-2AH14-0AB0

6ES7315-2AH14-0AB0

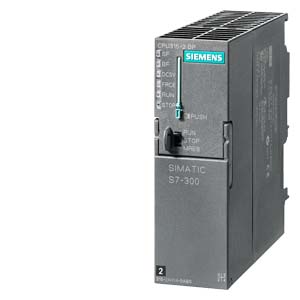

SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 256 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD
Артикул: 6ES7315-2AH14-0AB0
Страна происхождения: Германия
6ES7315-2AH14-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить6ES7315-2AH14-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
CPU 315-2 DP
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
230
Размеры упаковки:
13,10 x 14,60 x 5,10CM

Оборудование SIEMENS Системы автоматизации.

Области применения 6ES7315-2AH14-0AB0

  • Системы управления машин специального назначения.
  • Системы управления текстильных машин.
  • Системы управления упаковочных машин.
  • Системы управления машиностроительного оборудования.
  • Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
  • Построение систем автоматического регулирования и позиционирования.
  • Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Характеристики товара
EAN4025515077763
Товарный код85371091
Раздел каталогаST73
Группа продукта4030
Дата соответствия RoHS25.11.2009
Заказные данные6ES7315-2AH14-0AB0, 6ES73152AH140AB0, 6ES7315-2AH14-OABO, 6ES73152AH14OABO

Системы автоматизации SIEMENS 6ES7315-2AH14-0AB0

Контроллеры фирмы СИМЕНС 6ES7315-2AH14-0AB0 – это универсальные настраиваемые модульные контроллеры для решения различных задач в сфере автоматического контроля низкого и среднего уровня сложности.

Контроллер модульный программируемый 6ES7315-2AH14-0AB0 SIEMENS выделяется:широким выбором встроенных функций на основе операционной системы, легкостью эксплуатации, установки и настройки, доступом к применению структур распределенной и локальной систем вывода-ввода, отсутствием нужды в систематическом техническом обслуживанииприбора, а такжебольшими коммуникационными возможностями.

Применению элементов управления более эффективным способом благоприятствует наличие широкого выбора функциональных и коммуникационных элементов, элементов блоков энергопитания, центральных процессоров, элементов вывода-ввода дискретных и аналоговых сигналов, а так же интерфейсных компонентов.

Купить оборудование SIEMENS 6ES7315-2AH14-0AB0, цена на которые будет снижена, за счет системы персональной скидки, можно в компании ООО «МАРК».

По всем, появившимся у Вас вопросам, как например: доставка, цена, комплектация, монтаж, документация, паспорт, характеристики, техническое описание, применяемость, отправка в регионы и так далее, Вы можете связаться с нашими менеджерами по номеру телефона +7 (495) 589-56-84.

Купить 6ES7315-2AH14-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAPK» Если у Вас есть вопросы, связанные с 6ES7315-2AH14-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPK» занимается продажей горелочного оборудования, в том числе и 6ES7315-2AH14-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Дополнительные товары

Сопутствующие товары

НаименованиеАртикулОписаниеИзображение
6ES7321-1BL00-0AA06ES7321-1BL00-0AA0SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО...6ES7321-1BL00-0AA0 SIEMENS Системы автоматизации: 6ES7321-1BL00-0AA0 цена, купить
6ES7331-7KF02-0AB06ES7331-7KF02-0AB0SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ...6ES7331-7KF02-0AB0 SIEMENS Системы автоматизации: 6ES7331-7KF02-0AB0 цена, купить
6ES7972-0BA52-0XA06ES7972-0BA52-0XA0SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ...6ES7972-0BA52-0XA0 SIEMENS Системы автоматизации: 6ES7972-0BA52-0XA0 цена, купить
6ES7315-2EH14-0AB06ES7315-2EH14-0AB0SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФ...6ES7315-2EH14-0AB0 SIEMENS Системы автоматизации: 6ES7315-2EH14-0AB0 цена, купить
6ES7322-1BL00-0AA06ES7322-1BL00-0AA0SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО...6ES7322-1BL00-0AA0 SIEMENS Системы автоматизации: 6ES7322-1BL00-0AA0 цена, купить
6ES7331-1KF02-0AB06ES7331-1KF02-0AB0SIMATIC S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, ОПТОИЗОЛИРОВАННЫЙ, 8 AI...6ES7331-1KF02-0AB0 SIEMENS Системы автоматизации: 6ES7331-1KF02-0AB0 цена, купить
6ES7153-2BA10-0XB06ES7153-2BA10-0XB0SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 ...6ES7153-2BA10-0XB0 SIEMENS Системы автоматизации: 6ES7153-2BA10-0XB0 цена, купить
6ES7392-1AJ00-0AA06ES7392-1AJ00-0AA0SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ...6ES7392-1AJ00-0AA0 SIEMENS Системы автоматизации: 6ES7392-1AJ00-0AA0 цена, купить
6ES7392-1AM00-0AA06ES7392-1AM00-0AA0SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ...6ES7392-1AM00-0AA0 SIEMENS Системы автоматизации: 6ES7392-1AM00-0AA0 цена, купить
6ES7972-0BB12-0XA06ES7972-0BB12-0XA0SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ...6ES7972-0BB12-0XA0 SIEMENS Системы автоматизации: 6ES7972-0BB12-0XA0 цена, купить
6ES7972-0BA12-0XA06ES7972-0BA12-0XA0SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ...6ES7972-0BA12-0XA0 SIEMENS Системы автоматизации: 6ES7972-0BA12-0XA0 цена, купить
6AV2124-0MC01-0AX06AV2124-0MC01-0AX0SIMATIC TP1200 COMFORT, ПАНЕЛЬ ОПЕРАТОРА СЕРИИ COMFORT, WINDOWS CE 6.0, ...6AV2124-0MC01-0AX0 SIEMENS Системы автоматизации: 6AV2124-0MC01-0AX0 цена, купить
6ES7138-4CA01-0AA06ES7138-4CA01-0AA0SIMATIC DP, СИЛОВОЙ МОДУЛЬ PM-E FOR ДЛЯ ET 200S, =24 DC С ДИАГНОСТИКОЙ6ES7138-4CA01-0AA0 SIEMENS Системы автоматизации: 6ES7138-4CA01-0AA0 цена, купить
6ES7972-0AA02-0XA06ES7972-0AA02-0XA0SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MP...6ES7972-0AA02-0XA0 SIEMENS Системы автоматизации: 6ES7972-0AA02-0XA0 цена, купить
6ES7131-4BF00-0AA06ES7131-4BF00-0AA0SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА ДЛЯ ET 200S, 8 DI =2...6ES7131-4BF00-0AA0 SIEMENS Системы автоматизации: 6ES7131-4BF00-0AA0 цена, купить
6ES7390-1AE80-0AA06ES7390-1AE80-0AA0SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM6ES7390-1AE80-0AA0 SIEMENS Системы автоматизации: 6ES7390-1AE80-0AA0 цена, купить
6ES7321-1BH02-0AA06ES7321-1BH02-0AA0SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО...6ES7321-1BH02-0AA0 SIEMENS Системы автоматизации: 6ES7321-1BH02-0AA0 цена, купить
6ES7341-1CH02-0AE06ES7341-1CH02-0AE0SIMATIC S7-300, КОММУНИКАЦИОНЫЙ ПРОЦЕССОР CP341С ИНТЕРФЕЙСОМ RS422/485, ...6ES7341-1CH02-0AE0 SIEMENS Системы автоматизации: 6ES7341-1CH02-0AE0 цена, купить
6ES7317-2EK14-0AB06ES7317-2EK14-0AB0SIMATIC S7-300, ЦПУ CPU 317-2 PN/DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙ...6ES7317-2EK14-0AB0 SIEMENS Системы автоматизации: 6ES7317-2EK14-0AB0 цена, купить
6AV2123-2GB03-0AX06AV2123-2GB03-0AX0SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН...6AV2123-2GB03-0AX0 SIEMENS Системы автоматизации: 6AV2123-2GB03-0AX0 цена, купить
6AV2124-0GC01-0AX06AV2124-0GC01-0AX0SIMATIC TP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО...6AV2124-0GC01-0AX0 SIEMENS Системы автоматизации: 6AV2124-0GC01-0AX0 цена, купить
6ES7153-2AR04-0XA06ES7153-2AR04-0XA0SIMATIC DP, КОМПЛЕКТ РЕЗЕРВИРОВАННОЙ СБОРКИ ET200M, В СОСТАВЕ: 2X ИНТЕРФ...6ES7153-2AR04-0XA0 SIEMENS Системы автоматизации: 6ES7153-2AR04-0XA0 цена, купить
6ES7972-0BB52-0XA06ES7972-0BB52-0XA0SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ...6ES7972-0BB52-0XA0 SIEMENS Системы автоматизации: 6ES7972-0BB52-0XA0 цена, купить
6ES7392-1BM01-0AA06ES7392-1BM01-0AA0SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ...6ES7392-1BM01-0AA0 SIEMENS Системы автоматизации: 6ES7392-1BM01-0AA0 цена, купить
6ES7138-4DA04-0AB06ES7138-4DA04-0AB0SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 СЧЕТЧИК 24В/100КГЦ, 15 ММ ...6ES7138-4DA04-0AB0 SIEMENS Системы автоматизации: 6ES7138-4DA04-0AB0 цена, купить
6ES7972-0DA00-0AA06ES7972-0DA00-0AA0SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI6ES7972-0DA00-0AA0 SIEMENS Системы автоматизации: 6ES7972-0DA00-0AA0 цена, купить
6ES7332-5HF00-0AB06ES7332-5HF00-0AB0SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО...6ES7332-5HF00-0AB0 SIEMENS Системы автоматизации: 6ES7332-5HF00-0AB0 цена, купить
6ES7953-8LJ31-0AA06ES7953-8LJ31-0AA0SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 512 КБАЙТ6ES7953-8LJ31-0AA0 SIEMENS Системы автоматизации: 6ES7953-8LJ31-0AA0 цена, купить
6ES7315-2AH14-0AB06ES7315-2AH14-0AB0SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 2...6ES7315-2AH14-0AB0 SIEMENS Системы автоматизации: 6ES7315-2AH14-0AB0 цена, купить
6ES7332-5HD01-0AB06ES7332-5HD01-0AB0SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО...6ES7332-5HD01-0AB0 SIEMENS Системы автоматизации: 6ES7332-5HD01-0AB0 цена, купить
6ES7131-4BD01-0AA06ES7131-4BD01-0AA0SIMATIC DP, 5 ЭЛЕКТРОННЫХ МОДУЛЕЙ ДЛЯ ET 200S, 4 DI STANDARD, 4 ДИСКРЕТН...6ES7131-4BD01-0AA0 SIEMENS Системы автоматизации: 6ES7131-4BD01-0AA0 цена, купить
6ES7153-1AA03-0XB06ES7153-1AA03-0XB0SIMATIC DP, IM153-1, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M: ВСТРОЕННЫЙ ИНТЕРФЕ...6ES7153-1AA03-0XB0 SIEMENS Системы автоматизации: 6ES7153-1AA03-0XB0 цена, купить
6ES7322-1BH01-0AA06ES7322-1BH01-0AA0SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО...6ES7322-1BH01-0AA0 SIEMENS Системы автоматизации: 6ES7322-1BH01-0AA0 цена, купить
6AV2123-2DB03-0AX06AV2123-2DB03-0AX0SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP400 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН...6AV2123-2DB03-0AX0 SIEMENS Системы автоматизации: 6AV2123-2DB03-0AX0 цена, купить
6ES7953-8LL31-0AA06ES7953-8LL31-0AA0SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА6ES7953-8LL31-0AA0 SIEMENS Системы автоматизации: 6ES7953-8LL31-0AA0 цена, купить
6AV2124-0QC02-0AX06AV2124-0QC02-0AX0SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНС...6AV2124-0QC02-0AX0 SIEMENS Системы автоматизации: 6AV2124-0QC02-0AX0 цена, купить
6ES7314-6EH04-0AB06ES7314-6EH04-0AB0SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ,...6ES7314-6EH04-0AB0 SIEMENS Системы автоматизации: 6ES7314-6EH04-0AB0 цена, купить
6ES7134-4GB01-0AB06ES7134-4GB01-0AB0SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STAND. I-2DMU 2 СТАНДАР...6ES7134-4GB01-0AB0 SIEMENS Системы автоматизации: 6ES7134-4GB01-0AB0 цена, купить
6ES7193-4CB30-0AA06ES7193-4CB30-0AA0SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E15C24-01 ДЛЯ УСТАНОВКИ ЭЛЕК...6ES7193-4CB30-0AA0 SIEMENS Системы автоматизации: 6ES7193-4CB30-0AA0 цена, купить
6ES7195-7HB00-0XA06ES7195-7HB00-0XA0SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕ...6ES7195-7HB00-0XA0 SIEMENS Системы автоматизации: 6ES7195-7HB00-0XA0 цена, купить
6AV2124-0JC01-0AX06AV2124-0JC01-0AX0SIMATIC TP900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО...6AV2124-0JC01-0AX0 SIEMENS Системы автоматизации: 6AV2124-0JC01-0AX0 цена, купить
6ES7390-1AF30-0AA06ES7390-1AF30-0AA0SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM6ES7390-1AF30-0AA0 SIEMENS Системы автоматизации: 6ES7390-1AF30-0AA0 цена, купить
6ES7132-4BF00-0AA06ES7132-4BF00-0AA0SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ ET 200S, 8 DO =...6ES7132-4BF00-0AA0 SIEMENS Системы автоматизации: 6ES7132-4BF00-0AA0 цена, купить
6ES7151-1AA06-0AB06ES7151-1AA06-0AB0SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-1 STANDARD ДЛЯ ET200S, ВКЛЮЧАЯ ТЕР...6ES7151-1AA06-0AB0 SIEMENS Системы автоматизации: 6ES7151-1AA06-0AB0 цена, купить
6ES7151-3AA23-0AB06ES7151-3AA23-0AB0SIMATIC DP,ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-3 PN ST ДЛЯ ET200S, СКОРОСТЬ ПЕРЕДА...6ES7151-3AA23-0AB0 SIEMENS Системы автоматизации: 6ES7151-3AA23-0AB0 цена, купить
6ES7158-0AD01-0XA06ES7158-0AD01-0XA0SIMATIC DP, DP/DP COUPLER: МОДУЛЬ СВЯЗИ МЕЖДУ ДВУМЯ СЕТЯМИ PROFIBUS-DP, ...6ES7158-0AD01-0XA0 SIEMENS Системы автоматизации: 6ES7158-0AD01-0XA0 цена, купить
6ES7331-7NF10-0AB06ES7331-7NF10-0AB0SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГ. СИГНАЛОВ: ГАЛЬВ. РАЗДЕЛЕНИЕ...6ES7331-7NF10-0AB0 SIEMENS Системы автоматизации: 6ES7331-7NF10-0AB0 цена, купить
6ES7365-0BA01-0AA06ES7365-0BA01-0AA0SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОК...6ES7365-0BA01-0AA0 SIEMENS Системы автоматизации: 6ES7365-0BA01-0AA0 цена, купить
6ES7332-7ND02-0AB06ES7332-7ND02-0AB0SIMATIC S7, SM 332 МОДУЛЬ АНАЛОГОВОГО ВЫВОДА С РАЗДЕЛЕНИЕМ КАНАЛОВ, 4 AO...6ES7332-7ND02-0AB0 SIEMENS Системы автоматизации: 6ES7332-7ND02-0AB0 цена, купить
6ES7195-1GA00-0XA06ES7195-1GA00-0XA0SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 А...6ES7195-1GA00-0XA0 SIEMENS Системы автоматизации: 6ES7195-1GA00-0XA0 цена, купить

Технические характеристики 6ES73152AH140AB0
SIMATIC S7-300, CPU 315-2DP CPU WITH MPI INTERFACE INTEGRATED 24 V DC POWER SUPPLY 256 KBYTE WORKING MEMORY 2. INTERFACE DP-MASTER/SLAVE MICRO MEMORY CARD NECESSARY
Общая информация
Версия продукта01
Версия микропрограммного обеспеченияV3.3
Инженерное обеспечение с помощью
пакета программного обеспечения для программированияSTEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.2 + SP1 с HSP 218
Напряжение питания
Номинальное значение (пост. ток)
24 В пост. токаДа
Допустимый диапазон, нижний предел (пост. ток)19,2 V
Допустимый диапазон, верхний предел (пост. ток)28,8 V
Внешняя защита предохранителями для питающих линий (рекомендуется)мин. 2 A
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 ms
Мин. частота повторения импульсов1 s
Входной ток
Потребление тока (номинальное)850 mA
Потребление тока (в режиме холостого хода), тип.150 mA
Нормальный ток включения3,5 A
It1 A·s
Рассеиваемая мощность
Нормальная рассеиваемая мощность4,5 W
Запоминающее устройство
Оперативное запоминающее устройство
встроенный256 kbyte
расширяемоеНет
Емкость остаточной памяти для остаточных блоков данных128 kbyte
Память загрузки
вставная (MMC)Да
вставная (MMC), макс.8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования)10 y
Хранение в буфере
естьДа; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
без АКБДа; Программа и данные
Время обработки ЦП
нормальное время операций побитовой обработки0,05 µs
нормальное время операций со словами0,09 µs
нормальное время выполнения операций арифметики с фиксированной точкой0,12 µs
нормальное время выполнения операций с плавающей точкой0,45 µs
Блоки ЦП
Число блоков (общее)1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер64 kbyte
Функциональные блоки (FB)
Макс. число1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер64 kbyte
Функции (FC)
Макс. число1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер64 kbyte
Организационные блоки (OB)
Описаниесм. систему команд
Макс. размер64 kbyte
Число свободных организационных блоков циклического выполнения1; OB 1
Число организационных блоков прерывания по времени1; OB 10
Число организационных блоков прерываний с задержкой2; OB 20, 21
Число организационных блоков циклических прерываний4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания1; OB 40
Число организационных блоков прерывания DPV13; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации1; OB 61
Число пусковых организационных блоков1; OB 100
Число организационных блоков обработки асинхронных ошибок5; Организационные блоки 80, 82, 85, 86
Число организационных блоков обработки синхронных ошибок2; OB 121, 122
Глубина вложенности
на класс приоритета16
дополнительно на организационный блок обработки ошибок4
Счетчики, таймеры и их остаток
Счетчик S7
Число256
Остаточность
— настраиваетсяДа
— нижний предел0
— верхний предел255
— предварительно заданоот Z 0 до Z 7
Диапазон счета
— нижний предел0
— верхний предел999
Счетчик IEC
естьДа
ВидСистемный функциональный блок
Числонеограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число256
Остаточность
— настраиваетсяДа
— нижний предел0
— верхний предел255
— предварительно заданобез остаточности
Временной диапазон
— нижний предел10 ms
— верхний предел9 990 s
Таймер IEC
естьДа
ВидСистемный функциональный блок
Числонеограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток
остаточная область данных, общаяВсе, макс. 128 Кбайт
Маркер
Макс. число2 048 byte
Есть остатокДа; от MB 0 до MB 2047
Предварительно заданный остатокот MB 0 до MB 15
Число меток синхронизации8; 1 байт маркера
Блоки управляющих данных
Макс. число1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер64 kbyte
Настраиваемый остатокДа; посредством свойства Non Retain на блоке данных
Предварительно заданный остатокДа
Локальные данные
на класс приоритета, макс.32 kbyte; макс. 2 Кбайт на блок
Адресная область
Периферийная адресная область
Вводы2 048 byte
Выводы2 048 byte
в том числе децентрализованных
— Вводы2 048 byte
— Выводы2 048 byte
Образ процесса
Вводы2 048 byte
Выводы2 048 byte
Вводы, настраивается2 048 byte
Выводы, настраивается2 048 byte
Вводы, предварительно задано128 byte
Выводы, предварительно задано128 byte
Частичный образ процесса
Макс. число частичных образов процесса1
Цифровые каналы
Вводы16 384
— в том числе централизованных1 024
Выводы16 384
— в том числе централизованных1 024
Аналоговые каналы
Вводы1 024
— в том числе централизованных256
Выводы1 024
— в том числе централизованных256
Конфигурация аппаратного обеспечения
Количество расширительных устройств, макс.3
Число ведущих устройств DP
встроенный1
по CP4
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули8
Коммуникационные процессоры, LAN10
Монтажные стойки
Макс. число монтажных стоек4
Макс. число модулей на монтажную стойку8
Время
Часы
буферные и синхронизируемыеДа
Время хранения в буфере6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день10 s; норм.: 2 с
Работа часов после включения сетевого питанияПосле отключения сети часы продолжают работать
Работа часов после завершения времени хранения в буфереЧасы продолжают работать с момента времени, в который была отключена сеть
Счетчик рабочего времени
Число1
Числовые значения/диапазон числовых значений0
Диапазон значенийот 0 до 2^31 часов (при использовании SFC 101)
Степень детализации1 час
остаточн.Да; при каждом запуске нужно запускать заново
Синхронизация времени
поддерживаетсяДа
на MPI, ведущее устройствоДа
на MPI, починенное устройствоДа
на DP, ведущее устройствоДа; для подчиненного устройства DP только время подчиненного устройств
на DP, подчиненное устройствоДа
в AS, ведущее устройствоДа
в AS, подчиненное устройствоНет
Цифровые входы
Число входов0
Цифровые выводы
Вид выходов0
Аналоговые вводы
Число аналоговых входов0
Аналоговые выводы
Число аналоговых выходов0
Интерфейсы
Число интерфейсов Industrial Ethernet0
Число интерфейсов RS 4852; MPI и PROFIBUS DP
Число интерфейсов RS 4220
1. интерфейс
Тип интерфейсавстроенный интерфейс RS 485
Физические параметрыRS 485
гальванически развязанныйНет
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)200 mA
Функции
MPIДа
Ведущее устройство PROFIBUS DPНет
Подчиненное устройство PROFIBUS DPНет
Двухточечное соединениеНет
MPI
Макс. скорости передачи данных187,5 kbit/s
Службы
— Связь PG/OPДа
— МаршрутизацияДа
— Глобальная система передачи данныхДа
— Базовая S7-связьДа
— S7-связьДа; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиентаНет
— S7-связь, в качестве сервераДа
2. интерфейс
Тип интерфейсавстроенный интерфейс RS 485
Физические параметрыRS 485
гальванически развязанныйДа
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)200 mA
Функции
MPIНет
Ведущее устройство PROFIBUS DPДа
Подчиненное устройство PROFIBUS DPДа
Двухточечное соединениеНет
Ведущее устройство DP
Макс. скорости передачи данных12 Mbit/s
Макс. число подчиненных устройств DP124; на станцию
Службы
— Связь PG/OPДа
— МаршрутизацияДа
— Глобальная система передачи данныхНет
— Базовая S7-связьДа; только интерфейсные модули
— S7-связьДа; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиентаНет
— S7-связь, в качестве сервераДа
— РавноудаленностьДа
— Тактовая синхронизацияДа; OB 61
— Синхронизация/замораживание (SYNC/FREEZE)Да
— Активация/деактивация подчиненного устройства DPДа
— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP8
— DPV1Да
Адресная область
— Макс. число входов2 048 byte
— Макс. число выходов2 048 byte
Полезные данные на подчиненное устройство DP
— Макс. число входов244 byte
— Макс. число выходов244 byte
Подчиненное устройство DP
GSD-файлТекущий файл GSD можно загрузить по адресу: http://www.siemens.com/profibus-gsd
Макс. скорости передачи данных12 Mbit/s
автоматический поиск скорости передачи данныхДа; только при пассивном интерфейсе
Макс. адресная область32
Макс. количество полезных данных на адресную область32 byte
Службы
— Связь PG/OPДа
— МаршрутизацияДа; только при активном интерфейсе
— Глобальная система передачи данныхНет
— Базовая S7-связьНет
— S7-связьДа; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиентаНет
— S7-связь, в качестве сервераДа
— Прямой обмен данными (поперечная связь)Да
— DPV1Нет
Передающий накопитель
— Вводы244 byte
— Выводы244 byte
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)Да
Функции связи
Связь PG/OPДа
Маршрутизация наборов данныхДа
Глобальная система передачи данных
поддерживаетсяДа
Макс. число GD-контуров8
Макс. число GD-пакетов8
Макс. число GD-пакетов, отправитель8
Макс. число GD-пакетов, получатель8
Макс. размер GD-пакетов22 byte
Макс. размер GD-пакетов (из них согласованных)22 byte
Базовая S7-связь
поддерживаетсяДа
Макс. количество полезных данных на запрос76 byte
Макс. количество полезных данных на запрос (из них согласованных)76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
поддерживаетсяДа
в качестве сервераДа
в качестве клиентаДа; посредством CP и загружаемых FB
Макс. количество полезных данных на запрос180 byte; при использовании PUT/GET
Макс. количество полезных данных на запрос (из них согласованных)240 byte; в качестве сервера
S5-совместимая связь
поддерживаетсяДа; посредством CP и загружаемых FC
Число соединений
общее16
применяется для PG-связи15
— резервируется для PG-связи1
— настраивается для PG-связи, мин.1
— настраивается для PG-связи, макс.15
применяется для OP-связи15
— резервируется для OP-связи1
— настраивается для OP-связи, мин.1
— настраивается для OP-связи, макс.15
применяется для базовой S7-связи12
— резервируется для базовой S7-связи0
— настраивается для S7-связи, мин.0
— настраивается для S7-связи, макс.12
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения16; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессовДа
макс. число одновременно активных блоков Alarm-S300
Функции испытания и ввода в эксплуатацию
Блок состоянияДа; до 2 одновременно
Одиночный шагДа
Число контрольных точек4
Состояние/управление
Переменные состояние/управленияДа
Переменныевходы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных30
— из них переменных состояния, макс.30
— из них переменных управления, макс.14
Принудительное исполнение
Принудительное исполнениеДа
Принудительное исполнение, переменныеВходы, выходы
Макс. число переменных10
Диагностический буфер
естьДа
Макс. число элементов500
— настраиваетсяНет
— из них устойчивых к отказу сети100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме RUN
— настраиваетсяДа; с 10 до 499
— предварительно задано10
Сервисные данные
считываемыеДа
Окружающие условия
Температура окружающей среды при эксплуатации
мин.0 °C
макс.60 °C
Проектирование
Программное обеспечение для проектирования
STEP 7Да; не ниже версии V 5.2 SP1 + аппаратное обновление
Программирование
Операционный резервсм. систему команд
Круглые скобки8
Системные функции (SFC)см. систему команд
Системные функциональные блоки (SFB)см. систему команд
Язык программирования
— KOPДа
— FUPДа
— AWLДа
— SCLДа
— CFCДа
— GRAPHДа
— HiGraph®Да
Защита ноу-хау
Защита программ пользователя/защита паролемДа
Кодирование блоковДа; с S7-Block Privacy
Размеры
Ширина40 mm
Высота125 mm
Глубина130 mm
Массы
Масса, прибл.290 g
последнее изменение:20.06.2016



Цены на сайте носят розничный характер без учета НДС 20%, и не являются публичной офертой. Для уточнения цены обращайтесь к нашим менеджерам по телефону 8 (800) 201-64-80, или по средствам электронной почты siemens@rusmark.ru.
ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. Тел.: 8 (800) 201-64-80 | Еmail: siemens@rusmark.ru | © 1996-
Пользовательское соглашение

Заказать обратный звонок
