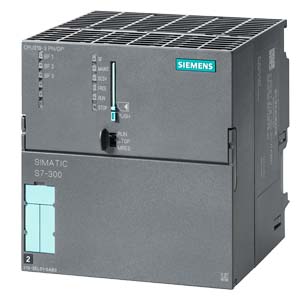

SIMATIC S7-300 CPU 319-3 PN/DP, ЦПУ С 2 МБАЙТАМИ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, 3. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, НЕОБХОДИМА КАРТА ПАМЯТИ MMC
6ES7318-3EL01-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
CPU 319-3 PN/DP
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
230
Размеры упаковки:
13,20 x 15,20 x 12,60CM
Оборудование SIEMENS Системы автоматизации.
Области применения 6ES7318-3EL01-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
| Характеристики товара | |
|---|---|
| EAN | 4025515076179 |
| Товарный код | 85371091 |
| Раздел каталога | ST73 |
| Группа продукта | 4030 |
| Дата соответствия RoHS | 06.10.2009 |
| Заказные данные | 6ES7318-3EL01-0AB0, 6ES73183EL010AB0, 6ES7318-3ELO1-OABO, 6ES73183ELO1OABO |
Системы автоматизации SIEMENS 6ES7318-3EL01-0AB0
Контроллеры компании SIEMENS 6ES7318-3EL01-0AB0 – это универсальные настраиваемые модульные контроллеры для выполнения различных задач в сфере автоматического контроля среднего и низкого уровня сложности.
Программируемый контроллер модульный 6ES7318-3EL01-0AB0 SIEMENS характеризуется:широким спектром интегрированных функций на основе операционной системы, отсутствием нужды в систематическом техническом уходе устройства, широкими коммуникационными возможностями, доступом к применению структур распределенной и локальной систем ввода-вывода, а такжелегкостью настройки, эксплуатации и установки.
Использованию элементов управления более эффективным методом благоприятствует наличие разнообразного диапазона компонентов вывода-ввода дискретных и аналоговых сигналов, центральных процессоров, интерфейсных модулей, коммуникационных и функциональных элементов, а так же элементов блоков энергопитания.
Купить контроллеры SIEMENS 6ES7318-3EL01-0AB0, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, как например: цена, техническое описание, комплектация, паспорт, документация, отправка в регионы, характеристики, доставка, монтаж, применяемость и т.д., звоните нашим менеджерам по номеру +7 (495) 589-56-84.
Купить 6ES7318-3EL01-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАPК»
Если у Вас есть вопросы, связанные с 6ES7318-3EL01-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «МAРK» занимается продажей горелочного оборудования, в том числе и 6ES7318-3EL01-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7321-1BL00-0AA0 | 6ES7321-1BL00-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7331-7KF02-0AB0 | 6ES7331-7KF02-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ... |  |
| 6ES7972-0BA52-0XA0 | 6ES7972-0BA52-0XA0 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7315-2EH14-0AB0 | 6ES7315-2EH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФ... |  |
| 6ES7322-1BL00-0AA0 | 6ES7322-1BL00-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7331-1KF02-0AB0 | 6ES7331-1KF02-0AB0 | SIMATIC S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, ОПТОИЗОЛИРОВАННЫЙ, 8 AI... |  |
| 6ES7153-2BA10-0XB0 | 6ES7153-2BA10-0XB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 ... |  |
| 6ES7392-1AJ00-0AA0 | 6ES7392-1AJ00-0AA0 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7392-1AM00-0AA0 | 6ES7392-1AM00-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7972-0BB12-0XA0 | 6ES7972-0BB12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6ES7972-0BA12-0XA0 | 6ES7972-0BA12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6AV2124-0MC01-0AX0 | 6AV2124-0MC01-0AX0 | SIMATIC TP1200 COMFORT, ПАНЕЛЬ ОПЕРАТОРА СЕРИИ COMFORT, WINDOWS CE 6.0, ... |  |
| 6ES7138-4CA01-0AA0 | 6ES7138-4CA01-0AA0 | SIMATIC DP, СИЛОВОЙ МОДУЛЬ PM-E FOR ДЛЯ ET 200S, =24 DC С ДИАГНОСТИКОЙ |  |
| 6ES7972-0AA02-0XA0 | 6ES7972-0AA02-0XA0 | SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MP... |  |
| 6ES7131-4BF00-0AA0 | 6ES7131-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА ДЛЯ ET 200S, 8 DI =2... |  |
| 6ES7390-1AE80-0AA0 | 6ES7390-1AE80-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM |  |
| 6ES7321-1BH02-0AA0 | 6ES7321-1BH02-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7341-1CH02-0AE0 | 6ES7341-1CH02-0AE0 | SIMATIC S7-300, КОММУНИКАЦИОНЫЙ ПРОЦЕССОР CP341С ИНТЕРФЕЙСОМ RS422/485, ... |  |
| 6ES7317-2EK14-0AB0 | 6ES7317-2EK14-0AB0 | SIMATIC S7-300, ЦПУ CPU 317-2 PN/DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙ... |  |
| 6AV2123-2GB03-0AX0 | 6AV2123-2GB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6AV2124-0GC01-0AX0 | 6AV2124-0GC01-0AX0 | SIMATIC TP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7153-2AR04-0XA0 | 6ES7153-2AR04-0XA0 | SIMATIC DP, КОМПЛЕКТ РЕЗЕРВИРОВАННОЙ СБОРКИ ET200M, В СОСТАВЕ: 2X ИНТЕРФ... |  |
| 6ES7972-0BB52-0XA0 | 6ES7972-0BB52-0XA0 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7392-1BM01-0AA0 | 6ES7392-1BM01-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7138-4DA04-0AB0 | 6ES7138-4DA04-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 СЧЕТЧИК 24В/100КГЦ, 15 ММ ... |  |
| 6ES7972-0DA00-0AA0 | 6ES7972-0DA00-0AA0 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI |  |
| 6ES7332-5HF00-0AB0 | 6ES7332-5HF00-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7953-8LJ31-0AA0 | 6ES7953-8LJ31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 512 КБАЙТ | |
| 6ES7315-2AH14-0AB0 | 6ES7315-2AH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 2... |  |
| 6ES7332-5HD01-0AB0 | 6ES7332-5HD01-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7131-4BD01-0AA0 | 6ES7131-4BD01-0AA0 | SIMATIC DP, 5 ЭЛЕКТРОННЫХ МОДУЛЕЙ ДЛЯ ET 200S, 4 DI STANDARD, 4 ДИСКРЕТН... |  |
| 6ES7153-1AA03-0XB0 | 6ES7153-1AA03-0XB0 | SIMATIC DP, IM153-1, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M: ВСТРОЕННЫЙ ИНТЕРФЕ... |  |
| 6ES7322-1BH01-0AA0 | 6ES7322-1BH01-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6AV2123-2DB03-0AX0 | 6AV2123-2DB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP400 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6ES7953-8LL31-0AA0 | 6ES7953-8LL31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА |  |
| 6AV2124-0QC02-0AX0 | 6AV2124-0QC02-0AX0 | SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНС... |  |
| 6ES7314-6EH04-0AB0 | 6ES7314-6EH04-0AB0 | SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ,... |  |
| 6ES7134-4GB01-0AB0 | 6ES7134-4GB01-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STAND. I-2DMU 2 СТАНДАР... |  |
| 6ES7193-4CB30-0AA0 | 6ES7193-4CB30-0AA0 | SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E15C24-01 ДЛЯ УСТАНОВКИ ЭЛЕК... |  |
| 6ES7195-7HB00-0XA0 | 6ES7195-7HB00-0XA0 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕ... |  |
| 6AV2124-0JC01-0AX0 | 6AV2124-0JC01-0AX0 | SIMATIC TP900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7390-1AF30-0AA0 | 6ES7390-1AF30-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM |  |
| 6ES7132-4BF00-0AA0 | 6ES7132-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ ET 200S, 8 DO =... |  |
| 6ES7151-1AA06-0AB0 | 6ES7151-1AA06-0AB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-1 STANDARD ДЛЯ ET200S, ВКЛЮЧАЯ ТЕР... |  |
| 6ES7151-3AA23-0AB0 | 6ES7151-3AA23-0AB0 | SIMATIC DP,ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-3 PN ST ДЛЯ ET200S, СКОРОСТЬ ПЕРЕДА... |  |
| 6ES7158-0AD01-0XA0 | 6ES7158-0AD01-0XA0 | SIMATIC DP, DP/DP COUPLER: МОДУЛЬ СВЯЗИ МЕЖДУ ДВУМЯ СЕТЯМИ PROFIBUS-DP, ... |  |
| 6ES7331-7NF10-0AB0 | 6ES7331-7NF10-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГ. СИГНАЛОВ: ГАЛЬВ. РАЗДЕЛЕНИЕ... |  |
| 6ES7365-0BA01-0AA0 | 6ES7365-0BA01-0AA0 | SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОК... |  |
| 6ES7332-7ND02-0AB0 | 6ES7332-7ND02-0AB0 | SIMATIC S7, SM 332 МОДУЛЬ АНАЛОГОВОГО ВЫВОДА С РАЗДЕЛЕНИЕМ КАНАЛОВ, 4 AO... |  |
| 6ES7195-1GA00-0XA0 | 6ES7195-1GA00-0XA0 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 А... |  |
Технические характеристики 6ES73183EL010AB0
 | SIMATIC S7-300 CPU 319-3 PN/DP, CENTRAL PROCESSING UNIT WITH 2 MBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE DP-MASTER/SLAVE, 3. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, MICRO MEMORY CARD NECESSARY | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.2 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V5.5 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Входной ток | ||
| Потребление тока (номинальное) | 1 250 mA | |
| Потребление тока (в режиме холостого хода), тип. | 500 mA | |
| Нормальный ток включения | 4 A | |
| It | 1,2 A·s | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 14 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 2 048 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 700 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да | |
| без АКБ | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,004 µs | |
| нормальное время операций со словами | 0,01 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,01 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,04 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 4 096; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 4 096; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 4 096; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 4 096; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 (OB 35: минимальный настраиваемый тактовый импульс = 500 мкс) | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO) | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 2 047 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 2 047 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 700 Кбайт | |
| Маркер | ||
| Макс. число | 8 192 byte | |
| Есть остаток | Да; от MB 0 до MB 8191 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 4 096; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 8 192 byte | |
| Выводы | 8 192 byte | |
| в том числе децентрализованных | ||
| — Вводы | 8 192 byte | |
| — Выводы | 8 192 byte | |
| Образ процесса | ||
| Вводы | 8 192 byte | |
| Выводы | 8 192 byte | |
| Вводы, настраивается | 8 192 byte | |
| Выводы, настраивается | 8 192 byte | |
| Вводы, предварительно задано | 256 byte | |
| Выводы, предварительно задано | 256 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | |
| Цифровые каналы | ||
| Вводы | 65 536 | |
| — в том числе централизованных | 1 024 | |
| Выводы | 65 536 | |
| — в том числе централизованных | 1 024 | |
| Аналоговые каналы | ||
| Вводы | 4 096 | |
| — в том числе централизованных | 256 | |
| Выводы | 4 096 | |
| — в том числе централизованных | 256 | |
| Конфигурация аппаратного обеспечения | ||
| Число ведущих устройств DP | ||
| встроенный | 2 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 4 | |
| Числовые значения/диапазон числовых значений | от 0 до 3 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Да | |
| на Ethernet по NTP | Да; в качестве клиента | |
| Цифровые входы | ||
| Число входов | 0 | |
| Цифровые выводы | ||
| Вид выходов | 0 | |
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 1; 2 порта (коммутатор) RJ45 | |
| Число интерфейсов RS 485 | 2; комбинированны MPI/PROFIBUS DP и PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 150 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| Ведущее устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 124 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Поддержка равноудаленности | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Подчиненное устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 2. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Нет | |
| Устройство ввода-вывода PROFINET | Нет | |
| PROFINET CBA | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP | |
| Открытая связь IE | Нет | |
| Интернет-сервер | Нет | |
| Ведущее устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 124 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Да; OB 61 – тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно) | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Подчиненное устройство DP | ||
| GSD-файл | Текущий файл GSD можно загрузить по адресу: http://www.siemens.com/profibus-gsd | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 3. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet RJ45 | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да; 10/100 Мбит/с | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Изменение IP-адреса на время прохождения, поддерживается | Да | |
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Резервирование среды передачи | ||
| поддерживается | Да | |
| Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |
| Макс. число абонентов в кольце | 50 | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Да; также с функциями интерфейсного устройства | |
| Устройство ввода-вывода PROFINET | Да; также одновременно с функциями контроллера ввода-вывода | |
| PROFINET CBA | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| Интернет-сервер | Да | |
| — Число HTTP-клиентов | 5 | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Да; OB 61 – тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно) | |
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| — Shared Device | Да | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | |
| — Макс. число подключаемых устройств ввода-вывода | 256 | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — из них на линию, макс. | 64 | |
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | 256 | |
| — из них на линию, макс. | 61 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 256 | |
| — из них на линию, макс. | 256 | |
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Смена устройства без съемного носителя данных | Да | |
| — Тактовые импульсы передачи | 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости") | |
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные") | |
| Адресная область | ||
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| — Макс. согласованность полезных данных | 1 024 byte | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| — IRT | Да | |
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Передающий накопитель | ||
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| Подмодули | ||
| — Макс. число | 64 | |
| — Макс. количество полезных данных на подмодуль | 1 024 byte | |
| PROFINET CBA | ||
| ацикличная передача данных | Да | |
| цикличная передача данных | Да | |
| Открытая связь IE | ||
| Макс. число соединений | 32 | |
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| Функция Keep- Alive, поддерживается | Да | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; по 2-му интерфейсу PROFIBUS DP или PROFINET | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Открытая связь IE | ||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 32 | |
| — Макс. размер данных для типа соединения 01H | 1 460 byte | |
| — Макс. размер данных для типа соединения 11H | 32 768 byte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 32 | |
| — Макс. размер данных | 32 768 byte | |
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 32 | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| Число HTTP-клиентов | 5 | |
| определенные пользователем сайты | Да | |
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | 20 % | |
| Число удаленных пользователей | 32 | |
| Число функций ведущего/подчиненного устройства | 50 | |
| Сумма всех подключений ведущего/подчиненного устройства | 3 000 | |
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | 24 000 byte | |
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | 24 000 byte | |
| Число аппаратных соединений PROFIBUS | 1 000 | |
| Макс. размер данных аппаратных соединений PROFIBUS | 8 000 byte | |
| Макс. размер данных на подключение | 1 400 byte | |
| Удаленные соединения с ацикличной передачей данных | ||
| — Частота сканирования: мин. интервал сканирования | 200 ms | |
| — Число входящих соединений | 100 | |
| — Число исходящих соединений | 100 | |
| — Макс. размер данных всех входящих соединений | 3 200 byte | |
| — Макс. размер данных всех исходящих соединений | 3 200 byte | |
| — Макс. размер данных на подключение | 1 400 byte | |
| Удаленные соединения с цикличной передачей данных | ||
| — Частота передачи данных: мин. интервал передачи данных | 1 ms | |
| — Число входящих соединений | 300 | |
| — Число исходящих соединений | 300 | |
| — Макс. размер данных всех входящих соединений | 4 800 byte | |
| — Макс. размер данных всех исходящих соединений | 4 800 byte | |
| — Макс. размер данных на подключение | 450 byte | |
| Переменные HMI по PROFINET (ациклично) | ||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 3; 2 x PN OPC/1 x iMap | |
| — Актуализация переменных HMI | 500 ms | |
| — Число переменных HMI | 600 | |
| — Макс. размер данных всех переменных HMI | 9 600 byte | |
| Функции PROFIBUS Proxy | ||
| — поддерживается | Да | |
| — Число подключенных устройств PROFIBUS | 32 | |
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | |
| Число соединений | ||
| общее | 32 | |
| применяется для PG-связи | 31 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 31 | |
| применяется для OP-связи | 31 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 31 | |
| применяется для базовой S7-связи | 30 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 30 | |
| применяется для S7-связи | 16 | |
| — резервируется для S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 16 | |
| макс. число экземпляров | 32 | |
| применяется для маршрутизации | X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, X2 в качестве ведущего устройства DP: макс. 24, X2 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X3 в качестве PROFINET: макс. 48 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100 | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; не ниже версии V 5.5 | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 120 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 1 250 g | |
| последнее изменение: | 20.06.2016 | |
