6ES7314-1AG14-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6ES7314-1AG14-0AB0
6ES7314-1AG14-0AB0

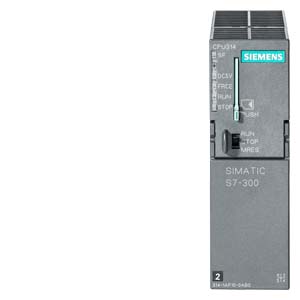

SIMATIC S7-300, ЦПУ CPU 314 С ИНТЕРФЕЙСОМ MPI, ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В, 128 КБАЙТА РАБОЧЕЙ ПАМЯТИ, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD
6ES7314-1AG14-0AB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
CPU 314
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
230
Размеры упаковки:
13,10 x 15,20 x 5,10CM
Продукция СИМЕНС Системы автоматизации.
Области применения 6ES7314-1AG14-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
| Характеристики товара | |
|---|---|
| EAN | 4025515077695 |
| Товарный код | 85371091 |
| Раздел каталога | ST73 |
| Группа продукта | 4030 |
| Дата соответствия RoHS | 25.11.2009 |
| Заказные данные | 6ES7314-1AG14-0AB0, 6ES73141AG140AB0, 6ES7314-1AG14-OABO, 6ES73141AG14OABO |
Системы автоматизации SIEMENS 6ES7314-1AG14-0AB0
Контроллеры компании SIEMENS 6ES7314-1AG14-0AB0 – это универсальные настраиваемые модульные контроллеры для решения различных задач в сфере автоматического контроля низкой и средней степени сложности.
Использованию элементов управления более эффективным путем благоприятствует наличие большого диапазона функциональных и коммуникационных модулей, центральных процессоров, модулей блоков энергопитания, интерфейсных модулей, а так же модулей вывода-ввода аналоговых и дискретных сигналов.
Контроллер программируемый модульный 6ES7314-1AG14-0AB0 СИМЕНС характеризуется:богатыми коммуникационными возможностями, отсутствием необходимости в систематическом техническом обслуживанииприбора, широким спектром интегрированных функций на базе операционной системы, доступом к применению структур распределенной и локальной служб вывода-ввода, а такжепростотой настройки, установки и эксплуатации.
Купить контроллеры СИМЕНС 6ES7314-1AG14-0AB0, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, таким как: паспорт, применяемость, документация, техническое описание, монтаж, доставка, комплектация, цена, отправка в регионы, характеристики и так далее, звоните по номеру +7 (495) 589-56-84.
Купить 6ES7314-1AG14-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАPК»
Если у Вас есть вопросы, связанные с 6ES7314-1AG14-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MАРK» занимается продажей горелочного оборудования, в том числе и 6ES7314-1AG14-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7321-1BL00-0AA0 | 6ES7321-1BL00-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7331-7KF02-0AB0 | 6ES7331-7KF02-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ... |  |
| 6ES7972-0BA52-0XA0 | 6ES7972-0BA52-0XA0 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7315-2EH14-0AB0 | 6ES7315-2EH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФ... |  |
| 6ES7322-1BL00-0AA0 | 6ES7322-1BL00-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7331-1KF02-0AB0 | 6ES7331-1KF02-0AB0 | SIMATIC S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 331, ОПТОИЗОЛИРОВАННЫЙ, 8 AI... |  |
| 6ES7153-2BA10-0XB0 | 6ES7153-2BA10-0XB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 ... |  |
| 6ES7392-1AJ00-0AA0 | 6ES7392-1AJ00-0AA0 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7392-1AM00-0AA0 | 6ES7392-1AM00-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7972-0BB12-0XA0 | 6ES7972-0BB12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6ES7972-0BA12-0XA0 | 6ES7972-0BA12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД ... |  |
| 6AV2124-0MC01-0AX0 | 6AV2124-0MC01-0AX0 | SIMATIC TP1200 COMFORT, ПАНЕЛЬ ОПЕРАТОРА СЕРИИ COMFORT, WINDOWS CE 6.0, ... |  |
| 6ES7138-4CA01-0AA0 | 6ES7138-4CA01-0AA0 | SIMATIC DP, СИЛОВОЙ МОДУЛЬ PM-E FOR ДЛЯ ET 200S, =24 DC С ДИАГНОСТИКОЙ |  |
| 6ES7972-0AA02-0XA0 | 6ES7972-0AA02-0XA0 | SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MP... |  |
| 6ES7131-4BF00-0AA0 | 6ES7131-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА ДЛЯ ET 200S, 8 DI =2... |  |
| 6ES7390-1AE80-0AA0 | 6ES7390-1AE80-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM |  |
| 6ES7321-1BH02-0AA0 | 6ES7321-1BH02-0AA0 | SIMATIC S7-300, SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННО... |  |
| 6ES7341-1CH02-0AE0 | 6ES7341-1CH02-0AE0 | SIMATIC S7-300, КОММУНИКАЦИОНЫЙ ПРОЦЕССОР CP341С ИНТЕРФЕЙСОМ RS422/485, ... |  |
| 6ES7317-2EK14-0AB0 | 6ES7317-2EK14-0AB0 | SIMATIC S7-300, ЦПУ CPU 317-2 PN/DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙ... |  |
| 6AV2123-2GB03-0AX0 | 6AV2123-2GB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6AV2124-0GC01-0AX0 | 6AV2124-0GC01-0AX0 | SIMATIC TP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7153-2AR04-0XA0 | 6ES7153-2AR04-0XA0 | SIMATIC DP, КОМПЛЕКТ РЕЗЕРВИРОВАННОЙ СБОРКИ ET200M, В СОСТАВЕ: 2X ИНТЕРФ... |  |
| 6ES7972-0BB52-0XA0 | 6ES7972-0BB52-0XA0 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБ... |  |
| 6ES7392-1BM01-0AA0 | 6ES7392-1BM01-0AA0 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛ... |  |
| 6ES7138-4DA04-0AB0 | 6ES7138-4DA04-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 СЧЕТЧИК 24В/100КГЦ, 15 ММ ... |  |
| 6ES7972-0DA00-0AA0 | 6ES7972-0DA00-0AA0 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI |  |
| 6ES7332-5HF00-0AB0 | 6ES7332-5HF00-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7953-8LJ31-0AA0 | 6ES7953-8LJ31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 512 КБАЙТ | |
| 6ES7315-2AH14-0AB0 | 6ES7315-2AH14-0AB0 | SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 2... |  |
| 6ES7332-5HD01-0AB0 | 6ES7332-5HD01-0AB0 | SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6ES7131-4BD01-0AA0 | 6ES7131-4BD01-0AA0 | SIMATIC DP, 5 ЭЛЕКТРОННЫХ МОДУЛЕЙ ДЛЯ ET 200S, 4 DI STANDARD, 4 ДИСКРЕТН... |  |
| 6ES7153-1AA03-0XB0 | 6ES7153-1AA03-0XB0 | SIMATIC DP, IM153-1, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M: ВСТРОЕННЫЙ ИНТЕРФЕ... |  |
| 6ES7322-1BH01-0AA0 | 6ES7322-1BH01-0AA0 | SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКО... |  |
| 6AV2123-2DB03-0AX0 | 6AV2123-2DB03-0AX0 | SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP400 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕН... |  |
| 6ES7953-8LL31-0AA0 | 6ES7953-8LL31-0AA0 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА |  |
| 6AV2124-0QC02-0AX0 | 6AV2124-0QC02-0AX0 | SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНС... |  |
| 6ES7314-6EH04-0AB0 | 6ES7314-6EH04-0AB0 | SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ,... |  |
| 6ES7134-4GB01-0AB0 | 6ES7134-4GB01-0AB0 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STAND. I-2DMU 2 СТАНДАР... |  |
| 6ES7193-4CB30-0AA0 | 6ES7193-4CB30-0AA0 | SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E15C24-01 ДЛЯ УСТАНОВКИ ЭЛЕК... |  |
| 6ES7195-7HB00-0XA0 | 6ES7195-7HB00-0XA0 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕ... |  |
| 6AV2124-0JC01-0AX0 | 6AV2124-0JC01-0AX0 | SIMATIC TP900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСО... |  |
| 6ES7390-1AF30-0AA0 | 6ES7390-1AF30-0AA0 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM |  |
| 6ES7132-4BF00-0AA0 | 6ES7132-4BF00-0AA0 | SIMATIC DP, 1 ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ ET 200S, 8 DO =... |  |
| 6ES7151-1AA06-0AB0 | 6ES7151-1AA06-0AB0 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-1 STANDARD ДЛЯ ET200S, ВКЛЮЧАЯ ТЕР... |  |
| 6ES7151-3AA23-0AB0 | 6ES7151-3AA23-0AB0 | SIMATIC DP,ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-3 PN ST ДЛЯ ET200S, СКОРОСТЬ ПЕРЕДА... |  |
| 6ES7158-0AD01-0XA0 | 6ES7158-0AD01-0XA0 | SIMATIC DP, DP/DP COUPLER: МОДУЛЬ СВЯЗИ МЕЖДУ ДВУМЯ СЕТЯМИ PROFIBUS-DP, ... |  |
| 6ES7331-7NF10-0AB0 | 6ES7331-7NF10-0AB0 | SIMATIC S7-300, SM 331, МОДУЛЬ ВВОДА АНАЛОГ. СИГНАЛОВ: ГАЛЬВ. РАЗДЕЛЕНИЕ... |  |
| 6ES7365-0BA01-0AA0 | 6ES7365-0BA01-0AA0 | SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОК... |  |
| 6ES7332-7ND02-0AB0 | 6ES7332-7ND02-0AB0 | SIMATIC S7, SM 332 МОДУЛЬ АНАЛОГОВОГО ВЫВОДА С РАЗДЕЛЕНИЕМ КАНАЛОВ, 4 AO... |  |
| 6ES7195-1GA00-0XA0 | 6ES7195-1GA00-0XA0 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 А... |  |
Технические характеристики 6ES73141AG140AB0
 | SIMATIC S7-300, CPU 314 CPU WITH MPI INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, MICRO MEMORY CARD NECESSARY | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2 + SP1 с HSP 218 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Входной ток | ||
| Потребление тока (номинальное) | 650 mA | |
| Потребление тока (в режиме холостого хода), тип. | 140 mA | |
| Нормальный ток включения | 3,5 A | |
| It | 1 A·s | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 128 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,06 µs | |
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 87 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 64 Кбайт | |
| Маркер | ||
| Макс. число | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2 Кбайт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Образ процесса | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Вводы, настраивается | 1 024 byte | |
| Выводы, настраивается | 1 024 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Цифровые каналы | ||
| Вводы | 1 024 | |
| — в том числе централизованных | 1 024 | |
| Выводы | 1 024 | |
| — в том числе централизованных | 1 024 | |
| Аналоговые каналы | ||
| Вводы | 256 | |
| — в том числе централизованных | 256 | |
| Выводы | 256 | |
| — в том числе централизованных | 256 | |
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 3 | |
| Число ведущих устройств DP | ||
| встроенный | 0 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Нет | |
| Цифровые входы | ||
| Число входов | 0 | |
| Цифровые выводы | ||
| Вид выходов | 0 | |
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 1; MPI | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Нет | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Нет | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Нет | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 byte; при использовании PUT/GET | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 11 | |
| применяется для OP-связи | 11 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 11 | |
| применяется для базовой S7-связи | 8 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 8 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; не ниже версии V 5.2 SP1 + аппаратное обновление | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 280 g | |
| последнее изменение: | 28.06.2016 | |
