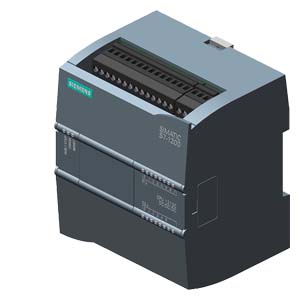

6ES7212-1AE40-0XB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6ES7212-1AE40-0XB0
6ES7212-1AE40-0XB0
SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO =24 В, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 50 КБ
6ES7212-1AE40-0XB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
CPU 1212C
Размеры (Ш x Д x В):
Нет данных
Ценовая группа:
212
Размеры упаковки:
10,60 x 10,80 x 8,60CM
Оборудование SIEMENS Системы автоматизации.
Функциональные особенности 6ES7212-1AE40-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
| Характеристики товара | |
|---|---|
| EAN | 4047623402701 |
| Товарный код | 85371091 |
| Раздел каталога | ST72 |
| Группа продукта | 4509 |
| Дата соответствия RoHS | 12.12.2013 |
| Заказные данные | 6ES7212-1AE40-0XB0, 6ES72121AE400XB0, 6ES7212-1AE4O-OXBO, 6ES72121AE4OOXBO |
Системы автоматизации SIEMENS 6ES7212-1AE40-0XB0
Микроконтроллеры SIMATIC/SIPLUS 6ES7212-1AE40-0XB0 фирмы СИМЕНС - это высокоэффективное решение для безопасного и оправданного увеличения комплекта коммуникационных компонентов.
SIEMENS 6ES7212-1AE40-0XB0 предусматривает высокоэффективное решение задач автоматизации среднего/низкого уровня сложности, широкий спектробластей применений, а также Функция использования всех имеющихся центральных процессоров в автономном режиме, в составе сетевых структур и опций распределенного ввода-вывода.
Клиент получает высококачественное устройство, позволяющее выполнять предельно простое исполнение настройки, ремонта и установки.
Купить микроконтроллеры СИМЕНС 6ES7212-1AE40-0XB0, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По любым, возникшим у Вас вопросам, как например: паспорт, документация, комплектация, характеристики, монтаж, применяемость, доставка, цена, техническое описание, отправка в регионы и так далее, звоните по номеру телефона +7 (495) 589-56-84.
Купить 6ES7212-1AE40-0XB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАРK»
Если у Вас есть вопросы, связанные с 6ES7212-1AE40-0XB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MАРK» занимается продажей горелочного оборудования, в том числе и 6ES7212-1AE40-0XB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7214-1AG40-0XB0 | 6ES7214-1AG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХ... |  |
| 6ES7214-1HG40-0XB0 | 6ES7214-1HG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6EP1332-1SH71 | 6EP1332-1SH71 | SIMATIC S7-1200, БЛОК ПИТАНИЯ PM1207, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, В... |  |
| 6ES7231-4HF32-0XB0 | 6ES7231-4HF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА, SM 1231, 8 AI, +/-10В, +/-5В,... |  |
| 6ES7221-1BH32-0XB0 | 6ES7221-1BH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 16DI, =24 В, ВХОДЫ SI... |  |
| 6ES7214-1BG40-0XB0 | 6ES7214-1BG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6ES7241-1CH32-0XB0 | 6ES7241-1CH32-0XB0 | SIMATIC S7-1200, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM 1241, RS422/485, 9-ПОЛЮСНЫЙ ... |  |
| 6ES7232-4HD32-0XB0 | 6ES7232-4HD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, SM 1232, 4 AO, +/-10В, РАЗРЕ... |  |
| 6ES7212-1AE40-0XB0 | 6ES7212-1AE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХ... |  |
| 6ES7223-1PL32-0XB0 | 6ES7223-1PL32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 16DI / 16DO, 1... |  |
| 6ES7231-4HD32-0XB0 | 6ES7231-4HD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231, 4 AI, +/-10 В, +/-5 В... |  |
| 6ES7241-1CH30-1XB0 | 6ES7241-1CH30-1XB0 | SIMATIC S7-1200, КОММУНИКАЦИОННАЯ СИСТЕМНАЯ ПЛАТА CB 1241, RS485, ВИНТОВ... |  |
| 6ES7215-1AG40-0XB0 | 6ES7215-1AG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, DC/DC/DC, 2 ПОРТА PROFINET, ВСТРО... |  |
| 6ES7215-1BG40-0XB0 | 6ES7215-1BG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, AC/DC/RELAY, 2 ПОРТА PROFINET, ВС... |  |
| 6ES7954-8LC02-0AA0 | 6ES7954-8LC02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ |  |
| 6ES7215-1HG40-0XB0 | 6ES7215-1HG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, DC/DC/RELAY, 2 ПОРТА PROFINET, ВС... |  |
| 6ES7223-1BL32-0XB0 | 6ES7223-1BL32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 16DI / 16DO, 1... |  |
| 6ES7222-1HH32-0XB0 | 6ES7222-1HH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 16DO, РЕЛЕЙНЫЕ ВЫХОДЫ 2 A |  |
| 6ES7231-5PD32-0XB0 | 6ES7231-5PD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 RTD 4 X AI RTD, 4-КАНА... |  |
| 6ES7223-1PH32-0XB0 | 6ES7223-1PH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 8DI / 8DO, 8DI... |  |
| 6ES7241-1AH32-0XB0 | 6ES7241-1AH32-0XB0 | SIMATIC S7-1200, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM 1241, RS232, 9-ПОЛЮСНЫЙ РАЗЪ... |  |
| 6ES7231-5PF32-0XB0 | 6ES7231-5PF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 RTD 8 X AI RTD, 8-КАНА... |  |
| 6ES7221-1BF32-0XB0 | 6ES7221-1BF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 8DI, =24 В, ВХОДЫ SINK/SOURCE |  |
| 6ES7290-6AA30-0XA0 | 6ES7290-6AA30-0XA0 | SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM... |  |
| 6EP1332-1SH31 | 6EP1332-1SH31 | SITOP POWER 3.5, СТАБИЛИЗИР. БЛОК ПИТАНИЯ УНИВЕРСАЛЬНОЙ ЛИНИИ: ГАЛЬВАН. ... |  |
| 6ES7231-5ND32-0XB0 | 6ES7231-5ND32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231, 4 AI, +/-10 В, +/-5 В... |  |
| 6ES7214-1AF40-0XB0 | 6ES7214-1AF40-0XB0 | SIMATIC S7-1200F, ОТКАЗОБЕЗОПАСНОЕ КОМПАКТНОЕ ЦПУ CPU 1214 FC DC/DC/DC, ... |  |
| 6ES7231-5QF32-0XB0 | 6ES7231-5QF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 TC 8 X AI TC, 8-КАНАЛЬ... |  |
| 6ES7221-3BD30-0XB0 | 6ES7221-3BD30-0XB0 | SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI,... |  |
| 6ES7222-1BH32-0XB0 | 6ES7222-1BH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 16DO, =24 В, ТРАНЗИС... |  |
| 6ES7212-1BE40-0XB0 | 6ES7212-1BE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6ES7212-1HE40-0XB0 | 6ES7212-1HE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6ES7232-4HA30-0XB0 | 6ES7232-4HA30-0XB0 | SIMATIC S7-1200, ПЛАТА АНАЛОГОВОГО ВЫВОДА SB 1232, 1 AO, +/-10 В (12 БИ... |  |
| 6ES7954-8LE02-0AA0 | 6ES7954-8LE02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ |  |
| 6ES7234-4HE32-0XB0 | 6ES7234-4HE32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА-ВЫВОДА SM 1234, 4 AI / 2 AO, +... |  |
| 6ES7297-0AX30-0XA0 | 6ES7297-0AX30-0XA0 | SIMATIC S7-1200, БАТАРЕЙНАЯ ПЛАТА BB 1297 ДЛЯ ДОЛГОВРЕМЕННОГО ПИТАНИЯ ЧА... |  |
| 6ES7954-8LL02-0AA0 | 6ES7954-8LL02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ |  |
| 6AG1231-4HF32-4XB0 | 6AG1231-4HF32-4XB0 | SIPLUS S7-1200, модуль аналоговых входов SM 1231 8AI, со стойким покрыти... |  |
| 6AG1243-5DX30-2XE0 | 6AG1243-5DX30-2XE0 | SIPLUS S7-1200, КООМУНИКАЦИОННЫЙ МОДУЛЬ CM 1243-5; РАБОЧИЙ ТЕМПЕРАТУРНЫЙ... |  |
| 6ES7211-1AE40-0XB0 | 6ES7211-1AE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХ... |  |
| 6ES7231-5QD32-0XB0 | 6ES7231-5QD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 TC 4 X AI TC, 4-КАНАЛЬ... |  |
| 6ES7232-4HB32-0XB0 | 6ES7232-4HB32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM 1232, 2 AO, +/-10В 14 БИТ,... |  |
| 6ES7954-8LT02-0AA0 | 6ES7954-8LT02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА |  |
| 6AG1221-1BH32-2XB0 | 6AG1221-1BH32-2XB0 | SIPLUS S7-1200, модуль дискретных входов SM 1221 16DI, рабочая температу... |  |
| 6AG1232-4HD32-2XB0 | 6AG1232-4HD32-2XB0 | SIPLUS S7-1200, модуль аналоговых выходов SM 1232 4AQ, рабочая температу... |  |
| 6ES7222-1BF32-0XB0 | 6ES7222-1BF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 8DO, =24 В, ТРАНЗИСТ... |  |
| 6ES7231-5PA30-0XB0 | 6ES7231-5PA30-0XB0 | SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОСОПРОТИВЛЕНИЯ SB 1231 RTD, 1 АНАЛО... |  |
Технические характеристики 6ES72121AE400XB0
 | SIMATIC S7-1200, CPU 1212C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 8 DI 24V DC; 6 DO 24 V DC; 2 AI 0 - 10V DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 1212C пост. ток/пост. ток/пост. ток | |
| Версия микропрограммного обеспечения | V4.1 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V13 SP1 | |
| Дисплей | ||
| С дисплеем | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 400 mA; только ЦП | |
| Макс. потребление тока | 1 200 mA; ЦП со всеми расширительными модулями | |
| Макс. ток включения | 12 A; при 28,8 В пост. тока | |
| Выходной ток | ||
| для шины на задней стойке (5 В пост. тока), макс. | 1 000 mA; макс. 5 В пост. тока для SM и CM | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | L+ минус 4 В пост. тока мин. | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 9 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 75 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| встроенный | 1 Mbyte | |
| вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card | |
| Хранение в буфере | ||
| есть | Да; не требует обслуживания | |
| без АКБ | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,085 µs; /инструкция | |
| нормальное время операций со словами | 1,7 µs; /инструкция | |
| нормальное время выполнения операций с плавающей точкой | 2,3 µs; /инструкция | |
| Блоки ЦП | ||
| Число блоков (общее) | Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено | |
| Организационные блоки (OB) | ||
| Макс. число | Ограничение только посредством ОЗУ для кода | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 10 kbyte | |
| Маркер | ||
| Макс. число | 4 kbyte; Размер области маркеров | |
| Локальные данные | ||
| на класс приоритета, макс. | 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт | |
| Адресная область | ||
| Образ процесса | ||
| Вводы, настраивается | 1 kbyte | |
| Выводы, настраивается | 1 kbyte | |
| Конфигурация аппаратного обеспечения | ||
| Макс. число модулей на систему | 3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля | |
| Время | ||
| Часы | ||
| Время хранения в буфере | 480 h; нормальная | |
| Макс. отклонение в день | 60 с/месяц @ 25°C | |
| Цифровые входы | ||
| Число входов | 8; встроенный | |
| из них входы, используемые для технологических функций | 4; HSC (высокоскоростной счетчик) | |
| встроенные каналы (цифровые входы) | 8 | |
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | 8 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | 5 В пост. тока при 1 мА | |
| для сигнала "1" | 15 В пост. тока при 2,5 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах | |
| — с "0" на "1", мин. | 0,2 ms | |
| — с "0" на "1", макс. | 12,8 ms | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Однофазное: 3 @ 100 кГц и 1 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 1 @ 30 кГц | |
| Длина провода | ||
| экранированные, макс. | 500 m; 50 м на технологические функции | |
| неэкранированные, макс. | 300 m; Для технологических функций: Нет | |
| Цифровые выводы | ||
| Вид выходов | 6 | |
| из них быстродействующих выходов | 4; Выход цепочки импульсов 100 кГц | |
| встроенные каналы (цифровые выходы) | 6 | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A | |
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| для сигнала "0", макс. | 0,1 V; с нагрузкой 10 кОм | |
| для сигнала "1", мин. | 20 V | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 0,1 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 1 µs | |
| с "1" на "0", макс. | 5 µs | |
| Частота коммутации | ||
| импульсных выходов, при омической нагрузке, макс. | 100 kHz | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| встроенные каналы (аналоговые входы) | 2; от 0 до 10 В | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 кОм | |
| Длина провода | ||
| экранированные, макс. | 100 m; скрученный и экранированный | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit | |
| Настраиваемое время интегрирования | Да | |
| Время преобразования (на канал) | 625 µs | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| 1. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Макс. число подключаемых устройств ввода-вывода | 16 | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Протоколы | ||
| PROFINET IO | Да | |
| PROFIBUS | Да; требуется CM 1243-5 | |
| Интерфейс AS-Interface | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Другие протоколы | ||
| MODBUS | Да | |
| Функции связи | ||
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| UDP | Да | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| Число соединений | ||
| общее | 16; динамический | |
| Функции испытания и ввода в эксплуатацию | ||
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Диагностический буфер | ||
| есть | Да | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 2; на одно слежение возможны данные в объеме 512 кбайт | |
| Встроенные функции | ||
| Число счетчиков | 4 | |
| Макс. частота счета (счетчик) | 100 kHz | |
| Частотомеры | Да | |
| Управляемое позиционирование | Да | |
| Количество позиционирующих осей с регулированием по положению, макс. | 8 | |
| Количество позиционирующих осей через интерфейс импульс-направление | 4; со встроенными DO | |
| PID-регулятор | Да | |
| Число входов аварийной сигнализации | 4 | |
| Число импульсных выходов | 4 | |
| Предельная частота (импульс) | 100 kHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | 500 В перем. тока в течение 1 минуты | |
| между каналами, в блоках для | 1 | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Нет | |
| между каналами, в блоках для | 1 | |
| ЭМС | ||
| Отказоустойчивость к электростатическим разрядам | ||
| Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | Да | |
| — Испытательное напряжение при разряде в воздухе | 8 kV | |
| — Испытательное напряжение при контактном разряде | 6 kV | |
| Отказоустойчивость к проводному возмущающему воздействию | ||
| Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| на питающих линиях согласно IEC 61000-4-5 | Да | |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | ||
| Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Да | |
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1 | |
| Класс граничных значений B, для применения в жилых районах | Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск UL | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск для судостроения | ||
| Допуск для судостроения | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | -20 °C | |
| макс. | 60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал. | |
| Горизонтальное монтажное положение, мин. | -20 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | -20 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Допустимая рабочая высота | от -1000 до 2000 м | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Колебания | ||
| Колебания | 2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN | |
| Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Импульсное испытание | ||
| испытания согласно IEC 60068-2-27 | Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс | |
| Расширенные условия окружающей среды | ||
| Концентрация вредных веществ | ||
| — SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации | |
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — SCL | Да | |
| Контроль времени цикла | ||
| настраивается | Да | |
| Размеры | ||
| Ширина | 90 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 370 g | |
| последнее изменение: | 20.06.2016 | |
