6AG1231-4HF32-4XB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6AG1231-4HF32-4XB0
6AG1231-4HF32-4XB0

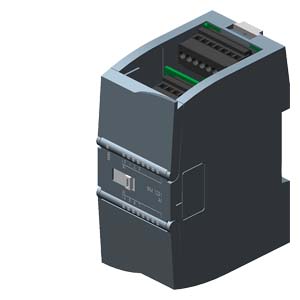

SIPLUS S7-1200, модуль аналоговых входов SM 1231 8AI, со стойким покрытием, на основе 6ES7231-4HF32-0XB0 . Модуль аналоговых входов SM 1231, 8 AI, +/-10В, +/-5В, +/-2,5В, млм 0-20 мА/4-20 мА, 12 бит+ знак или 13 бит
6AG1231-4HF32-4XB0 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
Обзор заказных данных
Размеры (Ш x Д x В):
Нет данных
Ценовая группа:
472
Размеры упаковки:
8,80 x 10,30 x 5,80CM
Продукция СИМЕНС Системы автоматизации.
Функциональные особенности 6AG1231-4HF32-4XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
| Характеристики товара | |
|---|---|
| EAN | 4047618055509 |
| Товарный код | 85389091 |
| Раздел каталога | A&DSE/SIP ADD |
| Группа продукта | 4578 |
| Дата соответствия RoHS | 15.03.2013 |
| Заказные данные | 6AG1231-4HF32-4XB0, 6AG12314HF324XB0, 6AG1231-4HF32-4XBO, 6AG12314HF324XBO |
Системы автоматизации SIEMENS 6AG1231-4HF32-4XB0
Микроконтроллеры SIMATIC/SIPLUS 6AG1231-4HF32-4XB0 компании SIEMENS - это сверхэффективное решение для оправданного и безопасного расширения набора коммуникационных компонентов.
Заказчик получает очень качественное устройство, обеспечивающее очень легкое исполнение ремонта, настройки и монтажа.
SIEMENS 6AG1231-4HF32-4XB0 предусматривает разнообразный диапозонспособов применений, высокоэффективное исполнение задач автоматизации низкого/среднего уровня сложности, а также Возможность задействования всех имеющихся центральных процессоров в автономном режиме, в составе сетевых структур и опций распределенного ввода-вывода.
Купить оборудование СИМЕНС 6AG1231-4HF32-4XB0, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, как например: техническое описание, цена, характеристики, паспорт, монтаж, комплектация, применяемость, документация, отправка в регионы, доставка и так далее, звоните по номеру +7 (495) 589-56-84.
Купить 6AG1231-4HF32-4XB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MARK»
Если у Вас есть вопросы, связанные с 6AG1231-4HF32-4XB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MAPK» занимается продажей горелочного оборудования, в том числе и 6AG1231-4HF32-4XB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ES7214-1AG40-0XB0 | 6ES7214-1AG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХ... |  |
| 6ES7214-1HG40-0XB0 | 6ES7214-1HG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6EP1332-1SH71 | 6EP1332-1SH71 | SIMATIC S7-1200, БЛОК ПИТАНИЯ PM1207, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, В... |  |
| 6ES7231-4HF32-0XB0 | 6ES7231-4HF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА, SM 1231, 8 AI, +/-10В, +/-5В,... |  |
| 6ES7221-1BH32-0XB0 | 6ES7221-1BH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 16DI, =24 В, ВХОДЫ SI... |  |
| 6ES7214-1BG40-0XB0 | 6ES7214-1BG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6ES7241-1CH32-0XB0 | 6ES7241-1CH32-0XB0 | SIMATIC S7-1200, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM 1241, RS422/485, 9-ПОЛЮСНЫЙ ... |  |
| 6ES7232-4HD32-0XB0 | 6ES7232-4HD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, SM 1232, 4 AO, +/-10В, РАЗРЕ... |  |
| 6ES7212-1AE40-0XB0 | 6ES7212-1AE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХ... |  |
| 6ES7223-1PL32-0XB0 | 6ES7223-1PL32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 16DI / 16DO, 1... |  |
| 6ES7231-4HD32-0XB0 | 6ES7231-4HD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231, 4 AI, +/-10 В, +/-5 В... |  |
| 6ES7241-1CH30-1XB0 | 6ES7241-1CH30-1XB0 | SIMATIC S7-1200, КОММУНИКАЦИОННАЯ СИСТЕМНАЯ ПЛАТА CB 1241, RS485, ВИНТОВ... |  |
| 6ES7215-1AG40-0XB0 | 6ES7215-1AG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, DC/DC/DC, 2 ПОРТА PROFINET, ВСТРО... |  |
| 6ES7215-1BG40-0XB0 | 6ES7215-1BG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, AC/DC/RELAY, 2 ПОРТА PROFINET, ВС... |  |
| 6ES7954-8LC02-0AA0 | 6ES7954-8LC02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ |  |
| 6ES7215-1HG40-0XB0 | 6ES7215-1HG40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, DC/DC/RELAY, 2 ПОРТА PROFINET, ВС... |  |
| 6ES7223-1BL32-0XB0 | 6ES7223-1BL32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 16DI / 16DO, 1... |  |
| 6ES7222-1HH32-0XB0 | 6ES7222-1HH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 16DO, РЕЛЕЙНЫЕ ВЫХОДЫ 2 A |  |
| 6ES7231-5PD32-0XB0 | 6ES7231-5PD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 RTD 4 X AI RTD, 4-КАНА... |  |
| 6ES7223-1PH32-0XB0 | 6ES7223-1PH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 8DI / 8DO, 8DI... |  |
| 6ES7241-1AH32-0XB0 | 6ES7241-1AH32-0XB0 | SIMATIC S7-1200, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM 1241, RS232, 9-ПОЛЮСНЫЙ РАЗЪ... |  |
| 6ES7231-5PF32-0XB0 | 6ES7231-5PF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 RTD 8 X AI RTD, 8-КАНА... |  |
| 6ES7221-1BF32-0XB0 | 6ES7221-1BF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 8DI, =24 В, ВХОДЫ SINK/SOURCE |  |
| 6ES7290-6AA30-0XA0 | 6ES7290-6AA30-0XA0 | SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM... |  |
| 6EP1332-1SH31 | 6EP1332-1SH31 | SITOP POWER 3.5, СТАБИЛИЗИР. БЛОК ПИТАНИЯ УНИВЕРСАЛЬНОЙ ЛИНИИ: ГАЛЬВАН. ... |  |
| 6ES7231-5ND32-0XB0 | 6ES7231-5ND32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231, 4 AI, +/-10 В, +/-5 В... |  |
| 6ES7214-1AF40-0XB0 | 6ES7214-1AF40-0XB0 | SIMATIC S7-1200F, ОТКАЗОБЕЗОПАСНОЕ КОМПАКТНОЕ ЦПУ CPU 1214 FC DC/DC/DC, ... |  |
| 6ES7231-5QF32-0XB0 | 6ES7231-5QF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 TC 8 X AI TC, 8-КАНАЛЬ... |  |
| 6ES7221-3BD30-0XB0 | 6ES7221-3BD30-0XB0 | SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI,... |  |
| 6ES7222-1BH32-0XB0 | 6ES7222-1BH32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 16DO, =24 В, ТРАНЗИС... |  |
| 6ES7212-1BE40-0XB0 | 6ES7212-1BE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6ES7212-1HE40-0XB0 | 6ES7212-1HE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫ... |  |
| 6ES7232-4HA30-0XB0 | 6ES7232-4HA30-0XB0 | SIMATIC S7-1200, ПЛАТА АНАЛОГОВОГО ВЫВОДА SB 1232, 1 AO, +/-10 В (12 БИ... |  |
| 6ES7954-8LE02-0AA0 | 6ES7954-8LE02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ |  |
| 6ES7234-4HE32-0XB0 | 6ES7234-4HE32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА-ВЫВОДА SM 1234, 4 AI / 2 AO, +... |  |
| 6ES7297-0AX30-0XA0 | 6ES7297-0AX30-0XA0 | SIMATIC S7-1200, БАТАРЕЙНАЯ ПЛАТА BB 1297 ДЛЯ ДОЛГОВРЕМЕННОГО ПИТАНИЯ ЧА... |  |
| 6ES7954-8LL02-0AA0 | 6ES7954-8LL02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ |  |
| 6AG1231-4HF32-4XB0 | 6AG1231-4HF32-4XB0 | SIPLUS S7-1200, модуль аналоговых входов SM 1231 8AI, со стойким покрыти... |  |
| 6AG1243-5DX30-2XE0 | 6AG1243-5DX30-2XE0 | SIPLUS S7-1200, КООМУНИКАЦИОННЫЙ МОДУЛЬ CM 1243-5; РАБОЧИЙ ТЕМПЕРАТУРНЫЙ... |  |
| 6ES7211-1AE40-0XB0 | 6ES7211-1AE40-0XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХ... |  |
| 6ES7231-5QD32-0XB0 | 6ES7231-5QD32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА SM 1231 TC 4 X AI TC, 4-КАНАЛЬ... |  |
| 6ES7232-4HB32-0XB0 | 6ES7232-4HB32-0XB0 | SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM 1232, 2 AO, +/-10В 14 БИТ,... |  |
| 6ES7954-8LT02-0AA0 | 6ES7954-8LT02-0AA0 | SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА |  |
| 6AG1221-1BH32-2XB0 | 6AG1221-1BH32-2XB0 | SIPLUS S7-1200, модуль дискретных входов SM 1221 16DI, рабочая температу... |  |
| 6AG1232-4HD32-2XB0 | 6AG1232-4HD32-2XB0 | SIPLUS S7-1200, модуль аналоговых выходов SM 1232 4AQ, рабочая температу... |  |
| 6ES7222-1BF32-0XB0 | 6ES7222-1BF32-0XB0 | SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 8DO, =24 В, ТРАНЗИСТ... |  |
| 6ES7231-5PA30-0XB0 | 6ES7231-5PA30-0XB0 | SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОСОПРОТИВЛЕНИЯ SB 1231 RTD, 1 АНАЛО... |  |
Технические характеристики 6AG12314HF324XB0
 | SIPLUS S7-1200 SM 1231 8AI WITH CONFORMAL COATING BASEDON 6ES7231-4HF32-0XB0 . ANALOG INPUT SM 1231, 8 AI, +/-10V, +/-5V, +/-2.5V, OR 0-20MA/4-20 MA, 12 BIT + VORZ. OR (13BIT ADC) | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Входной ток | ||
| Потребление тока, тип. | 45 mA | |
| из шины на задней стойке 5 В пост. тока, тип. | 90 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 8; Дифференциальные входы тока или напряжения | |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | ± 35 В | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 35 V | |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 40 mA | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Макс. время цикла (все каналы) | 625 µs | |
| Входные диапазоны | ||
| Напряжение | Да; ±10 В, ±5 В, ±2,5 В | |
| Ток | Да; от 4 до 20 мА, от 0 до 20 мА | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -10 до +10 В | Да | |
| Сопротивление на входе (от -10 до 10 В) | 9 МОм | |
| от -2,5 до +2,5 В | Да | |
| Сопротивление на входе (от -2,5 до 2,5 В) | 9 МОм | |
| от -5 до +5 В | Да | |
| Сопротивление на входе (от -5 до +5 В) | 9 МОм | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 280 | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | Нет | |
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit; + знак | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да | |
| Ступень: без ступени | Да | |
| Ступень: слабая | Да | |
| Ступень: средняя | Да | |
| Ступень: сильная | Да | |
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Макс. синфазное напряжение | 12 V | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да | |
| Диагностический светодиодный индикатор | ||
| для индикации состояния входов | Да | |
| для обслуживания | Да | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | -20 °C; = Tмин; запуск @ 0 °C | |
| макс. | 60 °C; = Tмакс | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) | |
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| Соединения | ||
| Требуемый передний штекер | Да | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 45 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 180 g | |
| последнее изменение: | 28.06.2016 | |
