6EP1931-2EC21 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6EP1931-2EC21
6EP1931-2EC21

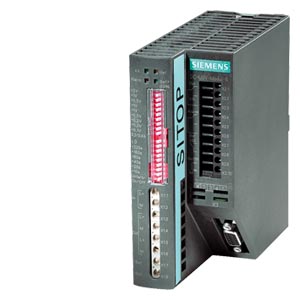

SITOP POWER DC-UPS-МОДУЛЬ 24В/15А, БЕЗ ИНТЕРФЕЙСОВ, ВХОДНОЕ НАПРЯЖЕНИЕ =24В/16А, ВЫХОД =24В/15А
6EP1931-2EC21 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
SITOP DC UPS
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
585
Размеры упаковки:
14,00 x 14,00 x 6,00CM
Оборудование СИМЕНС Системы автоматизации.
Описание блока питания 6EP1931-2EC21 от СИМЕНС
Главной целью блока питания является продление срока службы устройств. Устройство обеспечивает приборы контроля, управления и автоматизации стабильным напряжением. Блок 6EP1931-2EC21 можно использовать совместно с управляемыми контроллерами и реле, разнообразными датчиками Siemens, контакторами, реле промежуточного типа, УПП, временными, контролирующими и измеряющими реле, счетчиками и т.д.
Особенностью данной модели является способность устройства работать при исчезновении напряжения электрической сети за счет резервных аккумуляторных батарей. Устройство защищено от перепутывания полярности энергонакопителя.
Блок может нормально функционировать при температурных условиях от -25 до 60С.
Электрическое питание блока питания осуществляется посредством зажимов (винтового типа).
Габариты 6EP1931-2EC21: 50*125*125 mm. При установке следует выдерживать расстояние: снизу и сверху по 50 мм. Вес блока питания составляет 400 гр.
Крепление блока питания предусмотрено на шину с помощью защелок..
6EP1931-2EC21 цена, 6EP1931-2EC21 купить
Блок питания модели 6EP1931-2EC21 Сименс купить, блок питания модели 6EP1931-2EC21 Siemens цену, Вы можете узнать в фирме "Марк".
| Характеристики товара | |
|---|---|
| EAN | 4025515151043 |
| Товарный код | 85049099 |
| Раздел каталога | KT10-PD |
| Группа продукта | 4215 |
| Дата соответствия RoHS | 01.08.2006 |
| Заказные данные | 6EP1931-2EC21, 6EP19312EC21 |
Системы автоматизации SIEMENS 6EP1931-2EC21
Блоки питания 6EP1931-2EC21 компании SIEMENS.
Коммуникационные процессоры – это важные звенья обеспечения надежности, они увеличивают срок службы и повышают экономичность работы электронных компонентов различных систем автоматизации.
Предназначен для создания рентабельных решений по созданию распределительных систем, а также для включения контроллеров в установки автоматизированного управления.
Технические свойства зависят от элемента контроля, для которого предназначен процессор.
Блоки питания SIEMENS 6EP1931-2EC21 обеспечивают бесперебойную, непрерывную подачу питания на ваше оборудование.
Коммуникационный процессор для программируемых контроллеров предоставляет работу установок коммуникационных сетевого устройства PROFIBUS DP.
Блоки питания СИМЕНС используются в технологических системах, общественных зданиях, машиностроении, автомобильной промышленности и так далее.
Купить оборудование СИМЕНС 6EP1931-2EC21, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По любым, интересующим Вас вопросам, таким как: документация, доставка, характеристики, паспорт, цена, техническое описание, отправка в регионы, применяемость, монтаж, комплектация и т.д., Вы можете связаться с нашими менеджерами по номеру +7 (495) 589-56-84.
Купить 6EP1931-2EC21 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК»
Если у Вас есть вопросы, связанные с 6EP1931-2EC21, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MАРК» занимается продажей горелочного оборудования, в том числе и 6EP1931-2EC21, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6EP1334-2BA20 | 6EP1334-2BA20 | SITOP PSU100S 24 V/10 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 ... |  |
| 6ES7307-1EA01-0AA0 | 6ES7307-1EA01-0AA0 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, В... |  |
| 6EP1336-3BA00 | 6EP1336-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ВХОД ~120/230... |  |
| 6EP1436-3BA00 | 6EP1436-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД... |  |
| 6EP1334-3BA10 | 6EP1334-3BA10 | SITOP PSU200M 10 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230-500... |  |
| 6EP1935-6ME21 | 6EP1935-6ME21 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6EP1333-2BA20 | 6EP1333-2BA20 | SITOP PSU100S 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В... |  |
| 6EP1437-3BA00 | 6EP1437-3BA00 | SITOP POWER 40, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД... |  |
| 6EP1931-2EC21 | 6EP1931-2EC21 | SITOP POWER DC-UPS-МОДУЛЬ 24В/15А, БЕЗ ИНТЕРФЕЙСОВ, ВХОДНОЕ НАПРЯЖЕНИЕ =... |  |
| 6EP1332-2BA20 | 6EP1332-2BA20 | SITOP PSU100S 24 V/2,5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230... |  |
| 6EP1437-3BA10 | 6EP1437-3BA10 | SITOP, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PSU8200, ВХОД: 400-500В 3 ФАЗЫ ПЕР... |  |
| 6EP1961-3BA21 | 6EP1961-3BA21 | SITOP PSE202U, МОДУЛЬ РЕЗЕРВИРОВАНИЯ ВХОД/ВЫХОД: =24 В/40 A, МОЖЕТ БЫТЬ ... |  |
| 6EP1333-3BA10 | 6EP1333-3BA10 | SITOP PSU200M 5 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230-500 ... |  |
| 6GK7277-1AA10-0AA0 | 6GK7277-1AA10-0AA0 | Коммуникационный модуль CSM 1277 для SIMATIC S7-1200 (Неуправляемый ком... |  |
| 6EP1931-2DC21 | 6EP1931-2DC21 | SITOP POWER DC-UPS-МОДУЛЬ 24В/6А, БЕЗ ИНТЕРФЕЙСОВ, ВХОДНОЕ НАПРЯЖЕНИЕ =2... |  |
| 6EP1961-2BA00 | 6EP1961-2BA00 | SITOP SELECT: 4-КАНАЛЬНЫЙ МОДУЛЬ ДИАГНОСТИКИ ЦЕПЕЙ ПИТАНИЯ. ВХОД НА КАНА... |  |
| 6EP1336-2BA10 | 6EP1336-2BA10 | SITOP PSU100S 20 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~120/230 В, ВЫХ... |  |
| 6EP1336-3BA10 | 6EP1336-3BA10 | SITOP PSU8200 20A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВВОД: ~120-230 В ИЛИ =... |  |
| 6EP1935-6MD11 | 6EP1935-6MD11 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6EP1961-2BA21 | 6EP1961-2BA21 | SITOP PSE200U 10 A, МОДУЛЬ СЕЛЕКТИВНОСТИ, 4 КАНАЛА, ВХОД: =24 В, ВЫХОД: ... |  |
| 6GK7243-5DX30-0XE0 | 6GK7243-5DX30-0XE0 | Коммуникационный процессор CP1243-5, для SIMATIC S7-1200 ( PROFIBUS ... |  |
| 6EP1333-1LB00 | 6EP1333-1LB00 | SITOP PSU100L 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В... |  |
| 6EP1333-4BA00 | 6EP1333-4BA00 | SIMATIC PM 1507 24 V/8 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-... |  |
| 6EP1331-5BA10 | 6EP1331-5BA10 | SITOP PSU100C 24 V/1,3 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~120-230 В... |  |
| 6EP4134-3AB00-0AY0 | 6EP4134-3AB00-0AY0 | SITOP UPS1600 10A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: D24 V ВЫХОД: ... |  |
| 6ES7307-1BA01-0AA0 | 6ES7307-1BA01-0AA0 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, В... |  |
| 6EP1332-1LB00 | 6EP1332-1LB00 | SITOP PSU100L 24 V/2.5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230... |  |
| 6EP1933-2EC41 | 6EP1933-2EC41 | SITOP DC-UPS 15 CAPACITOR, БАЗОВОЕ УСТРОЙСТВО ИБП С 2,5 КВТС, ВХОД: =24 ... |  |
| 6EP1933-2EC51 | 6EP1933-2EC51 | SITOP DC-UPS 15 CAPACITOR, БАЗОВОЕ УСТРОЙСТВО ИБП С 5 КВТС, ВХОД: =24 В,... |  |
| 6EP1961-2BA41 | 6EP1961-2BA41 | SITOP PSE200U 10 A, 4Х-КАНАЛЬНЫЙ МОДУЛЬ СЕЛЕКТИВНОСТИ, ВХОД: =24 В, ВЫХО... |  |
| 6EP1332-4BA00 | 6EP1332-4BA00 | SIMATIC PM 1507 24 V/3 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-... |  |
| 6EP1337-3BA00 | 6EP1337-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ВХОД ~120/230... |  |
| 6EP1931-2EC42 | 6EP1931-2EC42 | SITOP DC UPS, МОДУЛЬ ИБП 24В/15A С ПОРТОМ USB БЕЗ НАПРЯЖЕНИЯ, ВХОД: =24В... |  |
| 6EP1935-6MF01 | 6EP1935-6MF01 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6EP1961-3BA01 | 6EP1961-3BA01 | SITOP, БУФЕРНЫЙ МОДУЛЬ ДЛЯ 6EP1X3X-3BAX0, ВРЕМЯ БУФЕРИЗАЦИИ 100 МС/40 A,... |  |
| 6ES7307-1KA02-0AA0 | 6ES7307-1KA02-0AA0 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, В... |  |
| 6EP1935-6MC01 | 6EP1935-6MC01 | SITOP POWER БАТАРЕЙНЫЙ МОДУЛЬ 24 В/1,2 А*Ч С НЕОБСЛУЖИВАЕМОЙ ЗАКРЫТОЙ СВ... |  |
| 6EP1964-2BA00 | 6EP1964-2BA00 | SITOP PSE202U 10А, МОДУЛЬ РЕЗЕРВИРОВАНИЯ, ВХОД/ВЫХОД: =24 В, ПРИГОДЕН ДЛ... |  |
| 6EP1331-5BA00 | 6EP1331-5BA00 | SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 ... |  |
| 6EP1931-2FC21 | 6EP1931-2FC21 | SITOP DC UPS MODULE, МОДУЛЬ БЕСПЕРЕБОЙНОГО ПИТАНИЯ 24В/40А БЕЗ ИНТЕРФЕЙС... |  |
| 6EP1935-6MD31 | 6EP1935-6MD31 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6GK7242-5DX30-0XE0 | 6GK7242-5DX30-0XE0 | Коммуникационный модуль CM 1242-5, для SIMATIC S7-1200 (PROFIBUS DP SLAVE) |  |
| 6EP1332-5BA00 | 6EP1332-5BA00 | SITOP PSU100C 24 V/2.5 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120-230 ... |  |
| 6EP1436-2BA10 | 6EP1436-2BA10 | SITOP PSU300S 20 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: 3Ф ~400-500 В ВЫ... |  |
| 6GK7177-1MA20-0AA0 | 6GK7177-1MA20-0AA0 | Компактный коммуникационный модуль LOGO! CSM12/24 до 3 доп пользователей... |  |
| 6EP1332-5BA10 | 6EP1332-5BA10 | SITOP PSU100C 24 V/4 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120-230 В,... |  |
| 6EP1334-1LB00 | 6EP1334-1LB00 | SITOP PSU100L 24 V/10 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 ... |  |
| 6EP1931-2EC31 | 6EP1931-2EC31 | SITOP POWER DC-UPS-МОДУЛЬ 24В/15А, С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ, ВХОДН... |  |
| 6EP4136-3AB00-0AY0 | 6EP4136-3AB00-0AY0 | SITOP UPS1600 20A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: DC 24 V ВЫХОД... |  |
| 6ES7307-1EA80-0AA0 | 6ES7307-1EA80-0AA0 | SIMATIC S7-300 OUTDOOR, PS 307, БЛОК ПИТАНИЯ, ВХОД: ~120/230В, ВЫХОД: = ... |  |
Технические характеристики 6EP19312EC21
 | МОДУЛЬ SITOP DC-USV 15А Б/ИНТЕРФЕЙСА | |
| МОДУЛЬ SITOP DC-USV 24 В/15 А БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ БЕЗ ИНТЕРФЕЙСА ВХОД: DC 24 В/16 А ВЫХОД: DC 24 В/15 A | ||
| Вход | ||
| Напряжение питания при постоянном токе номинальное значение | 24 V | |
| форма кривой напряжения на входе | постоянный ток | |
| Вход диапазон напряжений | 22 постоянного тока ... 29 В | |
| регулируемый параметр срабатывания, напряжение для буферного подключения предварительно установленный | 22,5 V | |
| регулируемый параметр срабатывания, напряжение для буферного подключения | 22 ... 25,5 V; регулируется с шагом 0,5 В | |
| Входной ток при номинальном значении входного напряжения 24 В номинальное значение | 15 A; + примерно 1 А при пустом аккумуляторе | |
| Резервное питание при исчезновении напряжения сети | ||
| вид накопителя энергии | с аккумуляторными батареями | |
| исполнение перехода на резервный источник питания | в зависимости от подключенного аккумулятора и тока нагрузки, см. таблицу выбора модуля аккумулятора и время резервного питания при исчезновении напряжения сети, а также прилагаемые важные указания! | |
| Зарядный ток | ||
| 1 | 0,35 A | |
| 2 | 0,7 A | |
| регулируемый зарядный ток максимальное примечание | Заводская настройка ок. 0,7 A | |
| Выход | ||
| Выходное напряжение | ||
| при нормальном режиме эксплуатации при постоянном токе номинальное значение | 24 V | |
| при буферном режиме при постоянном токе номинальное значение | 24 V | |
| формула для выходного напряжения | Ue - ок. 0,5 В | |
| время задержки пуска типовое | 1 s | |
| время нарастания напряжения выходного напряжения типовое | 60 ms | |
| Выходное напряжение при буферном режиме при постоянном токе | 19 ... 28,5 V | |
| Выходной ток | ||
| номинальное значение | 15 A | |
| при нормальном режиме эксплуатации | 0 ... 15 A | |
| при буферном режиме | 0 ... 15 A | |
| Пиковый ток | 15,7 A | |
| Характеристика выхода с защитой от коротких замыканий | да | |
| отдаваемая активная мощность типовое | 360 W | |
| Коэффициент полезного действия | ||
| Коэффициент полезного действия [%] | ||
| при номинальном значении выходного напряжения при номинальном значении выходного тока типовое | 96,2 % | |
| при режиме работы от аккумулятора типовое | 96 % | |
| Мощность потерь [Вт] | ||
| при номинальном значении выходного напряжения при номинальном значении выходного тока типовое | 14 W | |
| при режиме работы от аккумулятора типовое | 15 W | |
| Защита и контроль | ||
| Функция продукта | ||
| защита от перепутывания полярности накопителя энергии | да | |
| защита от перепутывания полярности против входного напряжения с перепутанной полярностью | да | |
| Сигнализация | ||
| Исполнение индикации | ||
| для нормальной эксплуатации | Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока | |
| для буферного режима | буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт | |
| Интерфейсы | ||
| Компонент продукта ПК-интерфейс | нет | |
| Исполнение интерфейса | нет | |
| Безопасность | ||
| Разделение потенциалов между входом и выходом | нет | |
| Класс зашиты оборудования | класс III | |
| Сертификат соответствия | ||
| CE | да | |
| в качестве сертификации для США | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| относительно ATEX | - | |
| C-TIC | нет | |
| Морская упаковка | GL, ABS | |
| Степень защиты IP | IP20 | |
| Электромагнитная совместимость | ||
| Стандарт | ||
| для излучения помех | EN 55022 класс B | |
| для помехоустойчивости | EN 61000-6-2 | |
| Технические данные | ||
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C; при естественной конвекции (естественная конвекция) | |
| во время транспортировки | -40 ... +85 °C | |
| во время хранения | -40 ... +85 °C | |
| экологическая категория согласно IEC 60721 | Климатический класс 3K3, без конденсации | |
| Механика | ||
| Исполнение электрического подключения | винтовой зажим | |
| на входе | 24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм/17 ... 11 AWG | |
| на выходе | 24 В постоянного тока: 4 винтовых зажима для 1 ... 4 мм/17 ... 11 AWG | |
| для аккумуляторного модуля | 24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм/17 ... 11 AWG | |
| для цепи тока управления и статусного сообщения | 10 винтовых зажимов для 0,5 ... 2,5 мм/20 ... 13 AWG | |
| Ширина корпуса | 50 mm | |
| Высота корпуса | 125 mm | |
| Глубина корпуса | 125 mm | |
| соблюдаемое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вес-нетто | 0,4 kg | |
| Характеристики продукта корпуса секционируемый корпус | да | |
| Вид крепления | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| электрические принадлежности | Аккумуляторный модуль | |
| Среднее время между отказами (MTBF) при 40 °C | 791 139 h | |
| Условное обозначение согласно DIN EN 81346-2 | T | |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |
