6EP1436-3BA00 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6EP1436-3BA00
6EP1436-3BA00
SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД. ВХОДНЫХ И ВЫХОДНЫХ ЦЕПЕЙ, 3-ФАЗН. ВХОД. НАПРЯЖ. ~320 … 550 В, 47 … 63 ГЦ, ВЫХОД =24 В /20 A, ЗАЩИТА НАГРУЗКИ ОТ ПЕРЕНАПРЯЖ. И КЗ, РЕГ. УРОВЕНЬ ВЫХОД. НАПРЯЖЕНИЯ =24 ... 28.8 В
6EP1436-3BA00 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Вид продуктов:
Обзор заказных данных
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
581
Размеры упаковки:
15,00 x 20,00 x 14,00CM
Оборудование СИМЕНС Системы автоматизации.

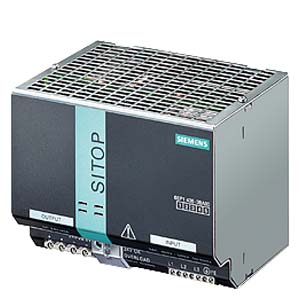

Описание блока питания 6EP1436-3BA00 от СИМЕНС
Блок питания позволит продлить срок службы ваших устройств. Блок питания обеспечивает устройства контроля, автоматизации, управления стабильным напряжением. Устройство 6EP1436-3BA00 активно используется с программируемыми реле и контроллерами, датчиками, промежуточными реле, контакторами, УПП, реле времени, контроля и измерения, счетчиками и другими устройствами.
Настройка напряжения на выходе осуществляется при помощи потенциометра. Блок питания имеет встроенное табло-индикатор, а также индикатор перегрузки и коротких замыканий.
Блок питания может эксплуатироваться при температуре от 0 до 70С.
Электропитание устройства реализуется посредством винтовых зажимов.
Габариты блока питания: 160*125*125 mm. При монтаже следует соблюдать расстояние: сверху и снизу по 5 см. Масса блока составляет 2 кг.
Монтаж блока предусмотрен на шину профильную при помощи защелкивающегося крепления.
Страна-производитель блока питания (источника питания) - Германия.
6EP1436-3BA00 цена, 6EP1436-3BA00 купить
Блок питания модели 6EP1436-3BA00 Сименс купить, блок питания модели 6EP1436-3BA00 Siemens цену можно узнать в фирме "Марк".
| Характеристики товара | |
|---|---|
| EAN | 4025515150602 |
| Товарный код | 85044090 |
| Раздел каталога | KT10-PE |
| Группа продукта | 4213 |
| Дата соответствия RoHS | 01.08.2006 |
| Заказные данные | 6EP1436-3BA00, 6EP14363BA00, 6EP1436-3BAOO, 6EP14363BAOO |
Системы автоматизации SIEMENS 6EP1436-3BA00
Блоки питания 6EP1436-3BA00 фирмы СИМЕНС.
Предназначен для разработки рентабельных решений по созданию распределительных систем, а также для встраивания элементов контроля в системы автоматизированного контроля.
Блоки питания СИМЕНС 6EP1436-3BA00 обеспечивают бесперебойную, непрерывную подачу питания на ваше оборудование.
Коммуникационные процессоры – это важные элементы обеспечения безопасности, они увеличивают срок службы и повышают экономичность работы электронных компонентов различных систем автоматизации.
Блоки питания СИМЕНС используются в автомобильной промышленности, машиностроении, общественных зданиях, технологических установках и т.д.
Процессор коммуникационный для контроллеров программируемых обеспечивает функционирование установок коммуникационных сетевого прибора PROFIBUS DP.
Технические характеристики зависят от контроллера, для которого предназначен процессор.
Купить блоки питания СИМЕНС 6EP1436-3BA00, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По любым, интересующим Вас вопросам, как например: применяемость, паспорт, отправка в регионы, доставка, техническое описание, монтаж, комплектация, характеристики, документация, цена и т.д., Вы можете связаться с нашими менеджерами по телефону +7 (495) 589-56-84.
Купить 6EP1436-3BA00 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК»
Если у Вас есть вопросы, связанные с 6EP1436-3BA00, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «МАPК» занимается продажей горелочного оборудования, в том числе и 6EP1436-3BA00, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6EP1334-2BA20 | 6EP1334-2BA20 | SITOP PSU100S 24 V/10 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 ... |  |
| 6ES7307-1EA01-0AA0 | 6ES7307-1EA01-0AA0 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, В... |  |
| 6EP1336-3BA00 | 6EP1336-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ВХОД ~120/230... |  |
| 6EP1436-3BA00 | 6EP1436-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД... |  |
| 6EP1334-3BA10 | 6EP1334-3BA10 | SITOP PSU200M 10 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230-500... |  |
| 6EP1935-6ME21 | 6EP1935-6ME21 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6EP1333-2BA20 | 6EP1333-2BA20 | SITOP PSU100S 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В... |  |
| 6EP1437-3BA00 | 6EP1437-3BA00 | SITOP POWER 40, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД... |  |
| 6EP1931-2EC21 | 6EP1931-2EC21 | SITOP POWER DC-UPS-МОДУЛЬ 24В/15А, БЕЗ ИНТЕРФЕЙСОВ, ВХОДНОЕ НАПРЯЖЕНИЕ =... |  |
| 6EP1332-2BA20 | 6EP1332-2BA20 | SITOP PSU100S 24 V/2,5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230... |  |
| 6EP1437-3BA10 | 6EP1437-3BA10 | SITOP, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PSU8200, ВХОД: 400-500В 3 ФАЗЫ ПЕР... |  |
| 6EP1961-3BA21 | 6EP1961-3BA21 | SITOP PSE202U, МОДУЛЬ РЕЗЕРВИРОВАНИЯ ВХОД/ВЫХОД: =24 В/40 A, МОЖЕТ БЫТЬ ... |  |
| 6EP1333-3BA10 | 6EP1333-3BA10 | SITOP PSU200M 5 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230-500 ... |  |
| 6GK7277-1AA10-0AA0 | 6GK7277-1AA10-0AA0 | Коммуникационный модуль CSM 1277 для SIMATIC S7-1200 (Неуправляемый ком... |  |
| 6EP1931-2DC21 | 6EP1931-2DC21 | SITOP POWER DC-UPS-МОДУЛЬ 24В/6А, БЕЗ ИНТЕРФЕЙСОВ, ВХОДНОЕ НАПРЯЖЕНИЕ =2... |  |
| 6EP1961-2BA00 | 6EP1961-2BA00 | SITOP SELECT: 4-КАНАЛЬНЫЙ МОДУЛЬ ДИАГНОСТИКИ ЦЕПЕЙ ПИТАНИЯ. ВХОД НА КАНА... |  |
| 6EP1336-2BA10 | 6EP1336-2BA10 | SITOP PSU100S 20 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~120/230 В, ВЫХ... |  |
| 6EP1336-3BA10 | 6EP1336-3BA10 | SITOP PSU8200 20A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВВОД: ~120-230 В ИЛИ =... |  |
| 6EP1935-6MD11 | 6EP1935-6MD11 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6EP1961-2BA21 | 6EP1961-2BA21 | SITOP PSE200U 10 A, МОДУЛЬ СЕЛЕКТИВНОСТИ, 4 КАНАЛА, ВХОД: =24 В, ВЫХОД: ... |  |
| 6GK7243-5DX30-0XE0 | 6GK7243-5DX30-0XE0 | Коммуникационный процессор CP1243-5, для SIMATIC S7-1200 ( PROFIBUS ... |  |
| 6EP1333-1LB00 | 6EP1333-1LB00 | SITOP PSU100L 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В... |  |
| 6EP1333-4BA00 | 6EP1333-4BA00 | SIMATIC PM 1507 24 V/8 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-... |  |
| 6EP1331-5BA10 | 6EP1331-5BA10 | SITOP PSU100C 24 V/1,3 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~120-230 В... |  |
| 6EP4134-3AB00-0AY0 | 6EP4134-3AB00-0AY0 | SITOP UPS1600 10A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: D24 V ВЫХОД: ... |  |
| 6ES7307-1BA01-0AA0 | 6ES7307-1BA01-0AA0 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, В... |  |
| 6EP1332-1LB00 | 6EP1332-1LB00 | SITOP PSU100L 24 V/2.5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230... |  |
| 6EP1933-2EC41 | 6EP1933-2EC41 | SITOP DC-UPS 15 CAPACITOR, БАЗОВОЕ УСТРОЙСТВО ИБП С 2,5 КВТС, ВХОД: =24 ... |  |
| 6EP1933-2EC51 | 6EP1933-2EC51 | SITOP DC-UPS 15 CAPACITOR, БАЗОВОЕ УСТРОЙСТВО ИБП С 5 КВТС, ВХОД: =24 В,... |  |
| 6EP1961-2BA41 | 6EP1961-2BA41 | SITOP PSE200U 10 A, 4Х-КАНАЛЬНЫЙ МОДУЛЬ СЕЛЕКТИВНОСТИ, ВХОД: =24 В, ВЫХО... |  |
| 6EP1332-4BA00 | 6EP1332-4BA00 | SIMATIC PM 1507 24 V/3 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-... |  |
| 6EP1337-3BA00 | 6EP1337-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ВХОД ~120/230... |  |
| 6EP1931-2EC42 | 6EP1931-2EC42 | SITOP DC UPS, МОДУЛЬ ИБП 24В/15A С ПОРТОМ USB БЕЗ НАПРЯЖЕНИЯ, ВХОД: =24В... |  |
| 6EP1935-6MF01 | 6EP1935-6MF01 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6EP1961-3BA01 | 6EP1961-3BA01 | SITOP, БУФЕРНЫЙ МОДУЛЬ ДЛЯ 6EP1X3X-3BAX0, ВРЕМЯ БУФЕРИЗАЦИИ 100 МС/40 A,... |  |
| 6ES7307-1KA02-0AA0 | 6ES7307-1KA02-0AA0 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, В... |  |
| 6EP1935-6MC01 | 6EP1935-6MC01 | SITOP POWER БАТАРЕЙНЫЙ МОДУЛЬ 24 В/1,2 А*Ч С НЕОБСЛУЖИВАЕМОЙ ЗАКРЫТОЙ СВ... |  |
| 6EP1964-2BA00 | 6EP1964-2BA00 | SITOP PSE202U 10А, МОДУЛЬ РЕЗЕРВИРОВАНИЯ, ВХОД/ВЫХОД: =24 В, ПРИГОДЕН ДЛ... |  |
| 6EP1331-5BA00 | 6EP1331-5BA00 | SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 ... |  |
| 6EP1931-2FC21 | 6EP1931-2FC21 | SITOP DC UPS MODULE, МОДУЛЬ БЕСПЕРЕБОЙНОГО ПИТАНИЯ 24В/40А БЕЗ ИНТЕРФЕЙС... |  |
| 6EP1935-6MD31 | 6EP1935-6MD31 | SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МО... |  |
| 6GK7242-5DX30-0XE0 | 6GK7242-5DX30-0XE0 | Коммуникационный модуль CM 1242-5, для SIMATIC S7-1200 (PROFIBUS DP SLAVE) |  |
| 6EP1332-5BA00 | 6EP1332-5BA00 | SITOP PSU100C 24 V/2.5 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120-230 ... |  |
| 6EP1436-2BA10 | 6EP1436-2BA10 | SITOP PSU300S 20 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: 3Ф ~400-500 В ВЫ... |  |
| 6GK7177-1MA20-0AA0 | 6GK7177-1MA20-0AA0 | Компактный коммуникационный модуль LOGO! CSM12/24 до 3 доп пользователей... |  |
| 6EP1332-5BA10 | 6EP1332-5BA10 | SITOP PSU100C 24 V/4 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120-230 В,... |  |
| 6EP1334-1LB00 | 6EP1334-1LB00 | SITOP PSU100L 24 V/10 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 ... |  |
| 6EP1931-2EC31 | 6EP1931-2EC31 | SITOP POWER DC-UPS-МОДУЛЬ 24В/15А, С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ, ВХОДН... |  |
| 6EP4136-3AB00-0AY0 | 6EP4136-3AB00-0AY0 | SITOP UPS1600 20A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: DC 24 V ВЫХОД... |  |
| 6ES7307-1EA80-0AA0 | 6ES7307-1EA80-0AA0 | SIMATIC S7-300 OUTDOOR, PS 307, БЛОК ПИТАНИЯ, ВХОД: ~120/230В, ВЫХОД: = ... |  |
Технические характеристики 6EP14363BA00
 | SITOP MODULAR 24 В/20 A | |
| SITOP MODULAR 20 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/20 A | ||
| Вход | ||
| Вход | 3-фазный переменный ток | |
| Номинальная величина напряжения Ue ном. | 400 ... 500 V | |
| Диапазон напряжения при переменном токе | 320 ... 550 V | |
| Примечание | Пуск начиная с Ue > 340 В | |
| Вход c широким диапазоном возможностей | да | |
| Устойчивость к перенапряжению | 2,3 x Ue ном, 1,3 мс | |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | 6 ms; при Ue = 400 В | |
| Номинальная частота сети 1 | 50 Hz | |
| Номинальная частота сети 2 | 60 Hz | |
| Диапазон частоты сети | 47 ... 63 Hz | |
| Входной ток | ||
| при номинальном значении входного напряжения 400 В | 1,1 A | |
| при номинальном значении входного напряжения 500 В | 0,9 A | |
| Ограничение пускового тока (+ 25 °C), макс. | 35 A | |
| It, макс. | 0,7 A·s | |
| Встроенный предохранитель при входе | отсутствует | |
| Защита предохранителями в сетевой подводке (IEC 898) | требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489) | |
| Выход | ||
| Выход | регулируемое постоянное напряжение без потенциала | |
| Номинальное значение напряжения Ua Nenn DC | 24 V | |
| Общий допуск, статический ± | 3 % | |
| сетевое статическое регулирование, ок. | 0,1 % | |
| регулирование статической нагрузки, ок. | 0,2 % | |
| Остаточная пульсация пиков амплитуды, макс. | 100 mV | |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 200 mV | |
| Wertebereich | 24 ... 28,8 V | |
| Функция продукта выходное напряжение можно регулировать | да | |
| Настройка выходного напряжения | с помощью потенциометра; макс. 480 Вт | |
| Индикаторное табло | Светодиод зеленый для 24 В O.K. | |
| Сигнализация | возможен через сигнальный модуль (6EP1961-3BA10) | |
| Режим включения/отключения | без отклонения напряжения Ua (плавное включение) | |
| Задержка запуска максимальная | 2,5 s | |
| время нарастания напряжения выходного напряжения максимальное | 500 ms | |
| Номинальная величина тока Ia ном. | 20 A | |
| Диапазон тока | 0 ... 20 A | |
| примечание | +60 ... +70 °C: снижение номинальных значений 2%/K | |
| отдаваемая активная мощность типовое | 480 W | |
| кратковременный ток перегрузки | ||
| при коротком замыкании во время эксплуатации типовое | 60 A | |
| длительность перегрузочной способности тока перегрузки | ||
| при коротком замыкании во время эксплуатации | 25 ms | |
| постоянный ток перегрузки | ||
| при коротком замыкании во время разгона типовое | 23 A | |
| Пригодность для параллельной работы для повышения мощности | да ; переключаемая характеристика | |
| Число параллельно подключаемых устройств для повышения мощности, штук | 2 | |
| Коэффициент полезного действия | ||
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 90 % | |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 53 W | |
| Регулирование | ||
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 1 % | |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 2 % | |
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | 4 ms | |
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | 4 ms | |
| время регулирования максимальное | 10 ms | |
| Защита и контроль | ||
| Защита от перегрузок на выходе | < 35 В | |
| Ограничение тока, тип. | 23 A | |
| Характеристика выхода с защитой от коротких замыканий | да | |
| Защита от короткого замыкания | выборочная характеристика при постоянном токе ок. 23 A или отключение с сохранением | |
| установившийся ток короткого замыкания эффективное значение | ||
| типовое | 23 A | |
| Индикатор перегрузок/короткого замыкания | Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением" | |
| Безопасность | ||
| Разделение потенциалов первичное/вторичное | да | |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 | |
| Класс защиты | класс I | |
| рабочий ток | ||
| максимальное | 3,5 mA | |
| Маркировка CE | да | |
| Допуск UL/cUL (CSA) | UL-Listed (UL 508), File E197259, CSA (CSA C22.2 No. 14, CSA C22.2 No. 107.1) | |
| Взрывозащита | IECEx Ex nA nC IIC T3 Gc; ATEX (EX) II 3G Ex nA nC IIC T3 Gc; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T3 | |
| разрешение FM | - | |
| Допуск CB | нет | |
| Разработка в судостроении | GL, ABS | |
| Класс защиты (EN 60529) | IP20 | |
| Электромагнитная совместимость | ||
| Излучение помех (эмиссия) | EN 55022 класс B | |
| Ограничение гармоник | EN 61000-3-2 | |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 | |
| Технические данные | ||
| Температура окружающей среды | ||
| во время эксплуатации | 0 ... 70 °C | |
| — примечание | при естественной конвекции (естественная конвекция) | |
| во время транспортировки | -40 ... +85 °C | |
| во время хранения | -40 ... +85 °C | |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации | |
| Механика | ||
| Техника электропитания | винтовой зажим | |
| Подключения | ||
| вход сети | L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм одно-/тонкопроволочный | |
| выход | +, -: по 2 винтовых зажима для 0,33 ... 4 мм | |
| вспомогательные контакты | - | |
| Ширина корпуса | 160 mm | |
| Высота корпуса | 125 mm | |
| Глубина корпуса | 125 mm | |
| соблюдаемое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Вес, ок. | 2 kg | |
| Характеристики продукта корпуса секционируемый корпус | да | |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| электрические принадлежности | Буферный модуль, сигнальный модуль | |
| Среднее время между отказами (MTBF) при 40 °C | 711 213 h | |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |
