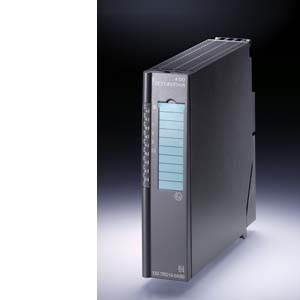

6ES7132-7HB00-0AB0

• Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
• Интерфейсный модуль IM 152:
  • связывает станцию ET 200iSP с сетью PROFIBUS DP
  • обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
  • позволяет устанавливать PROFIBUS адрес станции ET 200iSP
  • оснащен слотом для установки микро карты памяти MMC
  • позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
• Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
• Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.

IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.

Дополнительно модуль поддерживает:

• присвоение передаваемым данным отметок даты и времени
• передачу идентификационных данных
• установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей

Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.

Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.

Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.

Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!

В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).

Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.

Системы автоматизации SIEMENS 6ES7132-7HB00-0AB0

Специальные модули компании SIEMENS 6ES7132-7HB00-0AB0 применяются для построения звездообразных и линейных сетей Industrial Ethernet, поддерживающие технологию коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6ES7132-7HB00-0AB0:

• Функция программирования осуществления передачи только между автоматизированными и зарегистрированнымиприборами, на которых настроена защита от: ошибки оператора, потери информации, перегрузки системы связи;

  Простота установки, использования и настройки, отсутствие специальной подготовки для работы с устройством;

• Безопасность передачи информции между элементамиуправления;
• Возможность установки паролей иформации, которые используются для защиты от несанкционированного доступа и шпионажа;
• Возможность применения различных типов коммуникационного протокола без потери функциональных особенностей прибора;
• Отсутствие необходимости в выполнении дополнительных настроек сети, приложений и станций;
• Возможность дистанционных настройки, диагностики и программирования устройства;
• Функция замены элементов без проведения дополнительных настроек сети, возможность автосохранения данных и настроек на модуле памяти устройства;
• Создание звездообразных и линейных структур Industrial Ethernet.

Купить специальные модули SIEMENS 6ES7132-7HB00-0AB0, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».

По всем, интересующим Вас вопросам, таким как: документация, доставка, цена, применяемость, отправка в регионы, паспорт, комплектация, характеристики, техническое описание, монтаж и т.д., Вы можете связаться с нашими специалистами по номеру телефона +7 (495) 589-56-84.
