6EP1331-1SH03 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
6EP1331-1SH03
6EP1331-1SH03

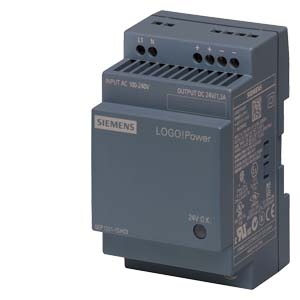

LOGO!POWER 24 V СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-240 В ВЫХОД: =24 В/1,3 A
6EP1331-1SH03 SIEMENS Технология электроустановки: Системы автоматизации цена, купить
Характеристики товара
Оборудование департамента DF&PD
Системы автоматизации
Размеры упаковки:
7,00 x 9,00 x 5,80CM
Размеры (Ш x Д x В):
Не доступный
Вид продуктов:
1-phase, 24 V DC
Ценовая группа:
583
Продукция SIEMENS Системы автоматизации.
Описание блока питания стабилизированного LOGO!Power с артикулом 6EP1331-1SH03
Блок питания LOGO!Power с артикулом 6EP1331-1SH03 предназначен для применения в сетях (однофазных) переменного или постоянного тока. Напряжение при переменном токе соответствует диапазону от 100 до 240В, при постоянном - от 110 до 300В. Устройство работает с диапазоном тока электрического 0 - 1,3 А.
Продолжительность запуска блока составляет 0,5 секунд.
LOGO!Power имеет функцию регулировки, которая позволяет контролировать выходное напряжение прибора.
Устройство имеет 2 класс защиты, то есть не имеет защитного соединения. Температурный режим эксплуатации устройства соответствует диапазону от -20 до +70 градусов по Цельсию. Также блок 6EP1331-1SH03 имеет класс влагозащиты 3КЗ, без возможности конденсации.
Купить блок питания Siemens LOGO!Power с артикулом 6EP1331-1SH03, узнать на блок питания Siemens LOGO!Power с артикулом 6EP1331-1SH03 цену
Блок питания LOGO!Power с артикулом 6EP1331-1SH03 Siemens купить, узнать на LOGO!Power с артикулом 6EP1331-1SH03 СИМЕНС цену, можно в компании "Марк". На продукцию СИМЕНС цены могут быть снижены с учетом скидки.
| Характеристики товара | |
|---|---|
| EAN | 4025515152767 |
| Товарный код | 85044090 |
| Раздел каталога | KT10-PH |
| Группа продукта | 4022 |
| Дата соответствия RoHS | 01.07.2006 |
| Заказные данные | 6EP1331-1SH03, 6EP13311SH03, 6EP1331-1SHO3, 6EP13311SHO3 |
Системы автоматизации SIEMENS 6EP1331-1SH03
Логические модули фирмы SIEMENS 6EP1331-1SH03 – это программируемые универсальные модули для простых приборов с автоматическим контролем.
Компактный размер, легкость эксплуатации, монтажа и программирования, низкая стоимость обеспечивают создание при помощи логических модулей SIEMENS большое количество решений для любых задач как на промышленном производстве, так и в автоматизации сооружений на приемлемом ценовом уровне.
Модули SIEMENS способны функционировать самостоятельно или дополняться нужным набором элементов расширения.
Особенностями логического модуля 6EP1331-1SH03 SIEMENS являются:
- Встроенная схема выходов и входов;
- Функция Ethernet (встроен);
- Универсальность устройства;
- Универсальность использования;
- Встроенный монитор;
- Легкое программирование устройства.
Купить логические модули СИМЕНС 6EP1331-1SH03, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По всем, возникшим у Вас вопросам, как например: монтаж, паспорт, цена, техническое описание, доставка, комплектация, применяемость, документация, характеристики, отправка в регионы и так далее, обращайтесь по телефону +7 (495) 589-56-84.
Купить 6EP1331-1SH03 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАPK»
Если у Вас есть вопросы, связанные с 6EP1331-1SH03, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MАРK» занимается продажей горелочного оборудования, в том числе и 6EP1331-1SH03, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6ED1052-1MD00-0BA8 | 6ED1052-1MD00-0BA8 | LOGO!12/24RCE, ЛОГИЧЕСКИЙ МОДУЛЬ С ДИСПЛЕЕМ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/В... |  |
| 6EP1332-1SH43 | 6EP1332-1SH43 | LOGO!POWER 24 V СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-240 В ВЫХОД: ... |  |
| 6ED1052-1CC01-0BA8 | 6ED1052-1CC01-0BA8 | LOGO! 24CE, ЛОГИЧЕСКИЙ МОДУЛЬ С ДИСПЛЕЕМ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХ... |  |
| 6ED1052-1FB00-0BA8 | 6ED1052-1FB00-0BA8 | LOGO!230RCE, ЛОГИЧЕСКИЙ МОДУЛЬ С ДИСПЛЕЕМ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХ... |  |
| 6ED1052-1HB00-0BA8 | 6ED1052-1HB00-0BA8 | LOGO! 24RCE, ЛОГИЧЕСКИЙ МОДУЛЬ С ДИСПЛЕЕМ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХ... |  |
| 6EP1332-1SH52 | 6EP1332-1SH52 | LOGO!POWER 24 V СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-240 В ВЫХОД: ... |  |
| 6ED1052-2FB00-0BA8 | 6ED1052-2FB00-0BA8 | LOGO! 230RCEO, ЛОГИЧЕСКИЙ МОДУЛЬ БЕЗ ДИСПЛЕЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/... |  |
| 6EP1331-1SH03 | 6EP1331-1SH03 | LOGO!POWER 24 V СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-240 В ВЫХОД: ... |  |
| 6ED1052-2MD00-0BA8 | 6ED1052-2MD00-0BA8 | LOGO! 12/24RCEO, ЛОГИЧЕСКИЙ МОДУЛЬ БЕЗ ДИСПЛЕЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДО... |  |
| 6ED1058-0BA08-0YA1 | 6ED1058-0BA08-0YA1 | LOGO! SOFT COMFORT V8, ПРОГРАММНЫЙ ПРОДУКТ ДЛЯ НАСТРОЙКИ LOGO!, ОДИНОЧНА... |  |
| 6ED1055-1MA00-0BA2 | 6ED1055-1MA00-0BA2 | LOGO! AM2, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ: =12/24 В, 2 AI, 0 - 10... |  |
| 6ED1055-4MH00-0BA1 | 6ED1055-4MH00-0BA1 | LOGO! TD ТЕКСТОВЫЙ ДИСПЛЕЙ, 4 СТРОЧКИ, 3 ЦВЕТА ПОДСВЕТКИ, 2 ПОРТА ETHERN... |  |
| 6ED1055-1MB00-0BA2 | 6ED1055-1MB00-0BA2 | LOGO! DM8 12/24R, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: ... |  |
| 6ED1052-2CC01-0BA8 | 6ED1052-2CC01-0BA8 | LOGO! 24CEO, ЛОГИЧЕСКИЙ МОДУЛЬ БЕЗ ДИСПЛЕЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫ... |  |
| 6ED1055-1NB10-0BA2 | 6ED1055-1NB10-0BA2 | LOGO! DM16 24R, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: =2... |  |
| 6ED1055-1CB10-0BA2 | 6ED1055-1CB10-0BA2 | LOGO! DM16 24, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: =2... |  |
| 6ED1055-1FB00-0BA2 | 6ED1055-1FB00-0BA2 | LOGO! DM8 230R, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: 23... |  |
| 6ED1055-1MM00-0BA2 | 6ED1055-1MM00-0BA2 | LOGO! AM2 AQ, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ: =24 В, 0/4-20 МА 2... |  |
| 6ED1052-2HB00-0BA8 | 6ED1052-2HB00-0BA8 | LOGO! 24RCO (AC), ЛОГИЧЕСКИЙ МОДУЛЬ БЕЗ ДИСПЛЕЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОД... |  |
| 6ED1055-1FB10-0BA2 | 6ED1055-1FB10-0BA2 | LOGO! DM16 230R, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: 2... |  |
| 6EP1311-1SH03 | 6EP1311-1SH03 | LOGO!POWER 5 V DC СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-240 В ВЫХОД... |  |
| 6ED1055-1CB00-0BA2 | 6ED1055-1CB00-0BA2 | LOGO! DM8 24, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: 24 В... |  |
| 6ED1055-1MD00-0BA2 | 6ED1055-1MD00-0BA2 | LOGO! AM2 RTD, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ: =12/24 В, 2AI, -5... |  |
| 6BK1700-0BA20-0AA0 | 6BK1700-0BA20-0AA0 | LOGO! коммуникационный модуль CMK2000 для подключения LOGO! 8 к шине авт... |  |
| 6ED1055-1HB00-0BA2 | 6ED1055-1HB00-0BA2 | LOGO! DM8 24R, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: 24 ... |  |
Технические характеристики 6EP13311SH03
 | LOGO!POWER 24 В/1,3 A | |
| LOGO!POWER 24 B/1,3 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 100-240 В (DC 110-300 В) ВЫХОД: DC 24 В/1,3 А | ||
| Вход | ||
| Вход | 1-фазный постоянный или переменный ток | |
| Номинальная величина напряжения Ue ном. | 100 ... 240 V | |
| Диапазон напряжения при переменном токе | 85 ... 264 V | |
| Входное напряжение | ||
| при постоянном токе | 110 ... 300 V | |
| Вход c широким диапазоном возможностей | да | |
| Устойчивость к перенапряжению | 2,3 x Ue ном, 1,3 мс | |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | 40 ms; при Ue = 187 В | |
| Номинальная частота сети 1 | 50 Hz | |
| Номинальная частота сети 2 | 60 Hz | |
| Диапазон частоты сети | 47 ... 63 Hz | |
| Входной ток | ||
| при номинальном значении входного напряжения 120 В | 0,7 A | |
| при номинальном значении входного напряжения 230 В | 0,35 A | |
| Ограничение пускового тока (+ 25 °C), макс. | 25 A | |
| It, макс. | 0,8 A·s | |
| Встроенный предохранитель при входе | внутри | |
| Защита предохранителями в сетевой подводке (IEC 898) | рекомендованный LS-переключатель: с 16 A характеристика B или с 10 A характеристика C | |
| Выход | ||
| Выход | регулируемое постоянное напряжение без потенциала | |
| Номинальное значение напряжения Ua Nenn DC | 24 V | |
| Общий допуск, статический ± | 3 % | |
| сетевое статическое регулирование, ок. | 0,1 % | |
| регулирование статической нагрузки, ок. | 1,5 % | |
| Остаточная пульсация пиков амплитуды, макс. | 200 mV | |
| Остаточная пульсация пиков амплитуды, тип. | 10 mV | |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 300 mV | |
| Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц) | 20 mV | |
| Wertebereich | 22,2 ... 26,4 V | |
| Функция продукта выходное напряжение можно регулировать | да | |
| Настройка выходного напряжения | с помощью потенциометра | |
| Индикаторное табло | Светодиод зелёный для напряжения на выходе O. K. | |
| Режим включения/отключения | без отклонения напряжения Ua (плавное включение) | |
| Задержка запуска максимальная | 0,5 s | |
| Повышение напряжения, тип. | 15 ms | |
| Номинальная величина тока Ia ном. | 1,3 A | |
| Диапазон тока | 0 ... 1,3 A | |
| примечание | +55 ... +70 °C: снижение номинальных значений 2%/K | |
| отдаваемая активная мощность типовое | 30 W | |
| Пригодность для параллельной работы для повышения мощности | да | |
| Число параллельно подключаемых устройств для повышения мощности, штук | 2 | |
| Коэффициент полезного действия | ||
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 85 % | |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 6 W | |
| Мощность потерь [Вт] при холостом ходе максимальное | 2 W | |
| Регулирование | ||
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 0,2 % | |
| Регулирование нагрузки дин. (Ia: 10/90/10 %), Ua ± тип. | 1 % | |
| Время регулирования скачка нагрузки с 10 до 90 %, тип. | 1 ms | |
| Время регулирования скачка нагрузки с 90 до 10 %, тип. | 1 ms | |
| Защита и контроль | ||
| Защита от перегрузок на выходе | да, согласно EN 60950-1 | |
| Ограничение тока, тип. | 1,7 A | |
| Характеристика выхода с защитой от коротких замыканий | да | |
| Защита от короткого замыкания | Характеристика при постоянном токе | |
| установившийся ток короткого замыкания эффективное значение | ||
| максимальное | 2,4 A | |
| Индикатор перегрузок/короткого замыкания | - | |
| Безопасность | ||
| Разделение потенциалов первичное/вторичное | да | |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 | |
| Класс защиты | класс II (без защитного соединения) | |
| Маркировка CE | да | |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273, NEC class 2 (по UL 1310) | |
| Взрывозащита | ATEX (EX) II 3G Ex nA IIC T3; cCSAus (CSA C22.2 No. 213-M1987, ANSI/ISA-12.12.01-2007) Class I, Div. 2, Group ABCD, T4 | |
| разрешение FM | Class I, Div. 2, Group ABCD, T4 | |
| Допуск CB | да | |
| Разработка в судостроении | GL, ABS, BV, DNV, LRS | |
| Класс защиты (EN 60529) | IP20 | |
| Электромагнитная совместимость | ||
| Излучение помех (эмиссия) | EN 55022 класс B | |
| Ограничение гармоник | не соответствует | |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 | |
| Технические данные | ||
| Температура окружающей среды | ||
| во время эксплуатации | -20 ... +70 °C | |
| — примечание | при естественной конвекции (естественная конвекция) | |
| во время транспортировки | -40 ... +85 °C | |
| во время хранения | -40 ... +85 °C | |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации | |
| Механика | ||
| Техника электропитания | винтовой зажим | |
| Подключения | ||
| вход сети | L, N: по 1 винтовому зажиму для 0,5 ... 2,5 мм одно-/тонкопроволочный | |
| выход | +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм | |
| вспомогательные контакты | - | |
| Ширина корпуса | 54 mm | |
| Высота корпуса | 90 mm | |
| Глубина корпуса | 52,6 mm | |
| соблюдаемое расстояние | ||
| вверху | 20 mm | |
| внизу | 20 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Вес, ок. | 0,17 kg | |
| Характеристики продукта корпуса секционируемый корпус | да | |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| Среднее время между отказами (MTBF) при 40 °C | 3 586 929 h | |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |
