6AV6647-0AE11-3AX0 SIEMENS Технология электроустановки: Снимаемые и снятые с производства продукты цена, купить
6AV6647-0AE11-3AX0
6AV6647-0AE11-3AX0

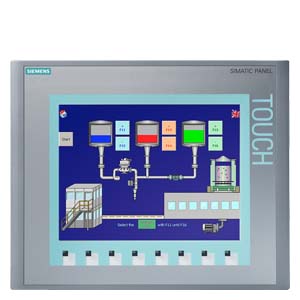

SIMATIC KTP1000 BASIC COLOR DP, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА, 10,4" TFT-ДИСПЛЕЙ, 256 ЦВЕТОВ, MPI/PROFIBUS DP ИНТЕРФЕЙС, НАСТРОЙКА С WINCC FLEXIBLE 2008 COMPACT, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, РАСПРОСТРАНЯЕМОЕ БЕСПЛАТНО, СМ. ДЕТАЛИ НА CD
6AV6647-0AE11-3AX0 SIEMENS Технология электроустановки: Снимаемые и снятые с производства продукты цена, купить
Характеристики товара
Оборудование департамента DF&PD
Снимаемые и снятые с производства продукты
Вид продуктов:
Панели серии Basic 1-го поколения
Размеры (Ш x Д x В):
Нет данных
Ценовая группа:
2AP
Размеры упаковки:
41,00 x 53,00 x 18,00CM
Продукция СИМЕНС Снимаемые и снятые с производства продукты.
| Характеристики товара | |
|---|---|
| EAN | 4025515076957 |
| Товарный код | 85371099 |
| Раздел каталога | ST80.1J |
| Группа продукта | 2262 |
| Дата соответствия RoHS | 31.03.2008 |
| Заказные данные | 6AV6647-0AE11-3AX0, 6AV66470AE113AX0, 6AV6647-OAE11-3AXO, 6AV6647OAE113AXO |
PROMSIM SIEMENS 6AV6647-0AE11-3AX0
В данном разделе представлено оборудование компании SIEMENS 6AV6647-0AE11-3AX0, которое снимается, либо уже снято с производства. Наши специалисты всегда помогут Вам подобрать аналоги, необходимого оборудования SIEMENS, а так же осуществить заказ снимаемого оборудования SIEMENS.
Так же Вы всегда сможете получить консультацию по вопросам применяемости, замен, аналогов, технических характеристик и совместимости. Наши специалисты ответят на все Ваши вопросы, касающиеся цен, наличия на складе, доставки по Москве, самовывоза 6AV6647-0AE11-3AX0 СИМЕНС и отправки ее в регионы.
Для получения консультации у специалиста по 6AV6647-0AE11-3AX0, Вы можете позвонить по телефону +7 (499) 903-10-76, написать в онлайн-консультант либо на электронную почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..
Купить оборудование SIEMENS 6AV6647-0AE11-3AX0, цена на которые будет уменьшена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, таким как: доставка, применяемость, монтаж, характеристики, паспорт, комплектация, техническое описание, документация, цена, отправка в регионы и т.д., обращайтесь по номеру +7 (495) 589-56-84.
Купить 6AV6647-0AE11-3AX0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК»
Если у Вас есть вопросы, связанные с 6AV6647-0AE11-3AX0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MAPK» занимается продажей горелочного оборудования, в том числе и 6AV6647-0AE11-3AX0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 6AV6643-0CD01-1AX1 | 6AV6643-0CD01-1AX1 | SIMATIC MP 277 10" TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ С ДОЛГОВРЕМЕННОЙ ПАМЯТЬ... |  |
| 6AV6642-0BA01-1AX1 | 6AV6642-0BA01-1AX1 | SIMATIC, СЕНСОРНАЯ ПАНЕЛЬ ОПЕРАТОРА TP 177B PN/DP, ЦВЕТНОЙ STN-ДИСПЛЕЙ (... |  |
| 6AV6647-0AB11-3AX0 | 6AV6647-0AB11-3AX0 | SIMATIC KTP600 BASIC MONO PN 5,7", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫ... |  |
| 6AV6642-0DC01-1AX1 | 6AV6642-0DC01-1AX1 | SIMATIC, ПАНЕЛЬ ОПЕРАТОРА OP 177B DP, СЕНСОРНЫЙ STN-ДИСПЛЕЙ ДИАГОНАЛЬЮ 5... |  |
| 6AV6644-0AB01-2AX0 | 6AV6644-0AB01-2AX0 | SIMATIC MP 377 15 TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ, WINDOWS CE 5.0, 15" ЦВЕ... |  |
| 6AV6647-0AD11-3AX0 | 6AV6647-0AD11-3AX0 | SIMATIC KTP600 BASIC COLOR PN 5,7", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С ЦВЕТНЫМ T... |  |
| 6AV6642-0BC01-1AX1 | 6AV6642-0BC01-1AX1 | SIMATIC, СЕНСОРНАЯ ПАНЕЛЬ ОПЕРАТОРА TP 177B DP, STN-ДИСПЛЕЙ ДИАГОНАЛЬЮ 5... |  |
| 6AV6644-0AA01-2AX0 | 6AV6644-0AA01-2AX0 | SIMATIC MP 377 12" TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ, WINDOWS CE 5.0, 12" ЦВ... |  |
| 6AV6642-0AA11-0AX1 | 6AV6642-0AA11-0AX1 | SIMATIC, СЕНСОРНАЯ ПАНЕЛЬ ОПЕРАТОРА TP 177A, STN-ДИСПЛЕЙ ДИАГОНАЛЬЮ 5.7"... |  |
| 6AV6640-0CA11-0AX1 | 6AV6640-0CA11-0AX1 | SIMATIC, СЕНСОРНАЯ ПАНЕЛЬ ОПЕРАТОРА TP 177MICRO ДЛЯ SIMATIC S7-200, STN-... |  |
| 6AV6643-0AA01-1AX0 | 6AV6643-0AA01-1AX0 | SIMATIC TP 277 6", СЕНСОРНАЯ ПАНЕЛЬ, 5.7" TFT ЭКРАН, 4 MB ПАМЯТЬ ПОЛЬЗОВ... |  |
| 6AV6647-0AE11-3AX0 | 6AV6647-0AE11-3AX0 | SIMATIC KTP1000 BASIC COLOR DP, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА, 10,4" TFT-ДИСП... |  |
| 6AV6647-0AF11-3AX0 | 6AV6647-0AF11-3AX0 | SIMATIC KTP1000 BASIC COLOR PN, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА, 10,4" TFT-ДИСП... |  |
| 6AV6647-0AC11-3AX0 | 6AV6647-0AC11-3AX0 | SIMATIC KTP600 BASIC COLOR DP 5,7", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С ЦВЕТНЫМ T... |  |
| 6AV6641-0CA01-0AX1 | 6AV6641-0CA01-0AX1 | SIMATIC, ПАНЕЛЬ ОПЕРАТОРА OP 77B, ЖК-ДИСПЛЕЙ ДИАГОНАЛЬЮ 4.5" С ПОДСВЕТК... |  |
| 6AV6643-0BA01-1AX0 | 6AV6643-0BA01-1AX0 | SIMATIC OP 277 6", ПАНЕЛЬ ОПЕРАТОРА, 5.7" TFT ЭКРАН, 4 MB ПАМЯТЬ ПОЛЬЗОВ... |  |
| 6ES7792-0AA00-0XA0 | 6ES7792-0AA00-0XA0 | SIMATIC PG, ВНЕШНИЙ ПРОГРАММАТОР С USB ИНТЕРФЕЙСОМ, НАПРЯЖЕНИЕ ПИТАНИЯ ~115/220В |  |
| 6AV6647-0AA11-3AX0 | 6AV6647-0AA11-3AX0 | SIMATIC KTP400 BASIC MONO PN 3,8", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫ... |  |
| 6AV6643-0CB01-1AX1 | 6AV6643-0CB01-1AX1 | SIMATIC MP 277 8" TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ С ДОЛГОВРЕМЕННОЙ ПАМЯТЬЮ... |  |
| 6ES7272-0AA30-0YA1 | 6ES7272-0AA30-0YA1 | SIMATIC S7, ТЕКСТОВЫЙ ДИСПЛЕЙ TD 200 ДЛЯ S7-200, 2ХСТРОЧНЫЙ, С КАБЕЛЕМ (... |  |
| 6AV6641-0BA11-0AX1 | 6AV6641-0BA11-0AX1 | SIMATIC, ПАНЕЛЬ ОПЕРАТОРА OP 77A, ЖК-ДИСПЛЕЙ ДИАГОНАЛЬЮ 4.5" С ПОДСВЕТК... |  |
| 6AV6643-0DD01-1AX1 | 6AV6643-0DD01-1AX1 | SIMATIC MP 277 10" KEY, КЛАВИАТУРНАЯ МУЛЬТИПАНЕЛЬ С ДОЛГОВРЕМЕННОЙ ПАМЯТ... |  |
| 6AV6641-0AA11-0AX0 | 6AV6641-0AA11-0AX0 | SIMATIC OP 73, ПАНЕЛЬ ОПЕРАТОРА, 3"ЖК-ДИСПЛЕЙ С ВНУТРЕННЕЙ ПОДСВЕТКОЙ И ... |  |
| 6AV6642-0DA01-1AX1 | 6AV6642-0DA01-1AX1 | SIMATIC, ПАНЕЛЬ ОПЕРАТОРА OP 177B PN/DP, СЕНСОРНЫЙ ЦВЕТНОЙ STN-ДИСПЛЕЙ (... |  |
| 6ES5734-2BF00 | 6ES5734-2BF00 | SIMATIC S5, 734-2 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ PG 7. . И S5-90U ДЛЯ S5-155U, 5 M |  |
| 6AV6643-0CD01-1AX2 | 6AV6643-0CD01-1AX2 | SIMATIC MP 277 10" TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ С ДОЛГОВРЕМЕННОЙ ПАМЯТЬ... |  |
| 6EP1961-3BA10 | 6EP1961-3BA10 | SITOP POWER МОДУЛЬН. ИСПОЛН., МОДУЛЬ СИГНАЛИЗ. ДЛЯ БЛОКОВ ПИТАНИЯ 6EP143... |  |
| 6ES7511-1CK00-4YB5 | 6ES7511-1CK00-4YB5 | SIMATIC S7-1500, Стартовый набор, в составе: CPU 1511C-1 PN, блок питани... |  |
| 6AV6644-0AC01-2AX1 | 6AV6644-0AC01-2AX1 | SIMATIC MP 377 19" TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ ОПЕРАТОРАL, WINDOWS CE ... |  |
| 6AV6642-0BD01-3AX0 | 6AV6642-0BD01-3AX0 | SIMATIC ПАНЕЛЬ ОПЕРАТОРА TP177B 4" COLOR PN/DP TFT 256 ЦВЕТОВ — ДИСПЛЕЙ ... |  |
| 6AV6647-0AG11-3AX0 | 6AV6647-0AG11-3AX0 | SIMATIC TP1500 BASIC COLOR PN, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА, 15" TFT-ДИСПЛЕЙ... |  |
| 6AV6671-5AE11-0AX0 | 6AV6671-5AE11-0AX0 | СОЕДИНИТЕЛЬНАЯ КОРОБКА PN PLUS ДЛЯ МОБИЛЬНОЙ ПАНЕЛИ MOBILE PANEL 177 PN |  |
| 6ED1057-3BA00-0AA8 | 6ED1057-3BA00-0AA8 | СТАРТОВЫЙ НАБОР LOGO! 12/24RCE, В СОСТАВЕ: LOGO! 12/24RCE, КАБЕЛЬ ETHERN... |  |
| 6EP1434-2BA10 | 6EP1434-2BA10 | SITOP PSU300S 10A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: 3Х-ФАЗН. 400-50... |  |
| 6EP1971-1BA00 | 6EP1971-1BA00 | SIMATIC S7-300, УСТАНОВОЧНЫЙ АДАПТЕР ДЛЯ УСТАНОВКИ PS307 НА DIN-РЕЙКУ 35... | |
| 6ES7390-7BA00-0AA0 | 6ES7390-7BA00-0AA0 | SIMATIC S7-300, ЗАПАСНАЯ ИЗОЛИРОВАННАЯ СОЕДИНИТЕЛЬНАЯ СКОБА ДЛЯ ПОДКЛЮЧЕ... | |
Технические характеристики 6AV66470AE113AX0
 | SIMATIC HMI KTP1000 BASIC COLOR DP, BASIC PANEL, KEY AND TOUCH OPERATION, 10" TFT DISPLAY, 256 COLORS, MPI/PROFIBUS DP INTERFACE, CONFIGURATION FROM WINCC FLEXIBLE 2008 SP2 COMPACT/ WINCC BASIC V11/ STEP7 BASIC V11, CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD | |
| Общая информация | ||
| Обозначение типа продукта | SIMATIC HMI KTP1000 Basic color DP | |
| Дисплей | ||
| Модель дисплея | TFT | |
| Диагональ экрана | 10,4 in | |
| Ширина дисплея | 211,2 mm | |
| Высота дисплея | 158,4 mm | |
| Число цветов | 256 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 640 Pixel | |
| Вертикальное разрешение | 480 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Нет | |
| Элементы управления | ||
| Клавиатура | ||
| Функциональные клавиши | ||
| — Число функциональных клавиш | 8 | |
| — Число функциональных клавиш со светодиодами | ||
| Клавиши со светодиодами | Нет | |
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | ||
| — Цифровая клавиатура | Да; Экранная клавиатура | |
| — Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Вид конструкции/монтаж | ||
| Монтажное положение | вертикальная установка | |
| Возможность вертикального монтажа (вертикальный формат) | Нет | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 0,6 A | |
| Макс. потребление тока | ||
| Импульс тока при включении It | 0,2 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 15 W | |
| Процессор | ||
| Тип процессора | RISC 32 бит | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | ||
| Флэш-память | Да | |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 2 Mbyte | |
| Вид вывода | ||
| Звуковой сигнал | ||
| Зуммер | Да | |
| Динамики | Нет | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Нет | |
| Программные часы | Да | |
| буферные | Нет | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 1 | |
| Число USB-разъемов | 0 | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число интерфейсов RS 232 | 0 | |
| Число интерфейсов RS 422 | 1 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число слотов для карты памяти SD Card | 0 | |
| с программными интерфейсами | Нет | |
| Промышленный Ethernet | ||
| Светодиодный индикатор состояния Industrial-Ethernet | 0 | |
| Протоколы | ||
| PROFINET | Нет | |
| PROFINET IO | Нет | |
| IRT | Нет | |
| MRP | ||
| PROFIBUS | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| DHCP | Нет | |
| SNMP | Нет | |
| DCP | Нет | |
| LLDP | Нет | |
| Свойства сети | ||
| HTTP | Нет | |
| HTML | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| MODBUS | Да; Modicon (MODBUS RTU) | |
| EtherNet/IP | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | ||
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | ||
| Класс граничных значений B, для применения в жилых районах | ||
| Степень защиты и класс защиты | ||
| IP (спереди) | IP65 | |
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| IP (сзади) | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Да | |
| American Bureau of Shipping (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Chinese Classification Society (CCS) | ||
| Защитное расстояние компаса | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | ||
| Зона IECEx 22 | ||
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Окружающие условия | ||
| подходит для внутреннего применения | ||
| подходит для наружного применения | ||
| Температура окружающей среды при эксплуатации | ||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 50 °C | |
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||
| — при вертикальном монтажном положении, мин. | ||
| — при вертикальном монтажном положении, макс. | ||
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||
| — при максимальном угле наклона, мин. | ||
| — при максимальном угле наклона, макс. | ||
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Высота места установки над уровнем моря, макс. | ||
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Операционные системы | ||
| проприетарное | Да | |
| предустановленная операционная система | ||
| Windows CE | Нет | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |
| STEP 7 Professional (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |
| WinCC flexible Compact | Да | |
| WinCC flexible Standard | Да | |
| WinCC flexible Advanced | Да | |
| WinCC Basic (TIA Portal) | Да | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 5 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | ||
| Интернет-браузер: | ||
| Сценарии Visual Basic | ||
| Программа планирования задач | ||
| с управлением по времени | Нет | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | ||
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 200 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 15 | |
| Способ нумерации сообщений S7 | ||
| Системные сообщения HMI | Да | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | ||
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | ||
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 256 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептами | ||
| Число рецептур | 5 | |
| Наборов данных на рецептуру | 20 | |
| Элементов на один набор данных | 20 | |
| Размер внутренней памяти рецептур | 40 kbyte | |
| Память рецептур с возможностью расширения | Нет | |
| Переменные | ||
| Число переменных на устройство | 500 | |
| Число переменных на одно изображение | 30 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Нет | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 50 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Всплывающие окна | ||
| Вставные окна | ||
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 30 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Кнопки | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 5 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Нет | |
| Индикация Sm@rtClient | Нет | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Нет | |
| Индикация диагностики системы | Нет | |
| Media Player | Нет | |
| HTML-браузер | ||
| Отображение PDF | ||
| Индикация IP-камеры | ||
| Строка | Да | |
| Ползунок | Нет | |
| Индикаторы | Нет | |
| Аналоговые/цифровые часы | Нет | |
| Списки | ||
| Число текстовых списков на проект | 150 | |
| Число элементов в текстовом списке | 30 | |
| Число графических списков на проект | 100 | |
| Число элементов в графическом списке | 30 | |
| Архивирование | ||
| Число архивов на устройство | 0 | |
| Число элементов в архиве | ||
| Архив сообщений | ||
| Архив значений технологических параметров | ||
| Способы архивирования | ||
| — Последовательный архив | ||
| — Круговой архив | ||
| Место сохранения | ||
| — Карта памяти | ||
| — USB-накопитель | ||
| — Ethernet | ||
| Формат хранения данных | ||
| — CSV | ||
| — TXT | ||
| — RDB | ||
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Нет | |
| SIMATIC Logon | Нет | |
| Комплекты шрифтов | ||
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Да | |
| USB | Нет | |
| Ethernet | Нет | |
| Через внешний носитель данных | Нет | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да | |
| SINUMERIK | Нет | |
| SIMOTION | Нет | |
| Allen Bradley (EtherNet/IP) | Нет | |
| Allen Bradley (DF1) | Да | |
| Mitsubishi (MC TCP/IP) | Нет | |
| Mitsubishi (FX) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus TCP/IP) | Нет | |
| Modicon (Modbus RTU) | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Нет | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| Принтер | Нет | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | ||
| USB-накопитель | Нет | |
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | ||
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | ||
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Алюминиевый | Нет | |
| Высококачественная сталь | Нет | |
| Размеры | ||
| Ширина лицевой панели корпуса | 335 mm | |
| Высота лицевой панели корпуса | 275 mm | |
| Монтажный вырез, ширина | 310 mm | |
| Монтажный вырез, высота | 248 mm | |
| Монтажная глубина | 60 mm | |
| Массы | ||
| без упаковки | 2,65 kg | |
| с упаковкой | 3,52 kg | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 07.07.2016 | |
