Модульные автоматические выключатели могут комбинироваться с широким спектром дополнительных устройств, таких как дополнительные контакты состояния и срабатывания, независимый расцепитель и расцепитель минимального напряжения, дистанционный привод или блоки УЗО, обеспечивающие защиту от поражения токами утечки и защиту от возгорания.
Модульные автоматические выключатели Siemens обладают высоким качеством и надежностью. Различные технические особенности устройств позволяют добиться высокой безопасности при работе с ними. Отдельным преимуществом и инновацией имеющихся опций является быстрая и легкая инсталляция устройств.
Характеристики товара | |
---|---|
EAN | 4001869388724 |
Товарный код | 85362010 |
Раздел каталога | LV10.1 |
Группа продукта | 3803 |
Дата соответствия RoHS | 01.10.2006 |
Заказные данные | 5SL6306-7, 5SL63067, 5SL63O6-7, 5SL63O67 |
Прошедшие суровое испытание времени и жесткой системы выходного контроля заводов Siemens, автоматические выключатели составляющие серию аппаратуры модульного исполнения используют в системах защиты на электрических инсталляциях. Эти аппараты безопасности 5SL6306-7 быстро и просто устанавливаются или заменяются без использования инструментов, а так же способствуют обеспечению очень надежной защиты от короткого замыкания и перегрузки. А короткие замыкания или перегрузки приводят к возгораниям и в дальнейшем к полной замене всей системы электропроводов и выхождению из строя аппаратуры, питающейся от сети. В Россию Siemens-м поставляются автоматические выключатели, которые имеют соответствие жестким европейским нормам и обеспечивают соответствие этим нормам в течении всего срока службы.
Выключатели оснащаются тепловыми расцепителемями перегрузок с обратнозависимой выдержкой по времени (биметаллический) для малых сверхтоков и электромагнитными расцепителем мгновенного действия для больших сверхтоков и токов КЗ. Специальные контактные материалы 5SL6306-7 обеспечивают долгий срок службы и не допускают сваривание контактов.
За счет очень быстрого размыкания контактов при аварии и быстрого гашения возникающей во время этого электрической дуги при помощи дугогасительной камеры автовыключатели заметно снижают ток, таким образом надежно отключают оборудование, которое находится под защитой.
В первую очередь автоматические выключатели используются для защиты проводов и кабелей от перегрузок и коротких замыканий. Таки образом 5SL6306-7 обеспечивают защиту электрического оборудования от перегревов в соответствии с DIN VDE 0100 часть 430. При некоторых условиях автоматические выключатели служат также защитой от поражений электрическим током при косвенном контакте в случаях нарушений изоляции в соответствии с DIN VDE 0100 часть 410. За счет заданным установкам величин расчетного тока линейные автоматы способны также в ограниченной степени быть использованы для защиты двигателей.
Купить оборудование СИМЕНС 5SL6306-7, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По всем, появившимся у Вас вопросам, таким как: характеристики, цена, монтаж, отправка в регионы, доставка, комплектация, паспорт, документация, техническое описание, применяемость и так далее, обращайтесь по телефону +7 (495) 589-56-84.
Наименование | Артикул | Описание | Изображение |
---|---|---|---|
5ST3010 | 5ST3010 | БЛОК ДОП.КОНТАКТОВ СОСТОЯНИЯ AS 1NO+1NC ДЛЯ АВТ.ВЫКЛЮЧ. D=70ММ | |
5SL6110-7 | 5SL6110-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 230/400V 6KA, 1-ПОЛ., C, 10A | |
5TE6800 | 5TE6800 | РОЗЕТКА SCHUKO 16A 3-ПОЛЮСНАЯ | |
3NA3832 | 3NA3832 | ПЛАВКАЯ ВСТАВКА НИЗКОВОЛЬТНАЯ GL/GG С НЕИЗОЛИРОВАННЫМИ ВЫСТУПАМИ ДЛЯ МОН... | |
5SL6102-7 | 5SL6102-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 230/400V 6KA, 1-ПОЛ., C, 2A | |
5SY6106-7 | 5SY6106-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 1-ПОЛЮСНЫЙ Iном=6А ТИП ЗАЩИТНО... | |
5SY6210-7 | 5SY6210-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 2-ПОЛЮСНЫЙ Iном=10А ТИП ЗАЩИТН... | |
5SY4106-7 | 5SY4106-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 1-ПОЛЮСНЫЙ Iном=6А ТИП ЗАЩИТН... | |
5ST3020 | 5ST3020 | БЛОК ДОП.КОНТАКТОВ АВАРИЙНОГО ОТКЛЮЧЕНИЯ FC 1NO+1NC ДЛЯ АВТ. ВЫКЛЮЧАТ. D=70ММ | |
3NA7822 | 3NA7822 | ПЛАВКАЯ ВСТАВКА НИЗКОВОЛЬТНАЯ GL/GG С НЕИЗОЛИРОВАННЫМИ ВЫСТУПАМИ ДЛЯ МОН... | |
5SY5210-7 | 5SY5210-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 2-ПОЛЮСНЫЙ Iном=10А ТИП ЗАЩИТ... | |
5SY6206-7 | 5SY6206-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 2-ПОЛЮСНЫЙ Iном=6А ТИП ЗАЩИТНО... | |
5SY4102-7 | 5SY4102-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 1-ПОЛЮСНЫЙ Iном=2А ТИП ЗАЩИТН... | |
5SY4110-7 | 5SY4110-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 1-ПОЛЮСНЫЙ Iном=10А ТИП ЗАЩИТ... | |
5SY4216-7 | 5SY4216-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 2-ПОЛЮСНЫЙ Iном=16А ТИП ЗАЩИТ... | |
5SY5202-7 | 5SY5202-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 2-ПОЛЮСНЫЙ Iном=2А ТИП ЗАЩИТН... | |
5SY5216-7 | 5SY5216-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 2-ПОЛЮСНЫЙ Iном=16А ТИП ЗАЩИТ... | |
3NC2280 | 3NC2280 | ОСНОВАНИЕ ЦИЛИНДРИЧЕСКОЙ ПЛАВКОЙ ВСТАВКИ SITOR AR 80 A, 660 V AC/700 V DC | |
5SY6205-7 | 5SY6205-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 2-ПОЛЮСНЫЙ Iном=0,5А ТИП ЗАЩИТ... | |
5SE2340 | 5SE2340 | NEOZED ПЛАВКАЯ ВСТАВКА 400В GL/GG, ТИПОРАЗМЕР D02, 40A, РАЗБОРН.УПАК. | |
3NC1010 | 3NC1010 | ПЛАВКАЯ ВСТАВКА ЦИЛИНДРИЧЕСКАЯ SITOR AR 10 A, 600 V AC/400V DC | |
5SL6210-7 | 5SL6210-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 400V 6KA, 2-ПОЛ., C, 10A | |
5SY4325-7 | 5SY4325-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 3-ПОЛЮСНЫЙ Iном=25А ТИП ЗАЩИТ... | |
5SY6110-7 | 5SY6110-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 1-ПОЛЮСНЫЙ Iном=10А ТИП ЗАЩИТН... | |
5SY7363-7 | 5SY7363-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=15КА 3-ПОЛЮСНЫЙ Iном=63А ТИП ЗАЩИТ... | |
5TT3402 | 5TT3402 | РЕЛЕ НАПРЯЖЕНИЯ N-ТИП АС 230/400В 2CO 0,7/0,9 | |
5TT3408 | 5TT3408 | РЕЛЕ НАПРЯЖЕНИЯ N-ТИП АС 230/400В 2CO 0,9/1,3+0,7/1,1 | |
5TT3471 | 5TT3471 | МОНИТОР ПРОМЫШЛЕННЫЙ ДЛЯ DС СЕТЕЙ ДЛЯ ИЗМЕРЕНИЯ НАПРЯЖЕНИЙ ДО 280В DС | |
5ST2503 | 5ST2503 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, 4-ПОЛ., 160A, 500V, ВВОД: 1X10-35MM2, ВЫХОД: 3X6... | |
5ST3011 | 5ST3011 | БЛОК ДОП.КОНТАКТОВ СОСТОЯНИЯ AS 2NO ДЛЯ АВТ.ВЫКЛЮЧ. С УСТ. ГЛУБИНОЙ=70ММ | |
5SY4104-7 | 5SY4104-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 1-ПОЛЮСНЫЙ Iном=4А ТИП ЗАЩИТН... | |
5SY5201-7 | 5SY5201-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 2-ПОЛЮСНЫЙ Iном=1А ТИП ЗАЩИТН... | |
5SY6102-7 | 5SY6102-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 1-ПОЛЮСНЫЙ Iном=2А ТИП ЗАЩИТНО... | |
3NA3810 | 3NA3810 | ПЛАВКАЯ ВСТАВКА НИЗКОВОЛЬТНАЯ GL/GG С НЕИЗОЛИРОВАННЫМИ ВЫСТУПАМИ ДЛЯ МОН... | |
3NC1440 | 3NC1440 | ПЛАВКАЯ ВСТАВКА ЦИЛИНДРИЧЕСКАЯ SITOR AR 40 A, 660 V AC/700 V DC | |
3NC1450 | 3NC1450 | ПЛАВКАЯ ВСТАВКА ЦИЛИНДРИЧЕСКАЯ SITOR AR 50 A, 660 V AC/700 V DC | |
5SD7443-1 | 5SD7443-1 | КОМБИНИР.ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ ТИП 1 + 2 REQ. CATEGORIES B+C, UC 3... | |
5SL6306-7 | 5SL6306-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 400V 6KA, 3-ПОЛ., C, 6A | |
5ST3030 | 5ST3030 | НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ ST АС 110-415В ДЛЯ АВТ.ВЫКЛЮЧАТ. D=70ММ | |
5SV8000-6KK | 5SV8000-6KK | УСТРОЙСТВО КОНТРОЛЯ ТОКОВ УТЕЧКИ, АНАЛОГОВОЕ, ТИП А | |
5SY4110-6 | 5SY4110-6 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 1-ПОЛЮСНЫЙ Iном=10А ТИП ЗАЩИТ... | |
5SY4206-7 | 5SY4206-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=10КА 2-ПОЛЮСНЫЙ Iном=6А ТИП ЗАЩИТН... | |
5SY6310-7 | 5SY6310-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 3-ПОЛЮСНЫЙ Iном=10А ТИП ЗАЩИТН... | |
5SY6116-7 | 5SY6116-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 1-ПОЛЮСНЫЙ Iном=16А ТИП ЗАЩИТН... | |
5SY6325-7 | 5SY6325-7 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ Iоткл.ном.=6КА 3-ПОЛЮСНЫЙ Iном=25А ТИП ЗАЩИТН... | |
3NA3260 | 3NA3260 | ПЛАВКАЯ ВСТАВКА НИЗКОВОЛЬТНАЯ GL/GG С НЕИЗОЛИРОВАННЫМИ ВЫСТУПАМИ ДЛЯ МОН... | |
3NA3824 | 3NA3824 | ПЛАВКАЯ ВСТАВКА НИЗКОВОЛЬТНАЯ GL/GG С НЕИЗОЛИРОВАННЫМИ ВЫСТУПАМИ ДЛЯ МОН... | |
3NW6003-1 | 3NW6003-1 | ЦИЛИНДРИЧЕСКАЯ ПЛАВКАЯ ВСТАВКА GG БЕЗ ИНДИКАТОРА 10Х38 ММ, 500В, 10А | |
4AC2402 | 4AC2402 | ИСТОЧНИК ПИТАНИЯ ДЛЯ ПРОДОЛЖИТЕЛЬНОЙ НАГРУЗКИ 230 V 50 HZ / 24 V DC С ВЫ... | |
5SD7414-1 | 5SD7414-1 | РАЗРЯДНИК МОЛНИЕЗАЩИТЫ ТИП 1 REQUIREMENT КАТЕГОРИЯ B, UC 350V PLUG-IN PR... |

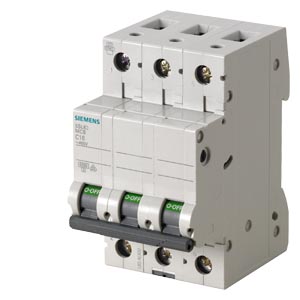

CIRCUIT BREAKER 400V 6KA, 3POLE, C, 6A | ||
версия | ||
Фирменное название продукта | SENTRON | |
Наименование продукта | Модульный автоматический выключатель для защиты линий | |
Общие технические данные | ||
Число полюсов | 3 | |
Число полюсов / примечание | 3P | |
Класс характеристики срабатывания | C | |
Графическая кривая / прямой ток, характеристика | DS_5SL6_C_6 | |
Силовой выключатель / основной тип | 5SL6 | |
Механический срок службы (коммутационные циклы) / типовое | 10 000 | |
Категория перенапряжения | 3 | |
напряжение | ||
Вид напряжения | перем. ток | |
Напряжение изоляции | ||
начальное значение / при переменном токе / расчетное значение | 440 V | |
напряжение питания | ||
Напряжение питания / при переменном токе / расчетное значение | 400 V | |
Частота напряжения питания / расчетное значение | 50 Hz | |
класс защиты | ||
Степень защиты IP | IP20, с подключенными проводами | |
Класс ограничения энергии | 3 | |
Коммутационная способность | ||
коммутационная способность по току | ||
согласно EN 60898 / расчетное значение | 6 kA | |
согласно IEC 60947-2 / расчетное значение | 6 kA | |
рассеивание | ||
Мощность потерь [Вт] | ||
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | 0,7 W | |
максимальное | 2,1 W | |
электричество | ||
Расчетный ток In / IEC, DIN/VDE / при 40 Cel | 5,63602 A | |
Ток / при переменном токе / расчетное значение | 6 A | |
Токоограничительная характеристика Nr. / рассеиваемая энергия | DE_5SL6_C_6 | |
Главная цепь | ||
рабочее напряжение | ||
минимально | 24 V | |
при постоянном токе / расчетное значение / максимальное | 60 V | |
начальное значение / при переменном токе / максимальное | 440 V | |
Подробнее | ||
Характеристики продукта / защита от прикосновения | да | |
Характеристики продукта | ||
без галогена | да | |
пломбируемый | да | |
без силикона | да | |
Расширение продукта / встраиваемые / дополнительные устройства | да | |
функция продукта | ||
Функция продукта / с переключаемой нейтралью | нет | |
число | ||
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 6 | |
связи | ||
Поперечное сечение подключаемого провода / многопроводный | ||
минимально | 0,75 mm | |
максимальное | 25 mm | |
Поперечное сечение подключаемого провода | ||
однопроводный | ||
— минимально | 0,75 mm | |
— максимальное | 25 mm | |
тонкопроволочный / с обработкой концов жил | ||
— минимально | 0,75 mm | |
— максимальное | 25 mm | |
Крутящий момент затяжки / при винтовом соединении | ||
минимально | 2,5 N·m | |
максимальное | 3 N·m | |
Механическая конструкция | ||
Высота | 90 mm | |
Ширина | 54 mm | |
Глубина | 76 mm | |
Монтажное положение | любой | |
Монтажная глубина | 70 mm | |
Число модулей в ширину | 3 | |
вес-нетто | 355 g | |
условия окружающей среды | ||
Степень загрязнения | 2 | |
влияние температуры окружающей среды | временами +55°C...ь: макс. 95% | |
Температура окружающей среды | ||
минимально | -25 °C | |
максимальное | 45 °C | |
во время хранения / минимально | -40 °C | |
во время хранения / максимальное | 75 °C | |
Сертификаты | ||
Условное обозначение | ||
согласно DIN EN 61346-2 | F | |
согласно DIN EN 81346-2 | F | |
Дополнительная информация | ||
