3RW4055-6BB44

3RW4055-6BB44
УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S6, 134 A, 75 КВТ/400 V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 200-460 В АС, НОМИАНЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 230 В АС, ВИНТ. КОНТАКТЫ
Артикул: 3RW4055-6BB44
Страна происхождения: Германия
3RW4055-6BB44 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить3RW4055-6BB44 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Устройства плавного пуска SIRIUS 3RW40
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
42G
Размеры упаковки:
252,00 x 332,00 x 172,00 .мм

Оборудование SIEMENS Низковольтная коммутационная аппаратура.

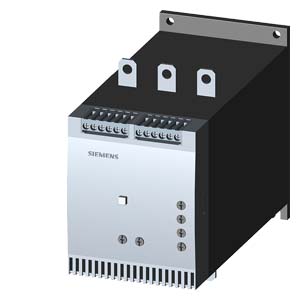

Аппарат плавного пуска SIRIUS 3RW4055-6BB44

Устройства плавного пуска Siemens 3RW40 бладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности). Устройства плавного пуска Siemens 3RW40 являются частью модульной системы SIRIUS. В результате этого, они имеют идентичные размеры и схемы подключения. Благодаря своиv особо компактным размерам, устройства плавного пуска SIRIUS 3RW40 в два раза меньше по сравнению с устройствами пуска «звезда-треугольник», поэтому они занимают минимальное пространство в шкафу управления. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.

Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.

Защитные функции УПП

  • Срабатывание защиты происходит в случае: Температурного перегрева теристоров или шунтирующего байпаса
  • Сброс после срабатывания защиты — Ручной/автоматический/удаленный
  • Время восстановления после срабатывания защиты при перегрузке теристоров, сек — 30
  • Время восстановления после срабатывания защиты при перегрузке байпаса, сек — 60

Защитные функции мотора

  • Срабатывание защиты происходит в случае перегрузке электродвигателя
  • Класс отчески по перегрузке согласно IEC 60947-4-1 — 10/15/20
  • Дисбаланс тока по фазам, % от номинального — >40
  • Подключение термисторной защиты электродвигателя согласно IEC 60947-8, тип A/IEC 60947-5-1
  • Сброс после срабатывания защиты — Ручной/автоматический/удаленный
  • Время восстановления после срабатывания защиты, мин — 5

Области применения 3RW40556BB44

Устройства плавного пуска мощностью до 250 кВт (при 400 В) подходят для стандартного применения в 3-фазных сетях и предназначены для плавного пуска/остановки 3-фазных асинхронных двигателей. Они позволяют избежать бросков тока и вращающего момента, которые возникают при использовании устройств пуска «звезда-треугольник». Основные типовые применения: вентиляторы, насосы, строительные машины, прессы, эскалаторы, транспортеры, системы кондиционирования воздуха, сборочные линии, компрессоры и охладители, рабочие механизмы, мешалки, центрифуги

Достоинства плавных пускателей Siemens Sirius 3RW4055-6BB44

  • Устройство плавного пуска Siemens 3RW40 оснащено оптимальными функциональными возможностями. Встроенная шунтирующая контактная система снижает потери электроэнергии во время работы, в результате чего составные элементы не перегреваются. С помощью 4-шагового поворотного переключателя можно установить время отключения при перегрузке..
  • Благодаря встроенной защите двигателя от перегрузки согласно IEC 60947-4-2 нет необходимости в использовании дополнительного реле перегрузки.
  • Это экономит место в шкафах управления и упрощает монтаж фидера. Наряду с этим, встроенная защита в устройстве плавного пуска предотвращает перегрев тиристоров и дальнейшее повреждение силового модуля.
  • Существуют также варианты устройства с возможностью подключения термистора, встроенного в мотор для защиты от перегрева.
  • Благодаря настраиваемому ограничению тока, двигатель надежно защищен даже от внезапного увеличения силы тока. Три светодиода используются для отображения режима работы, возможных ошибок, недопустимого времени отключения (класса срабатывания), обрыва фазы, отсутствия нагрузки, перегрева или неисправности устройства.
Характеристики товара
EAN4011209611818
Товарный код85365080
Раздел каталогаCC-IC10
Группа продукта3727
Дата соответствия RoHS01.05.2012
Заказные данные3RW4055-6BB44, 3RW40556BB44, 3RW4O55-6BB44, 3RW4O556BB44

Низковольтная коммутационная аппаратура SIEMENS 3RW4055-6BB44

Устройство плавного пуска 3RW4055-6BB44 СИМЕНС — электронное или электротехническое устройство, обеспечивающее плавный запуск двигателя.

Основным принципом работы УПП СИМЕНС является поддержка рабочих параметров электродвигателя (асинхронного) в допустимых значениях, гарантирующие безопасную и надежную работу двигателя.

УПП SIRIUS от СИМЕНС имеет широкий диапазон применения: ленточные транспортеры, мешалки, шлифовальные станки, пилы, компрессоры, текстильные машины и другое.

Главное предназначение УПП SIRIUS от SIEMENS состоит в обеспечении щадящего режима для двигателей, посредством понижения пускового момента.

Семейство устройств плавного пуска от SIEMENS включает как небольшие по размерам, совмещаемые с выключателями (автоматическими), защитными реле и контакторами устройства, так и аппараты большой мощности.

Устройство плавного пуска 3RW4055-6BB44 SIEMENS используется для запуска электроприводов (асинхронных) трехфазного тока.

Купить устройство плавного пуска СИМЕНС 3RW4055-6BB44, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».

По всем, интересующим Вас вопросам, таким как: комплектация, документация, отправка в регионы, техническое описание, цена, применяемость, доставка, паспорт, монтаж, характеристики и т.д., обращайтесь по телефону +7 (495) 589-56-84.

Купить 3RW4055-6BB44 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАРK» Если у Вас есть вопросы, связанные с 3RW4055-6BB44, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MAPK» занимается продажей горелочного оборудования, в том числе и 3RW4055-6BB44, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Дополнительные товары

Сопутствующие товары

НаименованиеАртикулОписаниеИзображение
3RW4073-6BB443RW4073-6BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 230 A, 132 КВТ/400 V, ...3RW4073-6BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4073-6BB44 цена, купить
3RW4055-6BB443RW4055-6BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S6, 134 A, 75 КВТ/400 V, 40...3RW4055-6BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4055-6BB44 цена, купить
3RW3014-1BB143RW3014-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 6.5A, 3КВТ/400V, 40 ГР...3RW3014-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3014-1BB14 цена, купить
3RW4056-6BB443RW4056-6BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S6, 162 A, 90 КВТ/400 V, 40...3RW4056-6BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4056-6BB44 цена, купить
3RW3037-1BB143RW3037-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 63A, 30КВТ/400V, 40 ГРА...3RW3037-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3037-1BB14 цена, купить
3RW4037-1BB143RW4037-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 63A, 30КВТ/400V, 40 ГРА...3RW4037-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4037-1BB14 цена, купить
3RW3028-1BB143RW3028-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 38A, 18.5КВТ/400V, 40 Г...3RW3028-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3028-1BB14 цена, купить
3RW4028-1BB043RW4028-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 38A, 18.5КВТ/400V, 40 Г...3RW4028-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW4028-1BB04 цена, купить
3RW4075-6BB443RW4075-6BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 356 A, 200 КВТ/400 V, ...3RW4075-6BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4075-6BB44 цена, купить
3RW3047-1BB143RW3047-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S3, 106A, 55КВТ/400V, 40 ГР...3RW3047-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3047-1BB14 цена, купить
3RW4038-1BB143RW4038-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 72A, 37КВТ/400V, 40 ГРА...3RW4038-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4038-1BB14 цена, купить
3RW4074-6BB443RW4074-6BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 280 A, 160 КВТ/400 V, ...3RW4074-6BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4074-6BB44 цена, купить
3RW4445-6BC443RW4445-6BC44УСТРОЙСТВО ПЛАВНОГО ПУСКА, ЗНАЧЕНИЯ ПРИ 400 В, 40 ГРАД., СТАНДАРТНОЕ ПОД...3RW4445-6BC44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4445-6BC44 цена, купить
3RW4422-1BC443RW4422-1BC44УСТРОЙСТВО ПЛАВНОГО ПУСКА, ЗНАЧЕНИЯ ПРИ 400 В, 40 ГРАД., СТАНДАРТНОЕ ПОД...3RW4422-1BC44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4422-1BC44 цена, купить
3RW3027-1BB143RW3027-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 32A, 15КВТ/400V, 40 ГРА...3RW3027-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3027-1BB14 цена, купить
3RW4026-1BB143RW4026-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 25A, 11КВТ/400V, 40 ГРА...3RW4026-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4026-1BB14 цена, купить
3RW4027-1BB143RW4027-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 32A, 15КВТ/400V, 40 ГРА...3RW4027-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4027-1BB14 цена, купить
3RW4047-1BB143RW4047-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S3, 106A, 55КВТ/400V, 40 ГР...3RW4047-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4047-1BB14 цена, купить
3RW4076-6BB443RW4076-6BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 432 A, 250 КВТ/400 V, ...3RW4076-6BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4076-6BB44 цена, купить
3RW4453-6BC443RW4453-6BC44УСТРОЙСТВО ПЛАВНОГО ПУСКА, ЗНАЧЕНИЯ ПРИ 400В, 40ГРАД., СТАНДАРТНОЕ ПОДКЛ...3RW4453-6BC44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4453-6BC44 цена, купить
3RW4028-1BB143RW4028-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 38A, 18.5КВТ/400V, 40 Г...3RW4028-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4028-1BB14 цена, купить
3RW4024-1BB043RW4024-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 12.5A, 5.5КВТ/400V, 40 ...3RW4024-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW4024-1BB04 цена, купить
3RW3003-1CB543RW3003-1CB54УСТРОЙСТВО ПЛАВНОГО ПУСКА, ШИРИНА 22, 5 MM, 3A, 1.1 КВТ/400 VПАРАМЕТРЫ Д...3RW3003-1CB54 SIEMENS Низковольтная коммутационная аппаратура: 3RW3003-1CB54 цена, купить
3RW4447-2BC443RW4447-2BC44УСТРОЙСТВО ПЛАВНОГО ПУСКА, ЗНАЧЕНИЯ ПРИ 400 В, 40 ГРАД., СТАНДАРТНОЕ ПОД...3RW4447-2BC44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4447-2BC44 цена, купить
3RW4900-0KC003RW4900-0KC00ПЛАТА ДЛЯ КОММУНИКАЦИИ УСТРОЙСТВ ПЛАВНОГО ПУСКА SIRIUS 3RW44 ПО PROFIBUS...3RW4900-0KC00 SIEMENS Низковольтная коммутационная аппаратура: 3RW4900-0KC00 цена, купить
3RW3017-1BB143RW3017-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 12.5A, 5.5КВТ/400V, 40...3RW3017-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3017-1BB14 цена, купить
3RW3018-1BB143RW3018-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 17.6A, 7.5КВТ/400V, 40...3RW3018-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3018-1BB14 цена, купить
3RW4024-1BB143RW4024-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 12.5A, 5.5КВТ/400V, 40 ...3RW4024-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4024-1BB14 цена, купить
3RW4046-1BB143RW4046-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S3, 80A, 45КВТ/400V, 40 ГРА...3RW4046-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4046-1BB14 цена, купить
3RW4074-2BB443RW4074-2BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 280 A, 160 КВТ/400 V, ...3RW4074-2BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4074-2BB44 цена, купить
3RW3016-1BB043RW3016-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 9A, 4КВТ/400V, 40 ГРАД...3RW3016-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3016-1BB04 цена, купить
3RW3027-1BB043RW3027-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 32A, 15КВТ/400V, 40 ГРА...3RW3027-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3027-1BB04 цена, купить
3RW3036-1BB043RW3036-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 45A, 22КВТ/400V, 40 ГРА...3RW3036-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3036-1BB04 цена, купить
3RW3026-1BB143RW3026-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 25A, 11КВТ/400V, 40 ГРА...3RW3026-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3026-1BB14 цена, купить
3RW4027-1BB043RW4027-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 32A, 15КВТ/400V, 40 ГРА...3RW4027-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW4027-1BB04 цена, купить
3RW4037-1BB043RW4037-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 63A, 30КВТ/400V, 40 ГРА...3RW4037-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW4037-1BB04 цена, купить
3RW4036-1BB143RW4036-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 45A, 22КВТ/400V, 40 ГРА...3RW4036-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW4036-1BB14 цена, купить
3RW4446-6BC443RW4446-6BC44УСТРОЙСТВО ПЛАВНОГО ПУСКА, ЗНАЧЕНИЯ ПРИ 400 В, 40 ГРАД., СТАНДАРТНОЕ ПОД...3RW4446-6BC44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4446-6BC44 цена, купить
3RW4900-0NC003RW4900-0NC00COMMUNICATION MODULE PROFINET FOR SIRIUS SOFT STARTERS 3RW44 NECESSARY F...3RW4900-0NC00 SIEMENS Низковольтная коммутационная аппаратура: 3RW4900-0NC00 цена, купить
3RW3038-1BB143RW3038-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 72A, 37КВТ/400V, 40 ГРА...3RW3038-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3038-1BB14 цена, купить
3RW4026-1BB043RW4026-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 25A, 11КВТ/400V, 40 ГРА...3RW4026-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW4026-1BB04 цена, купить
3RW3013-1BB143RW3013-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 3.6A, 1.5КВТ/400V, 40 ...3RW3013-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3013-1BB14 цена, купить
3RW3038-2BB143RW3038-2BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 72A, 37КВТ/400V, 40 ГРА...3RW3038-2BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3038-2BB14 цена, купить
3RW3046-1BB143RW3046-1BB14УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S3, 80A, 45КВТ/400V, 40 ГРА...3RW3046-1BB14 SIEMENS Низковольтная коммутационная аппаратура: 3RW3046-1BB14 цена, купить
3RW3026-1BB043RW3026-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 25A, 11КВТ/400V, 40 ГРА...3RW3026-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3026-1BB04 цена, купить
3RW4055-2BB443RW4055-2BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S6, 134 A, 75 КВТ/400 V, 40...3RW4055-2BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4055-2BB44 цена, купить
3RW4073-2BB443RW4073-2BB44УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 230 A, 132 КВТ/400 V, ...3RW4073-2BB44 SIEMENS Низковольтная коммутационная аппаратура: 3RW4073-2BB44 цена, купить
3RW3028-1BB043RW3028-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 38A, 18.5КВТ/400V, 40 Г...3RW3028-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3028-1BB04 цена, купить
3RW3018-1BB043RW3018-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 17.6A, 7.5КВТ/400V, 40...3RW3018-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3018-1BB04 цена, купить
3RW3013-1BB043RW3013-1BB04УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 3.6A, 1.5КВТ/400V, 40 ...3RW3013-1BB04 SIEMENS Низковольтная коммутационная аппаратура: 3RW3013-1BB04 цена, купить

Технические характеристики 3RW40556BB44
SIRIUS SOFT STARTER, S6, 134 A, 75 KW/400 V, 40 DEG., 200-460 V AC, 230 V AC, SCREW TERMINALS
Общие технические данные:
Фирменное название продуктаSIRIUS
Характеристики продукта
встроенная контактная система шунтированияда
тиристорыда
Функция продукта
функция самозащиты приборада
защита двигателя от перегрузкида
оценка защиты двигателя термистораминет
внешний сбросда
регулируемое ограничение токада
схема соединения треугольникомнет
Компонент продукта Выход для моторного тормозанет
Условное обозначение согласно DIN EN 61346-2Q
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750G
Силовая электроника:
Наименование продуктаУстройство плавного пуска для стандартного применения
Рабочий ток
при 40 °C расчетное значениеA134
при 50 °C расчетное значениеA117
при 60 °C расчетное значениеA100
Отдаваемая механическая мощность для трёхфазного двигателя
при 230 В
— при стандартной схеме при 40 °C расчетное значениеW37 000
при 400 В
— при стандартной схеме при 40 °C расчетное значениеW75 000
отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 200/208 В при стандартной схеме при 50 °C расчетное значениеhp30
Рабочая частота расчетное значениеHz50 ... 60
относительный отрицательный допуск рабочей частоты%-10
относительный положительный допуск рабочей частоты%10
рабочее напряжение при стандартной схеме расчетное значениеV200 ... 460
относительный отрицательный допуск рабочего напряжения при стандартной схеме%-15
относительный положительный допуск рабочего напряжения при стандартной схеме%10
Минимальная нагрузка в % от I_M%20
Регулируемый номинальный ток для защиты двигателя от перегрузки минимальное номинальное значениеA59
Постоянный рабочкий ток в % от I_e при 40 °C%115
Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовоеW60
Электроника управления:
Вид напряжения управляющего напряжения питанияПеременный ток
Частота питающего напряжения цепи управления 1 расчетное значениеHz50
Частота питающего напряжения цепи управления 2 расчетное значениеHz60
относительный отрицательный допуск частоты управляющего напряжения питания%-10
относительный положительный допуск частоты управляющего напряжения питания%10
Управляющее напряжение питания 1 при переменном токе
при 50 Гц расчетное значениеV230
при 60 Гц расчетное значениеV230
относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц%-15
относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц%10
Исполнение индикации для сигнала ошибкикрасный
Данные по механике:
Габаритные размеры прибора управления двигателемS6
Ширинаmm120
Высотаmm198
Глубинаmm250
Вид креплениявинтовое крепление
Монтажное положениес дополнительным вентилятором: при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22,5° откидываемый вперед и назад без дополнительного ветилятора: при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад
соблюдаемое расстояние при рядном монтаже
сверхуmm100
сбокуmm5
снизуmm75
Высота установки при высоте над уровнем моряm5 000
Длина проводки максимальноеm300
Число полюсов для главной электрической цепи3
Подсоединения/ клеммы:
Исполнение электрического подключения
для главной электрической цепишинный зажим
для вспомогательных цепей и цепей управлениявинтовой зажим
Количество размыкающих контактов для вспомогательных контактов0
Количество замыкающих контактов для вспомогательных контактов2
Количество переключающих контактов для вспомогательных контактов1
Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника
тонкопроволочный с обработкой концов жил16 ... 70 мм
тонкопроволочный без заделки концов кабеля16 ... 70 мм
многопроводный16 ... 70 мм
Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании заднего клеммника
тонкопроволочный с обработкой концов жил16 ... 70 мм
тонкопроволочный без заделки концов кабеля16 ... 70 мм
многопроводный16 ... 70 мм
Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании обоих клеммников
тонкопроволочный с обработкой концов жилmax. 1x 50 мм, 1x 70 мм
тонкопроволочный без заделки концов кабелямакс. 1x 50 мм, 1x 70 мм
многопроводныймакс. 2x 70 мм
Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы
при использовании заднего клеммника6 ... 2/0
при использовании переднего клеммника6 ... 2/0
при использовании обоих клеммниковмакс. 2x 1/0
Вид подключаемых поперечных сечений проводов для кабельного наконечника согласно DIN-стандарту для главных контактов
тонкопроволочный16 ... 95 мм
многопроводный25 ... 120 мм
Вид подключаемых поперечных сечений проводов для вспомогательных контактов
однопроводный2x (0,5 ... 2,5 мм)
тонкопроволочный с обработкой концов жил2x (0,5 ... 1,5 мм)
Вид подключаемых поперечных сечений проводов при проводах AWG
для главных контактов4 ... 250 kcmil
для вспомогательных контактов2x (20 ... 14)
для вспомогательных контактов тонкопроволочный с обработкой концов жил2x (20 ... 16)
Условия окружающей среды:
Температура окружающей среды
во время эксплуатации°C-25 ... +60
во время хранения°C-40 ... +80
Температура выхода из диапазона°C40
Степень защиты IPIP00
Сертификаты/ допуски к эксплуатации:
Номинальная нагрузка UL/CSA:
отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя
при 220/230 В
— при стандартной схеме при 50 °C расчетное значениеhp40
при 460/480 В
— при стандартной схеме при 50 °C расчетное значениеhp75
Допустимая нагрузка вспомогательных контактов согласно ULB300 / R300
Дополнительная информация
последнее изменение:07.07.2016



Цены на сайте носят розничный характер без учета НДС 20%, и не являются публичной офертой. Для уточнения цены обращайтесь к нашим менеджерам по телефону 8 (800) 201-64-80, или по средствам электронной почты siemens@rusmark.ru.
ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. Тел.: 8 (800) 201-64-80 | Еmail: siemens@rusmark.ru | © 1996-
Пользовательское соглашение

Заказать обратный звонок
