3RT2026-1AP00 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
3RT2026-1AP00
3RT2026-1AP00

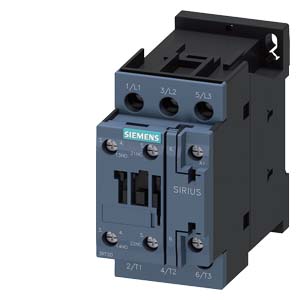

КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 230В АС 50ГЦ, ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ
3RT2026-1AP00 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41B
Размеры упаковки:
54,00 x 92,00 x 105,50 .мм
Продукция СИМЕНС Низковольтная коммутационная аппаратура.
| Характеристики товара | |
|---|---|
| EAN | 4011209790148 |
| Товарный код | 85364900 |
| Раздел каталога | CC-IC10 |
| Группа продукта | 5336 |
| Дата соответствия RoHS | 01.10.2009 |
| Заказные данные | 3RT2026-1AP00, 3RT20261AP00, 3RT2O26-1APOO, 3RT2O261APOO |
Низковольтная коммутационная аппаратура SIEMENS 3RT2026-1AP00
Контактор SIEMENS используют для коммуникации силовой цепи при запуске электродвигателей разных мощностей, а также для включения/отключения нагрузок безиндуктивных.
Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к устройству и обеспечивают обратную связь между машиной и человеком посредством сигналов.
Реле времени SIEMENS SIRIUS используются во всех процессах коммуникации, контроля, системах управления и пуска-защиты, где нужна выдержка времени.
Промышленные концевые выключатели СИМЕНС с модульной конструкцией удобны в эксплуатации за счет своей высокой надежности и универсальности.
Контакторы от компании СИМЕНС - являются одними из наиболее надежных на российском рынке.
Световые индикаторы и кнопки индикаторы СИМЕНС оборудованы важнейшие ключевые функции в коммуникации между человеком и прибором.
Автоматические выключатели СИМЕНС оборудованы защиту электросетей от перегрузок, скачков напряжения и .
Реле времени SIEMENS SIRIUS отличается простотой настройки, которая производится поворотным переключателем.
Купить оборудование SIEMENS 3RT2026-1AP00, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По всем, возникшим у Вас вопросам, таким как: доставка, применяемость, комплектация, цена, паспорт, характеристики, монтаж, документация, техническое описание, отправка в регионы и так далее, Вы можете связаться с нашими специалистами по телефону +7 (495) 589-56-84.
Купить 3RT2026-1AP00 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАРK»
Если у Вас есть вопросы, связанные с 3RT2026-1AP00, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MАРK» занимается продажей горелочного оборудования, в том числе и 3RT2026-1AP00, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 3UG4633-1AL30 | 3UG4633-1AL30 | ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVE... |  |
| 3UG4622-1AW30 | 3UG4622-1AW30 | ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM ОТ 0.1 ДО 10 A AC/DC ПРЕВЫШЕНИЕ... |  |
| 3UG4615-1CR20 | 3UG4615-1CR20 | РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ... |  |
| 3UG4616-1CR20 | 3UG4616-1CR20 | РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В ... |  |
| 3RP1505-1BP30 | 3RP1505-1BP30 | РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC 24 V ... |  |
| 3RT1016-1AP01 | 3RT1016-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RT1015-1AP01 | 3RT1015-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RH1911-1GA13 | 3RH1911-1GA13 | БЛОК ДОП.КОНТАКТОВ, 53E, 1НO+3Н З, DIN EN50011, ВИНТОВЫЕ КЛЕММЫ , ДЛЯ ВС... |  |
| 3SB3400-0B | 3SB3400-0B | ДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НО |  |
| 3SB3400-1PC | 3SB3400-1PC | ДЕРЖАТЕЛЬ ЛАМПЫ СО ВСТРОЕННЫМ СВЕТОДИОДОМ 24V UC, ЗЕЛЕНЫЙ ВИНТОВЫЕ КЛЕММ... |  |
| 3RH1921-1HA22 | 3RH1921-1HA22 | БЛОК ДОП.КОНТАКТОВ, 22 2НО+2НЗ, DIN EN50012, 4-Х ПОЛЮСНЫЙ, ВИН ТОВЫЕ КЛ... |  |
| 3RH1921-1CA10 | 3RH1921-1CA10 | БЛОК ДОП.КОНТАКТОВ, 1 НO, DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС. |  |
| 3RP1574-1NP30 | 3RP1574-1NP30 | РЕЛЕ ВРЕМЕНИ, ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ДИАПАЗОН ВРЕМЕНИ 20 AC 24 V DC 200... |  |
| 3RT1026-1AP00 | 3RT1026-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2... |  |
| 3RV1021-4AA10 | 3RV1021-4AA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 11. .16 A, N-РАСЦЕПИТЕЛЬ 192 A, ТИПОРАЗМЕР S... |  |
| 3TK2842-1BB42 | 3TK2842-1BB42 | SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРО... |  |
| 3RP1505-1AP30 | 3RP1505-1AP30 | РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24... |  |
| 3RT1017-1AP01 | 3RT1017-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 5.5 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ... |  |
| 3RV1031-4FA10 | 3RV1031-4FA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 28.. . 40 A, N-РАСЦЕПИТЕЛЬ 480 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3RT1015-1BB41 | 3RT1015-1BB41 | КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RH1921-1CA01 | 3RH1921-1CA01 | БЛОК ДОП.КОНТАКТОВ, 1НЗ, DIN EN 50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУС КАТЕЛЕЙ,... |  |
| 3RT2026-1AP00 | 3RT2026-1AP00 | КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕ... |  |
| 3TK2827-1BB40 | 3TK2827-1BB40 | РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ... |  |
| 3RH1122-1BB40 | 3RH1122-1BB40 | ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ... |  |
| 3SB3400-0C | 3SB3400-0C | ДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НЗ |  |
| 3RV1041-4JA10 | 3RV1041-4JA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ТИПОРАЗМЕР S3 A-РАСЦЕПИТЕЛЬ 45.63A, N-РАСЦЕПИ... |  |
| 3RH1921-1DA11 | 3RH1921-1DA11 | БЛОК ДОП. КОНТАКТОВ, 1 НО+1НЗ, DIN EN50012, БОКОВОЙ, 10 MM, ВИ НТОВЫЕ КЛ... |  |
| 3RT1016-1BB42 | 3RT1016-1BB42 | КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US... |  |
| 3RT1025-1BB40 | 3RT1025-1BB40 | КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = ... |  |
| 3RV1031-4HA10 | 3RV1031-4HA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 40.. . 50 A, N-РАСЦЕПИТЕЛЬ 600 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3TK2825-1BB40 | 3TK2825-1BB40 | РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ... |  |
| 3RH1131-1BB40 | 3RH1131-1BB40 | ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 3НO+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ... |  |
| 3RP1531-2AP30 | 3RP1531-2AP30 | МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 1 ПЕРЕКИДНОЙ КОНТ. З... |  |
| 3RV1031-4EA10 | 3RV1031-4EA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3RT1025-1AP00 | 3RT1025-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НАПРЯЖЕНИЕ УПРАВЛЕНИЯ НОМ. НАПРЯ... |  |
| 3UG4512-1BR20 | 3UG4512-1BR20 | РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО ... |  |
| 3RT1055-6AP36 | 3RT1055-6AP36 | КОНТАКТОР 75КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ... |  |
| 3SB3400-0A | 3SB3400-0A | ДОП.КОНТАКТ С 2 КОНТАКТАМИ, ВИНТ.КЛЕММА, 1НО+1НЗ |  |
| 3SE5112-0CH01 | 3SE5112-0CH01 | ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50... |  |
| 3RV1901-1E | 3RV1901-1E | ДОП. КОНТАКТ, ПОПЕРЕЧНЫЙ 1НO+1НЗ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОР... |  |
| 3UG4513-1BR20 | 3UG4513-1BR20 | РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ ФИКСИРОВАННАЯ УСТАВКА СН... |  |
| 3RP1525-1AP30 | 3RP1525-1AP30 | РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 ПЕРЕКИДНОЙ КОНТАКТ, 15 ДИАПАЗОНОВ (1... |  |
| 3RT1054-1AP36 | 3RT1054-1AP36 | КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ... |  |
| 3SK1122-1AB40 | 3SK1122-1AB40 | БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, 3 ПП РАЗРЕШАЮЩИЕ ЦЕПИ1... |  |
| 3RV1021-1DA10 | 3RV1021-1DA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 2.2...3.2 A, N-РАСЦЕПИТЕЛЬ 38 A, ТИПОРАЗМЕР ... |  |
| 3RV1021-4DA10 | 3RV1021-4DA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 20. .25 A, N-РАСЦЕПИТЕЛЬ 300 A, ТИПОРАЗМЕР S... |  |
| 3RH1921-1FA22 | 3RH1921-1FA22 | МОНТАЖНЫЙ БЛОК 4-ПОЛЮСНЫЙ 2НО+2НЗ |  |
| 3RT1075-6AP36 | 3RT1075-6AP36 | КОНТАКТОР 200КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛ... |  |
| 3RV1021-1CA10 | 3RV1021-1CA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 1.8...2.5 A, N-РАСЦЕПИТЕЛЬ 30 A, ТИПОРАЗМЕР ... |  |
| 3RT1034-1AP00 | 3RT1034-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 15 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2... |  |
Технические характеристики 3RT2026-1AP00
 | CONTACTOR, AC-3, 11KW/400V, 1NO+1NC, AC 230V 50HZ, 3-POLE, SZ S0 SCREW TERMINAL | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | контактор 3RT2 | |
| Общие технические данные: | ||
| Габаритные размеры контактора | S0 | |
| Расширение продукта | ||
| функциональный модуль для коммуникации | нет | |
| Вспомогательный выключатель | да | |
| Напряжение изоляции | ||
| расчетное значение | 690 V | |
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| между катушкой и главными контактами согласно EN 60947-1 | 400 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| для подключаемой клеммы | IP20 | |
| Стойкость к шоку | ||
| при прямоугольном импульсе | ||
| — при переменном токе | 8,3g / 5 ms, 5,3g / 10 ms | |
| при синусовом импульсе | ||
| — при переменном токе | 13,5g / 5 ms, 8,3g / 10 ms | |
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 10 000 000 | |
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
| контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -55 ... +80 °C | |
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | 0 | |
| рабочее напряжение | ||
| при AC-3 расчетное значение максимальное | 690 V | |
| Рабочий ток | ||
| при AC-1 при 400 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 40 A | |
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 40 A | |
| — при температуре окружающей среды 60 °C расчетное значение | 35 A | |
| при AC-2 при 400 В расчетное значение | 25 A | |
| при AC-3 | ||
| — при 400 В расчетное значение | 25 A | |
| — при 500 В расчетное значение | 18 A | |
| — при 690 В расчетное значение | 13 A | |
| Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
| при 60 °C минимально допустимое | 10 mm | |
| при 40 °C минимально допустимое | 10 mm | |
| Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 9 A | |
| при 690 В расчетное значение | 9 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 4,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,4 A | |
| — при 600 В расчетное значение | 0,25 A | |
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 5 A | |
| — при 440 В расчетное значение | 1 A | |
| — при 600 В расчетное значение | 0,8 A | |
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 2,9 A | |
| — при 600 В расчетное значение | 1,4 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | 20 A | |
| — при 110 В расчетное значение | 2,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,09 A | |
| — при 600 В расчетное значение | 0,06 A | |
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 15 A | |
| — при 220 В расчетное значение | 3 A | |
| — при 24 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 0,27 A | |
| — при 600 В расчетное значение | 0,16 A | |
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 10 A | |
| — при 24 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 0,6 A | |
| — при 600 В расчетное значение | 0,6 A | |
| Эксплуатационная мощность | ||
| при AC-1 | ||
| — при 230 В расчетное значение | 13,3 kW | |
| — при 230 В при 60 °C расчетное значение | 13,3 kW | |
| — при 400 В расчетное значение | 23 kW | |
| — при 400 В при 60 °C расчетное значение | 23 kW | |
| — при 690 В расчетное значение | 40 kW | |
| — при 690 В при 60 °C расчетное значение | 40 kW | |
| при AC-2 при 400 В расчетное значение | 11 kW | |
| при AC-3 | ||
| — при 230 В расчетное значение | 5,5 kW | |
| — при 400 В расчетное значение | 11 kW | |
| — при 690 В расчетное значение | 11 kW | |
| Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 4,4 kW | |
| при 690 В расчетное значение | 7,7 kW | |
| Тепловой кратковременный ток ограничен до 10 с | 200 A | |
| Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 1,6 W | |
| Частота включений на холостом ходу | ||
| при переменном токе | 5 000 1/h | |
| при постоянном токе | 1 500 1/h | |
| Частота коммутации | ||
| при AC-1 максимальное | 1 000 1/h | |
| при AC-2 максимальное | 750 1/h | |
| при AC-3 максимальное | 750 1/h | |
| при AC-4 максимальное | 250 1/h | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Переменный ток | |
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 230 V | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | ||
| при 50 Гц | 0,8 ... 1,1 | |
| Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | ||
| при 50 Гц | 77 V·A | |
| Коэффициент мощности индуктивный при мощности втягивания катушки | ||
| при 50 Гц | 0,82 | |
| Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | ||
| при 50 Гц | 9,8 V·A | |
| Коэффициент мощности индуктивный при мощности удержания катушки | ||
| при 50 Гц | 0,25 | |
| Задержка закрытия | ||
| при переменном токе | 8 ... 40 ms | |
| Задержка открытия | ||
| при переменном токе | 4 ... 16 ms | |
| Продолжительность электрической дуги | 10 ... 10 ms | |
| Остаточный ток электроники при управлении сигналом <0> | ||
| при переменном токе при 230 В максимально допустимое | 7 mA | |
| при постоянном токе при 24 В максимально допустимое | 16 mA | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 1 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 1 | |
| Рабочий ток при AC-12 максимальное | 10 A | |
| Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
| Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
| Рабочий ток при DC-12 | ||
| при 24 В расчетное значение | 10 A | |
| при 48 В расчетное значение | 6 A | |
| при 60 В расчетное значение | 6 A | |
| при 110 В расчетное значение | 3 A | |
| при 125 В расчетное значение | 2 A | |
| при 220 В расчетное значение | 1 A | |
| при 600 В расчетное значение | 0,15 A | |
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 48 В расчетное значение | 2 A | |
| при 60 В расчетное значение | 2 A | |
| при 110 В расчетное значение | 1 A | |
| при 125 В расчетное значение | 0,3 A | |
| при 220 В расчетное значение | 0,3 A | |
| при 600 В расчетное значение | 0,3 A | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 21 A | |
| при 600 В расчетное значение | 22 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 2 hp | |
| — при 230 В расчетное значение | 3 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 5 hp | |
| — при 220/230 В расчетное значение | 7,5 hp | |
| — при 460/480 В расчетное значение | 15 hp | |
| — при 575/600 В расчетное значение | 20 hp | |
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 100 A | |
| — при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |
| последовательный монтаж | да | |
| Высота | 85 mm | |
| Ширина | 45 mm | |
| Глубина | 97 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 0 mm | |
| до заземленных частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — сбоку | 6 mm | |
| — снизу | 0 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 6 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — однопроводный | 2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм) | |
| — одножильного или многожильного | 2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм | |
| при проводах AWG для главных контактов | 2x (16 ... 12), 2x (14 ... 8) | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | |
| Безопасность: | ||
| Значение В10 | ||
| при высоком уровне согласно SN 31920 | 1 000 000 | |
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 73 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 100 FIT | |
| Функция продукта | ||
| зеркальный контакт согласно IEC 60947-4-1 | да | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Сертификаты/допуски к эксплуатации | ||
| Дополнительная информация | ||
 | ||
 | ||
 | ||
| последнее изменение: | 07.07.2016 | |
