3RT1066-6AP36
3RT1066-6AP36

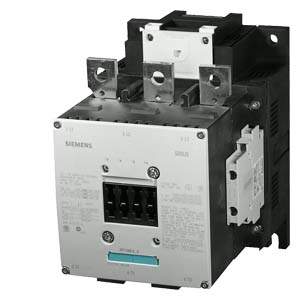

КОНТАКТОР 160КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 220-240В UCБЛОК-КОНТАКТЫ 2НО+2НЗ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР S10 ШИННОЕ ПРИСОЕДИНЕНИЕ ПРИВОД: ОБЫЧНЫЙ
3RT1066-6AP36 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41B
Размеры упаковки:
265,00 x 196,00 x 234,00 .мм
Продукция СИМЕНС Низковольтная коммутационная аппаратура.
Области применения контакторов Siemens Sirius 3RT10666AP36
- для коммутации двигателей до 250 кВт / 400 В
- для 4-х полюсной коммутации двигателей до 140 А / 400 В
- для коммутации омических нагрузок до 97 кВт / 400 В
- для коммутации конденсаторов от 15 до 50 квар / 400 В
- контакторы связи (интерфейс) до 11 кВт.
Достоинства контакторов Siemens Sirius 3RT1066-6AP36
- Большой механический и электрический ресурс
- Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- Только 4 типоразмера для мощностей от 3 до 45 кВт
- Простота возможного расширения, одинаковые габариты даже при более высокой мощности
- До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
- Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
- Простота обращения.
- Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
- Катушка с 4 выводами в S0 по S3
- Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
| Характеристики товара | |
|---|---|
| EAN | 4011209508132 |
| Товарный код | 85364900 |
| Раздел каталога | CC-IC10 |
| Группа продукта | 3706 |
| Дата соответствия RoHS | 01.05.2012 |
| Заказные данные | 3RT1066-6AP36, 3RT10666AP36, 3RT1O66-6AP36, 3RT1O666AP36 |
Низковольтная коммутационная аппаратура SIEMENS 3RT1066-6AP36
Контактор СИМЕНС применяют для соединения силовой цепи при запуске электродвигателей разных мощностей, а также для вкл/откл нагрузок безиндуктивных.
Реле времени SIEMENS SIRIUS применяются во всех процессах регулирования, коммуникации, схемах контроля и пуска-защиты, где нужна выдержка времени.
Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между машиной и человеком посредством сигналов.
Контакторы от фирмы SIEMENS - являются одними из наиболее надежных на российском рынке.
Кнопки и световые индикаторы индикаторы СИМЕНС имеют важнейшие ключевые функции в соединения между машиной и человеком.
Автоматические выключатели SIEMENS оборудованы защиту электросетей от возникновения короткого замыкания, скачков напряжения и .
Промышленные концевые выключатели СИМЕНС с блочной конструкцией удобны в использовании за счет своей высокой надежности и универсальности.
Реле времени SIEMENS SIRIUS отличается простотой настройки, которая проводится поворотным переключателем.
Купить оборудование СИМЕНС 3RT1066-6AP36, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, как например: применяемость, комплектация, документация, доставка, монтаж, цена, паспорт, отправка в регионы, техническое описание, характеристики и т.д., звоните нашим специалистам по номеру телефона +7 (495) 589-56-84.
PDF — файлы
Дополнительные товары
Сопутствующие товары
Технические характеристики 3RT10666AP36
 | CONTACTOR, 160KW/400V/AC-3 AC(40...60HZ)/DC OPERATION UC 220-240V AUXILIARY CONTACTS 2NO+2NC 3-POLE, SIZE S10 BAR CONNECTIONS CONVENT. OPERATING MECHANISM SCREW TERMINAL | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | силовой контактор | |
| Общие технические данные: | ||
| Габаритные размеры контактора | S10 | |
| Напряжение изоляции | ||
| расчетное значение | 1 000 V | |
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| между катушкой и главными контактами согласно EN 60947-1 | 690 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP00 | |
| для подключаемой клеммы | IP00 | |
| Стойкость к шоку | ||
| при прямоугольном импульсе | ||
| — при переменном токе | 8,5г / 5 мс, 4,2г / 10 мс | |
| — при постоянном токе | 8,5г / 5 мс, 4,2г / 10 мс | |
| при синусовом импульсе | ||
| — при переменном токе | 13,4г / 5 мс, 6,5г / 10 мс | |
| — при постоянном токе | 13,4г / 5 мс, 6,5г / 10 мс | |
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 10 000 000 | |
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
| контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -55 ... +80 °C | |
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | 0 | |
| Рабочий ток | ||
| при AC-1 при 400 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 330 A | |
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 330 A | |
| — при температуре окружающей среды 60 °C расчетное значение | 300 A | |
| при AC-3 | ||
| — при 400 В расчетное значение | 300 A | |
| — при 690 В расчетное значение | 280 A | |
| Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
| при 60 °C минимально допустимое | 185 mm | |
| при 40 °C минимально допустимое | 185 mm | |
| Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 125 A | |
| при 690 В расчетное значение | 115 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | 300 A | |
| — при 110 В расчетное значение | 33 A | |
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 300 A | |
| — при 110 В расчетное значение | 300 A | |
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 300 A | |
| — при 110 В расчетное значение | 300 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | 300 A | |
| — при 110 В расчетное значение | 3 A | |
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 300 A | |
| — при 24 В расчетное значение | 300 A | |
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 300 A | |
| — при 24 В расчетное значение | 300 A | |
| Эксплуатационная мощность | ||
| при AC-1 | ||
| — при 230 В при 60 °C расчетное значение | 113 kW | |
| — при 400 В расчетное значение | 197 kW | |
| — при 690 В расчетное значение | 340 kW | |
| — при 690 В при 60 °C расчетное значение | 340 kW | |
| при AC-2 при 400 В расчетное значение | 171 kW | |
| при AC-3 | ||
| — при 230 В расчетное значение | 97 kW | |
| — при 400 В расчетное значение | 171 kW | |
| — при 500 В расчетное значение | 215 kW | |
| — при 690 В расчетное значение | 280 kW | |
| Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 71 kW | |
| при 690 В расчетное значение | 112 kW | |
| Тепловой кратковременный ток ограничен до 10 с | 2 400 A | |
| Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 22 W | |
| Частота включений на холостом ходу | ||
| при переменном токе | 2 000 1/h | |
| при постоянном токе | 2 000 1/h | |
| Частота коммутации | ||
| при AC-1 максимальное | 750 1/h | |
| при AC-2 максимальное | 250 1/h | |
| при AC-3 максимальное | 500 1/h | |
| при AC-4 максимальное | 130 1/h | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | AC/DC | |
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 220 ... 240 V | |
| при 60 Гц расчетное значение | 220 ... 240 V | |
| Управляющее напряжение питания при постоянном токе | ||
| расчетное значение | 220 ... 240 V | |
| Частота питающего напряжения цепи управления 1 расчетное значение | 50 Hz | |
| Частота питающего напряжения цепи управления 2 расчетное значение | 60 Hz | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | ||
| при 50 Гц | 0,8 ... 1,1 | |
| при 60 Гц | 0,8 ... 1,1 | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,8 ... 1,1 | |
| Исполнение ограничителя перенапряжения | с варистором | |
| Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | 590 V·A | |
| Коэффициент мощности индуктивный при мощности втягивания катушки | 0,9 | |
| Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | 6,7 V·A | |
| Коэффициент мощности индуктивный при мощности удержания катушки | 0,9 | |
| Мощность втягивания электромагнитной катушки при постоянном токе | 650 W | |
| Мощность на удержание электромагнитной катушки при постоянном токе | 7,4 W | |
| Задержка закрытия | ||
| при переменном токе | 30 ... 95 ms | |
| при постоянном токе | 30 ... 95 ms | |
| Задержка открытия | ||
| при переменном токе | 40 ... 80 ms | |
| при постоянном токе | 40 ... 80 ms | |
| Продолжительность электрической дуги | 10 ... 15 ms | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 2 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 2 | |
| Рабочий ток при AC-12 максимальное | 10 A | |
| Рабочий ток при AC-15 при 230 В расчетное значение | 6 A | |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| Рабочий ток при DC-12 | ||
| при 60 В расчетное значение | 6 A | |
| при 110 В расчетное значение | 3 A | |
| при 220 В расчетное значение | 1 A | |
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 60 В расчетное значение | 2 A | |
| при 110 В расчетное значение | 1 A | |
| при 220 В расчетное значение | 0,3 A | |
| Номинальная нагрузка UL/CSA: | ||
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — при типе координации 1 необходимое | предохранитель gL/gG: 500 A | |
| — при типе координации 2 необходимое | предохранитель gL/gG: 400 A | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| Монтаж/ крепление/ размеры: | ||
| Вид крепления | винтовое крепление | |
| последовательный монтаж | да | |
| Высота | 210 mm | |
| Ширина | 145 mm | |
| Глубина | 202 mm | |
| соблюдаемое расстояние | ||
| до заземленных частей | ||
| — сбоку | 10 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| при проводах AWG для главных контактов | 2/0 ... 500 kcmil | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), макс. 2x (0,75 ... 4 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14), 1x 12 | |
| Сертификаты/допуски к эксплуатации | ||
| Дополнительная информация | ||
 | ||
 | ||
 | ||
| последнее изменение: | 07.07.2016 | |
