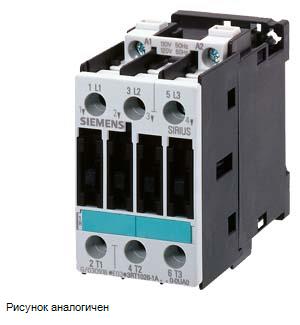

КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = DC 24 V, ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ
3RT1026-1BB40 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Контакторы SIRIUS 3RT1, 3-х полюсные, 30 ... 250 kW
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41B
Размеры упаковки:
50,00 x 89,00 x 105,00 .мм
Продукция СИМЕНС Низковольтная коммутационная аппаратура.
Достоинства контакторов Siemens Sirius 3RT1026-1BB40
- Большой механический и электрический ресурс
- Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- Только 4 типоразмера для мощностей от 3 до 45 кВт
- Простота возможного расширения, одинаковые габариты даже при более высокой мощности
- До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
- Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
- Простота обращения.
- Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
- Катушка с 4 выводами в S0 по S3
- Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
Области применения контакторов Siemens Sirius 3RT10261BB40
- для коммутации двигателей до 250 кВт / 400 В
- для 4-х полюсной коммутации двигателей до 140 А / 400 В
- для коммутации омических нагрузок до 97 кВт / 400 В
- для коммутации конденсаторов от 15 до 50 квар / 400 В
- контакторы связи (интерфейс) до 11 кВт.
| Характеристики товара | |
|---|---|
| EAN | 4011209291133 |
| Товарный код | 85364900 |
| Раздел каталога | CC-IC10 |
| Группа продукта | 3704 |
| Дата соответствия RoHS | 01.07.2006 |
| Заказные данные | 3RT1026-1BB40, 3RT10261BB40, 3RT1O26-1BB4O, 3RT1O261BB4O |
Низковольтная коммутационная аппаратура SIEMENS 3RT1026-1BB40
Контактор СИМЕНС применяют для соединения силовой цепи при запуске электродвигателей различных мощностей, а также для включения и отключения нагрузок безиндуктивных.
Кнопки и световые индикаторы SIEMENS позволяют подавать команды от человека к прибору и обеспечивают обратную связь между машиной и человеком при помощи сигналов.
Кнопки и световые индикаторы индикаторы SIEMENS снабжены важнейшие ключевые функции в коммутации между человеком и устройством.
Контакторы от фирмы SIEMENS - одни из наиболее надежных на российском рынке.
Автоматические выключатели СИМЕНС снабжены защиту электросетей от перегрузок, возникновения короткого замыкания и .
Реле времени СИМЕНС SIRIUS отличается легкостью настройки, которая проводится поворотным переключателем.
Реле времени СИМЕНС SIRIUS применяются во всех процессах соединения, регулирования, системах регулирования и пуска-защиты, где необходима выдержка времени.
Промышленные концевые выключатели SIEMENS с блочной схемой удобны в применении за счет своей высокой надежности и универсальности.
Купить оборудование SIEMENS 3RT1026-1BB40, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, как например: паспорт, цена, документация, монтаж, техническое описание, отправка в регионы, характеристики, доставка, применяемость, комплектация и т.д., звоните по номеру +7 (495) 589-56-84.
PDF — файлы
Дополнительные товары
Сопутствующие товары
Технические характеристики 3RT10261BB40
 | CONTACTOR, AC-3 11 KW/400 V, DC 24 V, 3-POLE, SIZE S0, SCREW CONNECTION | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | силовой контактор | |
| Общие технические данные: | ||
| Габаритные размеры контактора | S0 | |
| Степень загрязнения | 3 | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| для подключаемой клеммы | IP20 | |
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 10 000 000 | |
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
| контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | 0 | |
| Рабочий ток | ||
| при AC-1 при 400 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 40 A | |
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 40 A | |
| — при температуре окружающей среды 60 °C расчетное значение | 35 A | |
| при AC-3 | ||
| — при 400 В расчетное значение | 25 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 4,5 A | |
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | 20 A | |
| — при 110 В расчетное значение | 2,5 A | |
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 15 A | |
| — при 24 В расчетное значение | 35 A | |
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 35 A | |
| — при 24 В расчетное значение | 35 A | |
| Эксплуатационная мощность | ||
| при AC-1 | ||
| — при 400 В расчетное значение | 23 kW | |
| при AC-2 при 400 В расчетное значение | 11 kW | |
| при AC-3 | ||
| — при 400 В расчетное значение | 11 kW | |
| — при 500 В расчетное значение | 11 kW | |
| — при 690 В расчетное значение | 11 kW | |
| Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 1,6 W | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Управляющее напряжение питания при постоянном токе | ||
| расчетное значение | 24 V | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,8 ... 1,1 | |
| Мощность втягивания электромагнитной катушки при постоянном токе | 5,4 W | |
| Мощность на удержание электромагнитной катушки при постоянном токе | 5,4 W | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 0 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 0 | |
| Рабочий ток при AC-12 максимальное | 10 A | |
| Рабочий ток при AC-15 при 230 В расчетное значение | 6 A | |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| Рабочий ток при DC-12 | ||
| при 60 В расчетное значение | 6 A | |
| при 110 В расчетное значение | 3 A | |
| при 220 В расчетное значение | 1 A | |
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 60 В расчетное значение | 2 A | |
| при 110 В расчетное значение | 1 A | |
| при 220 В расчетное значение | 0,3 A | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — при типе координации 1 необходимое | предохранитель gL/gG: 100 A | |
| — при типе координации 2 необходимое | предохранитель gL/gG: 35 A | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |

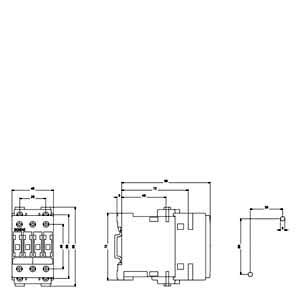

| Монтаж/ крепление/ размеры: | ||
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |
| последовательный монтаж | да | |
| Высота | 85 mm | |
| Ширина | 45 mm | |
| Глубина | 101 mm | |
| соблюдаемое расстояние | ||
| до заземленных частей | ||
| — сбоку | 6 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — однопроводный | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), макс. 2x 10 мм | |
| — одножильного или многожильного | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), max. 2x 10 мм | |
| — тонкопроволочный с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм) | |
| при проводах AWG для главных контактов | 2x (16 ... 12), 2x (14 ... 10), 1x 8 | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), макс. 2x (0,75 ... 4 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14), 1x 12 | |
| Сертификаты/допуски к эксплуатации | ||
| Дополнительная информация | ||
 | ||
 | ||
 | ||
| последнее изменение: | 01.06.2016 | |
