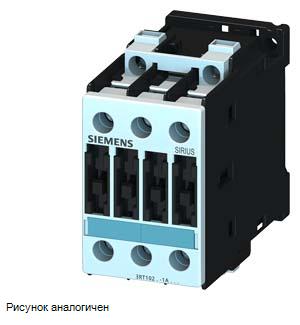

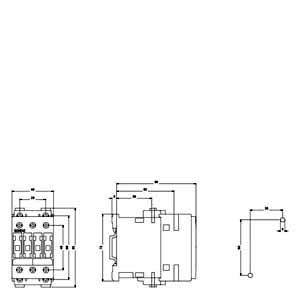

КОНТАКТОР 3-ПОЛ., AC-3, 7, 5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 230 V AC, 50/60 ГЦ, ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ
3RT1025-1AL20 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Контакторы SIRIUS 3RT1, 3-х полюсные, 30 ... 250 kW
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41B
Размеры упаковки:
49,00 x 86,00 x 95,00 .мм
Оборудование СИМЕНС Низковольтная коммутационная аппаратура.
Области применения контакторов Siemens Sirius 3RT10251AL20
- для коммутации двигателей до 250 кВт / 400 В
- для 4-х полюсной коммутации двигателей до 140 А / 400 В
- для коммутации омических нагрузок до 97 кВт / 400 В
- для коммутации конденсаторов от 15 до 50 квар / 400 В
- контакторы связи (интерфейс) до 11 кВт.
Достоинства контакторов Siemens Sirius 3RT1025-1AL20
- Большой механический и электрический ресурс
- Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- Только 4 типоразмера для мощностей от 3 до 45 кВт
- Простота возможного расширения, одинаковые габариты даже при более высокой мощности
- До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
- Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
- Простота обращения.
- Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
- Катушка с 4 выводами в S0 по S3
- Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
| Характеристики товара | |
|---|---|
| EAN | 4011209335578 |
| Товарный код | 85364900 |
| Раздел каталога | CC-IC10 |
| Группа продукта | 3704 |
| Дата соответствия RoHS | 01.07.2006 |
| Заказные данные | 3RT1025-1AL20, 3RT10251AL20, 3RT1O25-1AL2O, 3RT1O251AL2O |
