3RS1705-1FD00 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
3RS1705-1FD00
3RS1705-1FD00

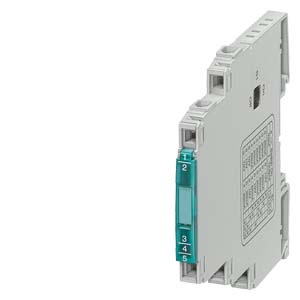

ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ AC/DC 24 V, 2-Х СТУПЕНЧАТОЕ РАЗДЕЛЕНИЕ ПОТЕНЦИАЛОВ ВХОД: 0 ДО 10 V, 0/4 ДО 20 MA ВЫХОД: 0 ДО 10 V, 0/4 ДО 20 MA ВИНТОВЫЕ КЛЕММЫ
3RS1705-1FD00 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Преобразователи сигналов
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41H
Размеры упаковки:
88,00 x 105,00 x 30,00 .мм
Оборудование SIEMENS Низковольтная коммутационная аппаратура.
Области применения 3RS17051FD00
- Электрическое разделение аналоговых сигналов.
- Преобразование аналоговых сигналов.
- Преобразование аналоговых сигналов в частоту.
- Преобразование нестандартных сигналов в стандартные.
- Защита аналоговых входов от перенапряжения.
Преимущества 3RS1705-1FD00
- Узкий корпус.
- Универсальные и простые в настройке.
- Имеют частотный выход.
- Все диапазоны полностью калибруются.
- Полная номенклатура - идеальное решение в любой ситуации.
- Встроенный переключатель Ручной - Автомат с настраиваемой уставкой.
| Характеристики товара | |
|---|---|
| EAN | 4011209537620 |
| Товарный код | 85389091 |
| Раздел каталога | CC-IC10 |
| Группа продукта | 5880 |
| Дата соответствия RoHS | 01.07.2006 |
| Заказные данные | 3RS1705-1FD00, 3RS17051FD00, 3RS17O5-1FDOO, 3RS17O51FDOO |
Низковольтная коммутационная аппаратура SIEMENS 3RS1705-1FD00
Контактор SIEMENS используют для коммуникации силовой цепи при запуске электродвигателей разных мощностей, а также для включения/отключения нагрузок безиндуктивных.
Световые индикаторы и кнопки SIEMENS позволяют подавать команды от человека к прибору и обеспечивают обратную связь между устройством и человеком при помощи сигналов.
Автоматические выключатели SIEMENS имеют защиту электросетей от возникновения короткого замыкания, скачков напряжения и .
Реле времени SIEMENS SIRIUS отличается простотой настройки, которая выполняется поворотным регулятором.
Световые индикаторы и кнопки индикаторы СИМЕНС оборудованы важнейшие ключевые функции в соединения между машиной и человеком.
Контакторы от компании SIEMENS - одни из наиболее надежных на российском рынке.
Реле времени SIEMENS SIRIUS используются во всех процессах соединения, контроля, схемах контроля и пуска-защиты, где нужна выдержка времени.
Промышленные концевые выключатели SIEMENS с модульной схемой удобны в использовании за счет своей высокой универсальности и надежности.
Купить оборудование SIEMENS 3RS1705-1FD00, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, возникшим у Вас вопросам, таким как: монтаж, доставка, документация, отправка в регионы, техническое описание, комплектация, паспорт, цена, характеристики, применяемость и т.д., звоните по номеру телефона +7 (495) 589-56-84.
Купить 3RS1705-1FD00 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРK»
Если у Вас есть вопросы, связанные с 3RS1705-1FD00, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «МAРК» занимается продажей горелочного оборудования, в том числе и 3RS1705-1FD00, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 3UG4633-1AL30 | 3UG4633-1AL30 | ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVE... |  |
| 3UG4622-1AW30 | 3UG4622-1AW30 | ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM ОТ 0.1 ДО 10 A AC/DC ПРЕВЫШЕНИЕ... |  |
| 3UG4615-1CR20 | 3UG4615-1CR20 | РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ... |  |
| 3UG4616-1CR20 | 3UG4616-1CR20 | РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В ... |  |
| 3RP1505-1BP30 | 3RP1505-1BP30 | РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC 24 V ... |  |
| 3RT1016-1AP01 | 3RT1016-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RT1015-1AP01 | 3RT1015-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RH1911-1GA13 | 3RH1911-1GA13 | БЛОК ДОП.КОНТАКТОВ, 53E, 1НO+3Н З, DIN EN50011, ВИНТОВЫЕ КЛЕММЫ , ДЛЯ ВС... |  |
| 3SB3400-0B | 3SB3400-0B | ДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НО |  |
| 3SB3400-1PC | 3SB3400-1PC | ДЕРЖАТЕЛЬ ЛАМПЫ СО ВСТРОЕННЫМ СВЕТОДИОДОМ 24V UC, ЗЕЛЕНЫЙ ВИНТОВЫЕ КЛЕММ... |  |
| 3RH1921-1HA22 | 3RH1921-1HA22 | БЛОК ДОП.КОНТАКТОВ, 22 2НО+2НЗ, DIN EN50012, 4-Х ПОЛЮСНЫЙ, ВИН ТОВЫЕ КЛ... |  |
| 3RH1921-1CA10 | 3RH1921-1CA10 | БЛОК ДОП.КОНТАКТОВ, 1 НO, DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС. |  |
| 3RP1574-1NP30 | 3RP1574-1NP30 | РЕЛЕ ВРЕМЕНИ, ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ДИАПАЗОН ВРЕМЕНИ 20 AC 24 V DC 200... |  |
| 3RT1026-1AP00 | 3RT1026-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2... |  |
| 3RV1021-4AA10 | 3RV1021-4AA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 11. .16 A, N-РАСЦЕПИТЕЛЬ 192 A, ТИПОРАЗМЕР S... |  |
| 3TK2842-1BB42 | 3TK2842-1BB42 | SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРО... |  |
| 3RP1505-1AP30 | 3RP1505-1AP30 | РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24... |  |
| 3RT1017-1AP01 | 3RT1017-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 5.5 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ... |  |
| 3RV1031-4FA10 | 3RV1031-4FA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 28.. . 40 A, N-РАСЦЕПИТЕЛЬ 480 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3RT1015-1BB41 | 3RT1015-1BB41 | КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RH1921-1CA01 | 3RH1921-1CA01 | БЛОК ДОП.КОНТАКТОВ, 1НЗ, DIN EN 50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУС КАТЕЛЕЙ,... |  |
| 3RT2026-1AP00 | 3RT2026-1AP00 | КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕ... |  |
| 3TK2827-1BB40 | 3TK2827-1BB40 | РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ... |  |
| 3RH1122-1BB40 | 3RH1122-1BB40 | ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ... |  |
| 3SB3400-0C | 3SB3400-0C | ДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НЗ |  |
| 3RV1041-4JA10 | 3RV1041-4JA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ТИПОРАЗМЕР S3 A-РАСЦЕПИТЕЛЬ 45.63A, N-РАСЦЕПИ... |  |
| 3RH1921-1DA11 | 3RH1921-1DA11 | БЛОК ДОП. КОНТАКТОВ, 1 НО+1НЗ, DIN EN50012, БОКОВОЙ, 10 MM, ВИ НТОВЫЕ КЛ... |  |
| 3RT1016-1BB42 | 3RT1016-1BB42 | КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US... |  |
| 3RT1025-1BB40 | 3RT1025-1BB40 | КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = ... |  |
| 3RV1031-4HA10 | 3RV1031-4HA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 40.. . 50 A, N-РАСЦЕПИТЕЛЬ 600 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3TK2825-1BB40 | 3TK2825-1BB40 | РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ... |  |
| 3RH1131-1BB40 | 3RH1131-1BB40 | ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 3НO+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ... |  |
| 3RP1531-2AP30 | 3RP1531-2AP30 | МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 1 ПЕРЕКИДНОЙ КОНТ. З... |  |
| 3RV1031-4EA10 | 3RV1031-4EA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3RT1025-1AP00 | 3RT1025-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НАПРЯЖЕНИЕ УПРАВЛЕНИЯ НОМ. НАПРЯ... |  |
| 3UG4512-1BR20 | 3UG4512-1BR20 | РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО ... |  |
| 3RT1055-6AP36 | 3RT1055-6AP36 | КОНТАКТОР 75КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ... |  |
| 3SB3400-0A | 3SB3400-0A | ДОП.КОНТАКТ С 2 КОНТАКТАМИ, ВИНТ.КЛЕММА, 1НО+1НЗ |  |
| 3SE5112-0CH01 | 3SE5112-0CH01 | ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50... |  |
| 3RV1901-1E | 3RV1901-1E | ДОП. КОНТАКТ, ПОПЕРЕЧНЫЙ 1НO+1НЗ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОР... |  |
| 3UG4513-1BR20 | 3UG4513-1BR20 | РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ ФИКСИРОВАННАЯ УСТАВКА СН... |  |
| 3RP1525-1AP30 | 3RP1525-1AP30 | РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 ПЕРЕКИДНОЙ КОНТАКТ, 15 ДИАПАЗОНОВ (1... |  |
| 3RT1054-1AP36 | 3RT1054-1AP36 | КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ... |  |
| 3SK1122-1AB40 | 3SK1122-1AB40 | БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, 3 ПП РАЗРЕШАЮЩИЕ ЦЕПИ1... |  |
| 3RV1021-1DA10 | 3RV1021-1DA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 2.2...3.2 A, N-РАСЦЕПИТЕЛЬ 38 A, ТИПОРАЗМЕР ... |  |
| 3RV1021-4DA10 | 3RV1021-4DA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 20. .25 A, N-РАСЦЕПИТЕЛЬ 300 A, ТИПОРАЗМЕР S... |  |
| 3RH1921-1FA22 | 3RH1921-1FA22 | МОНТАЖНЫЙ БЛОК 4-ПОЛЮСНЫЙ 2НО+2НЗ |  |
| 3RT1075-6AP36 | 3RT1075-6AP36 | КОНТАКТОР 200КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛ... |  |
| 3RV1021-1CA10 | 3RV1021-1CA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 1.8...2.5 A, N-РАСЦЕПИТЕЛЬ 30 A, ТИПОРАЗМЕР ... |  |
| 3RT1034-1AP00 | 3RT1034-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 15 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2... |  |
Технические характеристики 3RS17051FD00
 | INTERFACE CONVERTER !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! AC/DC 24 V, 2 WAY SEPARATION ON: 0 TO 10 V; 0/4 TO 20 MA OFF: 0 TO 10 V; 0/4 TO 20 MA SCREW CONNECTION | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | многопредельный преобразователь | ||
| Исполнение основного типа | с переключением, активно | ||
| Количество каналов | 1 | ||
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время транспортировки | °C | -40 ... +85 | |
| во время хранения | °C | -40 ... +85 | |
| Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 2 расчетное значение | V | 50 | |
| принятая активная мощность | W | 0,3 | |
| Степень защиты IP | IP20 | ||
| Виброустойчивость согласно IEC 60068-2-6 | 10 … 55 Гц: 0,35 мм | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
| Условное обозначение согласно DIN EN 61346-2 | K | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения | винтовой зажим | ||
| Крутящий момент затяжки при винтовом соединении | N·m | 0,4 ... 0,5 | |
| Вид подключаемых поперечных сечений проводов | |||
| однопроводный | 1x (0,5 ... 2,5 мм) | ||
| тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) | ||
| при проводах AWG | |||
| — многопроводный | 2x (20 ... 16) | ||
| Разделение потенциала: | |||
| Исполнение разделения потенциала | двухходовой | ||
| Разделение потенциалов | |||
| между входом и выходом | да | ||
| между питанием напряжением и другими контурами тока | нет | ||
| Напряжение питания: | |||
| Вид напряжения | AC/DC | ||
| Частота напряжения питания расчетное значение | Hz | 50 ... 60 | |
| Напряжение питания | |||
| при переменном токе | |||
| — при 50 Гц расчетное значение | V | 24 ... 24 | |
| — при 60 Гц расчетное значение | V | 24 ... 24 | |
| при постоянном токе расчетное значение | V | 24 ... 24 | |
| Коэффициент рабочего диапазона, напряжение питания, расчетное значение | |||
| при переменном токе | |||
| — при 50 Гц | 0,8 ... 1,2 | ||
| — при 60 Гц | 0,8 ... 1,2 | ||
| при постоянном токе | 0,7 ... 1,25 | ||
| Входы: | |||
| Граничная частота | Hz | 30 | |
| Входное напряжение максимальное | V | 30 | |
| Входное напряжение типовое | V | 24 | |
| Выходы: | |||
| Барьер на выходе тока максимальное | 400 | ||
| Барьер на выходе напряжения максимальное | k | 1 | |
| Характеристика выхода с защитой от коротких замыканий | да | ||
| Прочность от перенапряжения на выходе тока максимальное | V | 30 | |
| Вид сигнала | |||
| на выходе | 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA | ||
| на входе | 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA | ||
| Точность: | |||
| относительная точность измерений | % | 0,1 | |
| относительное отклонение линейности | % | 0,02 | |
| Температурный дрейф на каждый °C | %/°C | 0,015 | |
| Время нарастания | ms | 10 | |
| Время нарастания колебаний для отклонения 1 % | ms | 30 | |
| Пульсация напряжения максимальное | mV | 5 | |

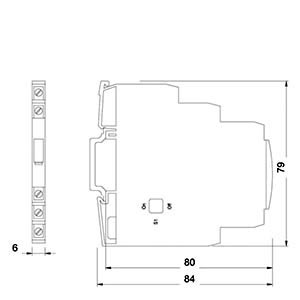

| Монтаж/ крепление/ размеры: | |||
| Вид крепления | защелкивающееся крепление на шине с головкой 35 мм с соотв. с DIN EN 50022 | ||
| Монтажное положение | любой | ||
| Высота | mm | 79 | |
| Ширина | mm | 6,2 | |
| Глубина | mm | 84 | |
| Сертификаты/ допуски к эксплуатации: | |||
| Дополнительная информация | |||
 | |||
 | |||
| последнее изменение: | 12.04.2016 | ||
