3RP1560-1SP30 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
3RP1560-1SP30
3RP1560-1SP30

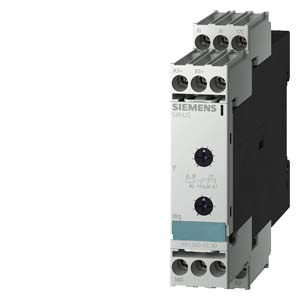

ОТДЕЛЬНО СТОЯЩЕЕ РЕЛЕ ВРЕМЕНИ ЗВЕЗДА-ТРЕУГОЛЬНИК, 1.20S, 30.600S, 0.85..1.1US, AC/DC 24V, AC 200..240V
3RP1560-1SP30 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Реле времени шириной 22,5 мм

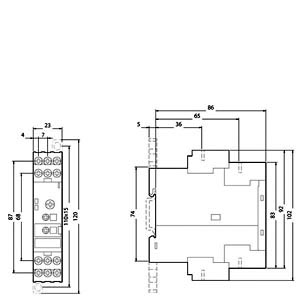

Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41H
Размеры упаковки:
29,00 x 99,00 x 107,00 .мм
Оборудование СИМЕНС Низковольтная коммутационная аппаратура.
Области применения 3RP15601SP30
Реле времени, благодаря удачной концепции компактной и малогабаритной конструкции, представляют собой идеальные модули - таймеры для производителей, распределительных установок и систем управления, а также для серийного использования в промышленности. Они применяются там, где предъявляются высокие требования электромагнитной совместимости (ЭМС).
Достоинства реле времени Siemens 3RP1560-1SP30
- Отсутствие ограничений в эксплуатации при 60 - Простота проектирования, установка "вплотную"
- Широкий спектр переключаемых временных областей от 0,05 сек. до 100 час - Гибкость в установке времени и высокая точность регулирования
- Комбинированные напряжения UC 24 B/ AC 100-127 B, UC 24 B/AC 200-240 B и UC 24-240 B - Небольшая потребность в запасных частях
- Механический ресурс с нагрузкой контактором 3RT1016 - до 30 млн. коммутационных циклов - Ресурс даже при высокой частоте коммутационных операций
- Всего 5 базовых аппаратов - Небольшая потребность в запасных частях
- Высокая электромагнитная совместимость - Никаких барьеров при проектировании
- Все аппараты с удобной для пользователя техникой подсоединений - Всего один инструмент для монтажа и параметрирования
| Характеристики товара | |
|---|---|
| EAN | 4011209448339 |
| Товарный код | 85364900 |
| Раздел каталога | CC-IC10 |
| Группа продукта | 5817 |
| Дата соответствия RoHS | 28.05.2009 |
| Заказные данные | 3RP1560-1SP30, 3RP15601SP30, 3RP156O-1SP3O, 3RP156O1SP3O |
Низковольтная коммутационная аппаратура SIEMENS 3RP1560-1SP30
Контактор СИМЕНС используют для соединения силовой цепи при запуске электродвигателей различных мощностей, а также для отключения и включения нагрузок безиндуктивных.
Кнопки и световые индикаторы индикаторы SIEMENS оборудованы важнейшие ключевые функции в коммуникации между человеком и машиной.
Реле времени SIEMENS SIRIUS отличается легкостью настройки, которая проводится поворотным переключателем.
Автоматические выключатели СИМЕНС снабжены защиту электросетей от перегрузок, скачков напряжения и .
Контакторы от компании СИМЕНС - одни из наиболее надежных на российском рынке.
Реле времени SIEMENS SIRIUS используются во всех процессах коммуникации, управления, системах контроля и пуска-защиты, где нужна выдержка времени.
Промышленные концевые выключатели СИМЕНС с блочной конструкцией удобны в эксплуатации за счет своей высокой универсальности и надежности.
Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к устройству и обеспечивают обратную связь между машиной и человеком с помощью сигналов.
Купить оборудование SIEMENS 3RP1560-1SP30, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По любым, интересующим Вас вопросам, таким как: отправка в регионы, комплектация, применяемость, паспорт, техническое описание, монтаж, документация, цена, характеристики, доставка и т.д., Вы можете связаться с нашими специалистами по телефону +7 (495) 589-56-84.
Купить 3RP1560-1SP30 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAPK»
Если у Вас есть вопросы, связанные с 3RP1560-1SP30, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MAPK» занимается продажей горелочного оборудования, в том числе и 3RP1560-1SP30, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
PDF — файлы
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| 3UG4633-1AL30 | 3UG4633-1AL30 | ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVE... |  |
| 3UG4622-1AW30 | 3UG4622-1AW30 | ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM ОТ 0.1 ДО 10 A AC/DC ПРЕВЫШЕНИЕ... |  |
| 3UG4615-1CR20 | 3UG4615-1CR20 | РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ... |  |
| 3UG4616-1CR20 | 3UG4616-1CR20 | РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В ... |  |
| 3RP1505-1BP30 | 3RP1505-1BP30 | РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC 24 V ... |  |
| 3RT1016-1AP01 | 3RT1016-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RT1015-1AP01 | 3RT1015-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RH1911-1GA13 | 3RH1911-1GA13 | БЛОК ДОП.КОНТАКТОВ, 53E, 1НO+3Н З, DIN EN50011, ВИНТОВЫЕ КЛЕММЫ , ДЛЯ ВС... |  |
| 3SB3400-0B | 3SB3400-0B | ДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НО |  |
| 3SB3400-1PC | 3SB3400-1PC | ДЕРЖАТЕЛЬ ЛАМПЫ СО ВСТРОЕННЫМ СВЕТОДИОДОМ 24V UC, ЗЕЛЕНЫЙ ВИНТОВЫЕ КЛЕММ... |  |
| 3RH1921-1HA22 | 3RH1921-1HA22 | БЛОК ДОП.КОНТАКТОВ, 22 2НО+2НЗ, DIN EN50012, 4-Х ПОЛЮСНЫЙ, ВИН ТОВЫЕ КЛ... |  |
| 3RH1921-1CA10 | 3RH1921-1CA10 | БЛОК ДОП.КОНТАКТОВ, 1 НO, DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС. |  |
| 3RP1574-1NP30 | 3RP1574-1NP30 | РЕЛЕ ВРЕМЕНИ, ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ДИАПАЗОН ВРЕМЕНИ 20 AC 24 V DC 200... |  |
| 3RT1026-1AP00 | 3RT1026-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2... |  |
| 3RV1021-4AA10 | 3RV1021-4AA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 11. .16 A, N-РАСЦЕПИТЕЛЬ 192 A, ТИПОРАЗМЕР S... |  |
| 3TK2842-1BB42 | 3TK2842-1BB42 | SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРО... |  |
| 3RP1505-1AP30 | 3RP1505-1AP30 | РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24... |  |
| 3RT1017-1AP01 | 3RT1017-1AP01 | КОНТАКТОР 3-ПОЛ., AC-3, 5.5 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ... |  |
| 3RV1031-4FA10 | 3RV1031-4FA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 28.. . 40 A, N-РАСЦЕПИТЕЛЬ 480 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3RT1015-1BB41 | 3RT1015-1BB41 | КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U... |  |
| 3RH1921-1CA01 | 3RH1921-1CA01 | БЛОК ДОП.КОНТАКТОВ, 1НЗ, DIN EN 50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУС КАТЕЛЕЙ,... |  |
| 3RT2026-1AP00 | 3RT2026-1AP00 | КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕ... |  |
| 3TK2827-1BB40 | 3TK2827-1BB40 | РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ... |  |
| 3RH1122-1BB40 | 3RH1122-1BB40 | ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ... |  |
| 3SB3400-0C | 3SB3400-0C | ДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НЗ |  |
| 3RV1041-4JA10 | 3RV1041-4JA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ТИПОРАЗМЕР S3 A-РАСЦЕПИТЕЛЬ 45.63A, N-РАСЦЕПИ... |  |
| 3RH1921-1DA11 | 3RH1921-1DA11 | БЛОК ДОП. КОНТАКТОВ, 1 НО+1НЗ, DIN EN50012, БОКОВОЙ, 10 MM, ВИ НТОВЫЕ КЛ... |  |
| 3RT1016-1BB42 | 3RT1016-1BB42 | КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US... |  |
| 3RT1025-1BB40 | 3RT1025-1BB40 | КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = ... |  |
| 3RV1031-4HA10 | 3RV1031-4HA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 40.. . 50 A, N-РАСЦЕПИТЕЛЬ 600 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3TK2825-1BB40 | 3TK2825-1BB40 | РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ... |  |
| 3RH1131-1BB40 | 3RH1131-1BB40 | ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 3НO+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ... |  |
| 3RP1531-2AP30 | 3RP1531-2AP30 | МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 1 ПЕРЕКИДНОЙ КОНТ. З... |  |
| 3RV1031-4EA10 | 3RV1031-4EA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ... |  |
| 3RT1025-1AP00 | 3RT1025-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НАПРЯЖЕНИЕ УПРАВЛЕНИЯ НОМ. НАПРЯ... |  |
| 3UG4512-1BR20 | 3UG4512-1BR20 | РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО ... |  |
| 3RT1055-6AP36 | 3RT1055-6AP36 | КОНТАКТОР 75КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ... |  |
| 3SB3400-0A | 3SB3400-0A | ДОП.КОНТАКТ С 2 КОНТАКТАМИ, ВИНТ.КЛЕММА, 1НО+1НЗ |  |
| 3SE5112-0CH01 | 3SE5112-0CH01 | ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50... |  |
| 3RV1901-1E | 3RV1901-1E | ДОП. КОНТАКТ, ПОПЕРЕЧНЫЙ 1НO+1НЗ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОР... |  |
| 3UG4513-1BR20 | 3UG4513-1BR20 | РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ ФИКСИРОВАННАЯ УСТАВКА СН... |  |
| 3RP1525-1AP30 | 3RP1525-1AP30 | РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 ПЕРЕКИДНОЙ КОНТАКТ, 15 ДИАПАЗОНОВ (1... |  |
| 3RT1054-1AP36 | 3RT1054-1AP36 | КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ... |  |
| 3SK1122-1AB40 | 3SK1122-1AB40 | БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, 3 ПП РАЗРЕШАЮЩИЕ ЦЕПИ1... |  |
| 3RV1021-1DA10 | 3RV1021-1DA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 2.2...3.2 A, N-РАСЦЕПИТЕЛЬ 38 A, ТИПОРАЗМЕР ... |  |
| 3RV1021-4DA10 | 3RV1021-4DA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 20. .25 A, N-РАСЦЕПИТЕЛЬ 300 A, ТИПОРАЗМЕР S... |  |
| 3RH1921-1FA22 | 3RH1921-1FA22 | МОНТАЖНЫЙ БЛОК 4-ПОЛЮСНЫЙ 2НО+2НЗ |  |
| 3RT1075-6AP36 | 3RT1075-6AP36 | КОНТАКТОР 200КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛ... |  |
| 3RV1021-1CA10 | 3RV1021-1CA10 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 1.8...2.5 A, N-РАСЦЕПИТЕЛЬ 30 A, ТИПОРАЗМЕР ... |  |
| 3RT1034-1AP00 | 3RT1034-1AP00 | КОНТАКТОР 3-ПОЛ., AC-3, 15 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2... |  |
Технические характеристики 3RP15601SP30
 | SOLID-STATE TIME RELAY !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! WITH STAR-DELTA, 1...20S, 30...600S, 0.85 ...1.1US, AC/DC 24V, AC 200...240V, WITH LED | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | реле времени | ||
| Исполнение продукта | |||
| Монтажное положение | любой | ||
| Функция продукта в выходов реле Переключение с/без задержки времени | |||
| Функция продукта защита от нулевого напряжения | нет | ||
| Компонент продукта | |||
| релейный выход | да | ||
| Выход проводника | нет | ||
| Высота установки при высоте над уровнем моря максимальное | m | 2 000 | |
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время хранения | °C | -40 ... +85 | |
| во время транспортировки | °C | -40 ... +85 | |
| Относительная влажность воздуха во время эксплуатации | % | 10 ... 95 | |
| ЭМС излучение помех согласно IEC 61812-1 | EN 61000-6-4(3) | ||
| ЭМС помехоустойчивость согласно IEC 61812-1 | EN 61000-6-2 | ||
| Проводная интерференция вследствие импульса согласно IEC 61000-4-4 | 2 кВ подключение к сети / 1 кВ подключение линии управления | ||
| Проводная интерференция вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | ||
| Проводная интерференция вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | ||
| Электростатическая разрядка согласно IEC 61000-4-2 | 4 кВ контактный разряд / 8 кВ воздушный разряд | ||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | ||
| Прочность по отношению к импульсному напряжению расчетное значение | V | 4 000 | |
| Мощность потерь [Вт] всего типовое | W | 2 | |
| Условное обозначение | |||
| согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| согласно DIN EN 61346-2 | K | ||
| согласно DIN EN 81346-2 | K | ||
| Категория согласно EN 954-1 | нет | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | ||
| Степень защиты IP | IP20 | ||
| Тип изоляции | Базовая изоляция | ||
| Механический срок службы (коммутационные циклы) типовое | 10 000 000 | ||
| электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое | 100 000 | ||
| Частота коммутации с контактором 3RT2 максимальное | 1/h | 5 000 | |
| Виброустойчивость согласно IEC 60068-2-6 | 10 ... 55 Hz / 0,35 mm | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 11g/15 мс | ||
| Относительная точность повторения | % | 1 | |
| Время восстановления | ms | 300 | |
| Минимальная продолжительность включения | |||
| Степень загрязнения | 3 | ||
| Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение | V | 300 | |
| относительная точность настройки относительно верхнего предела шкалы | % | 5 | |
| Расширение продукта необходимое дистанционное управление | нет | ||
| Расширение продукта дополнительно дистанционное управление | нет | ||
| Переключательная функция: | |||
| Функция переключения | |||
| с задержкой времени включения | нет | ||
| с задержкой срабатывания/мгновенное переключение | нет | ||
| со скользящим включением | нет | ||
| со скользящим включением/мгновенно переключаемый | нет | ||
| с задержкой возврата | нет | ||
| мигающий асимметрично началу с перерывом | нет | ||
| мигающий асимметрично началу с импульсом | нет | ||
| мигающий симметрично началу с импульсом | нет | ||
| мигающий симметрично началу с импульсом/мгновенное переключение | нет | ||
| мигающий симметрично началу с перерывом | нет | ||
| мигающий симметрично началу с перерывом/мгновенное переключение | нет | ||
| схема соединения "звезда-треугольник" | нет | ||
| схема соединения "звезда-треугольник" с временем инерционного выбега | да | ||
| Функция переключения с сигналом управления | |||
| дополнительная задержка срабатывания | нет | ||
| с пуском от размыкающего контакта | нет | ||
| с задержкой возврата | нет | ||
| с формированием импульса | нет | ||
| с задержкой возврата/мгновенное переключение | нет | ||
| с задержкой срабатывания/с задержкой возврата/мгновенное переключение | нет | ||
| с пуском от размыкающего контакта/мгновенное переключение | нет | ||
| дополнительная задержка срабатывания/мгновенное переключение | нет | ||
| с задержкой срабатывания/с задержкой возврата | нет | ||
| со скользящим включением | нет | ||
| со скользящим включением/мгновенно переключаемый | нет | ||
| с задержкой импульсов | нет | ||
| с задержкой импульсов/мгновенное переключение | нет | ||
| с формированием импульса/мгновенное переключение | нет | ||
| Функция переключения реле с импульсными контактами с сигналом управления | |||
| возможность перезапуска с отключенным сигналом управления/мгновенное переключение | нет | ||
| возможность перезапуска с включенным сигналом управления | нет | ||
| возможность перезапуска с включенным сигналом управления/мгновенное переключение | нет | ||
| возможность перезапуска с отключенным сигналом управления | нет | ||
| Исполнение зажима цепи управления потенциальный | |||
| Цепь тока управления/ управление: | |||
| регулируемое время | s | 1 ... 20 | |
| Вид напряжения управляющего напряжения питания | AC/DC | ||
| Частота питающего напряжения цепи управления 1 расчетное значение | |||
| Частота питающего напряжения цепи управления 1 | Hz | 50 ... 60 | |
| Частота питающего напряжения цепи управления 2 расчетное значение | |||
| Частота питающего напряжения цепи управления 2 | Hz | 50 ... 60 | |
| Управляющее напряжение питания 1 | |||
| при переменном токе при 50 Гц расчетное значение | V | 24 | |
| при переменном токе при 50 Гц | |||
| при переменном токе при 60 Гц расчетное значение | V | 24 | |
| при переменном токе при 60 Гц | |||
| при постоянном токе расчетное значение | V | 24 | |
| при постоянном токе | |||
| Управляющее напряжение питания 2 при переменном токе | |||
| при 50 Гц расчетное значение | |||
| при 50 Гц | V | 200 ... 240 | |
| при 60 Гц расчетное значение | |||
| при 60 Гц | V | 200 ... 240 | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение | |||
| при переменном токе | |||
| — при 50 Гц | 0,85 ... 1,1 | ||
| — при 60 Гц | 0,85 ... 1,1 | ||
| при постоянном токе | 0,85 ... 1,1 | ||
| Пик тока включения | |||
| при 24 В | |||
| при 240 В | |||
| при 440 В | |||
| Продолжительность пика тока включения | |||
| при 24 В | |||
| при 240 В | |||
| при 440 В | |||
| Мощность потерь [Вт] при переменном токе максимальное | |||
| Мощность потерь [ВА] при переменном токе максимальное | |||
| Вспомогательный контур: | |||
| Надёжность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | ||
| Материал коммутирующих контактов | AgSnO2 | ||
| Рабочий ток вспомогательных контактов | |||
| при AC-15 | |||
| — при 24 В | A | 3 | |
| — при 250 В | A | 3 | |
| — при 400 В | |||
| при DC-13 | |||
| — при 24 В | A | 1 | |
| — при 125 В | A | 0,2 | |
| — при 250 В | A | 0,1 | |
| при DC-12 | |||
| — при 24 В | |||
| — при 125 В | |||
| — при 250 В | |||
| влияние температуры окружающей среды | ±5 % | ||
| Влияние напряжения питания | ±1 % | ||
| испытательное напряжение для проверки изоляции | kV | 2 | |
| Исполнение плавкой вставки предохранителя для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 4 A | ||
| термический ток | A | 5 | |
| коммутационная способность по току при индуктивной нагрузке | |||
| Устойчивость при кратковременном токе (Icw) ограничена до 10 мс | |||
| Падение напряжения в состоянии переключения максимальное | |||
| Остаточный ток максимальное | |||
| Количество размыкающих контактов | |||
| включающийся с выдержкой времени | 0 | ||
| включающийся без выдержки времени | 0 | ||
| Количество замыкающих контактов | |||
| включающийся с выдержкой времени | 0 | ||
| включающийся без выдержки времени | 3 | ||
| Количество переключающих контактов | |||
| включающийся с выдержкой времени | 0 | ||
| — примечание | |||
| включающийся без выдержки времени | 0 | ||
| Допустимая нагрузка вспомогательных контактов согласно UL | R300/B300 | ||
| Монтаж/ крепление/ размеры: | |||
| Вид крепления | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | ||
| Ширина | mm | 22,5 | |
| Высота | mm | 102 | |
| Глубина | mm | 91 | |
| соблюдаемое расстояние при рядном монтаже | |||
| сверху | mm | 0 | |
| спереди | mm | 0 | |
| сбоку | mm | 0 | |
| сзади | mm | 0 | |
| снизу | mm | 0 | |
| соблюдаемое расстояние до заземленных частей | |||
| сзади | mm | 0 | |
| сбоку | mm | 0 | |
| сверху | mm | 0 | |
| спереди | mm | 0 | |
| снизу | mm | 0 | |
| соблюдаемое расстояние до находящихся под напряжением частей | |||
| снизу | mm | 0 | |
| сзади | mm | 0 | |
| сбоку | mm | 0 | |
| спереди | mm | 0 | |
| сверху | mm | 0 | |
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | винтовой зажим | ||
| Функция продукта съемная клемма для цепи вспомогательного тока и цепи тока управления | да | ||
| Вид подключаемых поперечных сечений проводов | |||
| однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) | ||
| тонкопроволочный | |||
| — без заделки концов кабеля | |||
| — с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм) | ||
| при проводах AWG | |||
| — многопроводный | 2x (20 ... 14) | ||
| — однопроводный | 2x (20 ... 14) | ||
| Крутящий момент затяжки | N·m | 0,8 ... 1,2 | |
| Исполнение резьбы соединительного болта | M3 | ||
| Допустимая токовая нагрузка мостиковых зажимов максимальное | |||
| Сертификаты/допуски к эксплуатации | |||
| Дополнительная информация | |||
 | |||
 | |||
| последнее изменение: | 12.07.2016 | ||
