3RH1140-1AF00

3RH1140-1AF00

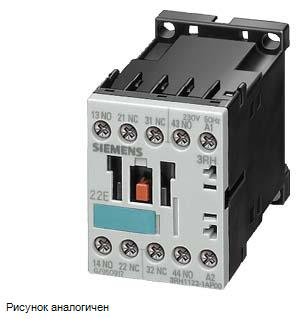

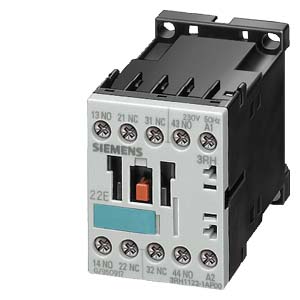

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 4НО, AC 110 V, 50 ГЦ, ВИНТОВЫЕ КЛЕММЫ, ТИПОРАЗМЕР S00
Артикул: 3RH1140-1AF00
Страна происхождения: Германия
Узнать цену
3RH1140-1AF00 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить3RH1140-1AF00 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Вспомогательные контакторы 3RH11, 3RH12, типоразмер S00 с 4 или 8 контактами
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41A
Размеры упаковки:
50,00 x 63,50 x 77,00 .мм

Продукция СИМЕНС Низковольтная коммутационная аппаратура.

Достоинства силовых реле 3RH1140-1AF00

  • Большой механический и электрический ресурс Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
  • До 55С без ухудшения параметров - Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, экономия времени.
  • Простота обращения - Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
Характеристики товара
EAN4011209279759
Товарный код85364900
Раздел каталогаCC-IC10
Группа продукта3700
Дата соответствия RoHS01.07.2006
Заказные данные3RH1140-1AF00, 3RH11401AF00, 3RH114O-1AFOO, 3RH114O1AFOO

Низковольтная коммутационная аппаратура SIEMENS 3RH1140-1AF00

Контактор SIEMENS используют для соединения силовой цепи при запуске электродвигателей разных мощностей, а также для вкл/откл нагрузок безиндуктивных.

Реле времени СИМЕНС SIRIUS отличается легкостью настройки, которая производится поворотным переключателем.

Реле времени СИМЕНС SIRIUS используются во всех процессах контроля, коммуникации, системах регулирования и пуска-защиты, где нужна выдержка времени.

Кнопки и световые индикаторы СИМЕНС позволяют подавать команды от человека к машине и обеспечивают обратную связь между прибором и человеком посредством сигналов.

Автоматические выключатели СИМЕНС снабжены защиту электросетей от возникновения короткого замыкания, перегрузок и .

Промышленные концевые выключатели СИМЕНС с модульной конструкцией удобны в эксплуатации за счет своей высокой надежности и универсальности.

Световые индикаторы и кнопки индикаторы SIEMENS снабжены важнейшие ключевые функции в соединения между прибором и человеком.

Контакторы от фирмы SIEMENS - являются одними из наиболее надежных на российском рынке.

Купить оборудование SIEMENS 3RH1140-1AF00, цена на которые будет снижена, за счет системы персональной скидки, можно в компании ООО «МАРК».

По всем, заинтересовавшим Вас вопросам, таким как: техническое описание, доставка, цена, характеристики, паспорт, документация, отправка в регионы, монтаж, комплектация, применяемость и так далее, звоните нашим менеджерам по номеру +7 (495) 589-56-84.

PDF — файлы
Техническое описание

Дополнительные товары

Сопутствующие товары

Технические характеристики 3RH11401AF00
CONTACTOR RELAY, 4NO, AC 110 V, 50 HZ, SCREW CONNECTION, SIZE S00
Фирменное название продуктаSIRIUS
Наименование продуктавспомогательный контактор
Общие технические данные:
Габаритные размеры контактораS00
Расширение продукта
Вспомогательный выключательда
Напряжение изоляции
при степени загрязнения 3 расчетное значение690 V
Степень загрязнения3
Прочность по отношению к импульсному напряжению расчетное значение6 kV
Степень защиты IP
с лицевой стороныIP20
Стойкость к шоку10 г / 5 мс и 5 г / 10 мс
Механический срок службы (коммутационные циклы)
контактора типовое30 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое10 000 000
Условное обозначение
согласно DIN EN 61346-2K
согласно DIN EN 81346-2K
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное2 000 m
Температура окружающей среды
во время эксплуатации-25 ... +60 °C
во время хранения-55 ... +80 °C
во время транспортировки-55 ... +80 °C
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питанияПеременный ток
Управляющее напряжение питания при переменном токе
при 50 Гц расчетное значение110 V
при 60 Гц расчетное значение110 V
Частота питающего напряжения цепи управления 1 расчетное значение50 Hz
Частота питающего напряжения цепи управления 2 расчетное значение60 Hz
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц0,8 ... 1,1
при 60 Гц0,85 ... 1,1
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе27 V·A
Коэффициент мощности индуктивный при мощности втягивания катушки0,8
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе4,6 V·A
Коэффициент мощности индуктивный при мощности удержания катушки0,27
Вспомогательный контур:
Количество размыкающих контактов
для вспомогательных контактов0
— включающийся без выдержки времени0
— включающийся с выдержкой времени0
— включающийся с отставанием0
— включающийся с перекрыванием0
Количество замыкающих контактов
для вспомогательных контактов4
— включающийся без выдержки времени4
— включающийся с выдержкой времени0
— включающийся с опережением0
— включающийся с перекрыванием0
Количество переключающих контактов
для вспомогательных контактов0
вспомогательных контактов включающийся без выдержки времени0
Кодовый номер и кодовое буквенное обозначение коммутационных элементов40 E
Рабочий ток при AC-12 максимальное10 A
Рабочий ток при AC-15 при 230 В расчетное значение6 A
Рабочий ток при AC-15 при 400 В расчетное значение3 A
Рабочий ток при AC-15 при 500 В расчетное значение2 A
Рабочий ток при AC-15 при 690 В расчетное значение1 A
Рабочий ток при 1 токопроводе при DC-12
при 24 В расчетное значение10 A
при 110 В расчетное значение3 A
при 220 В расчетное значение1 A
Рабочий ток при 1 токопроводе при DC-13
при 24 В расчетное значение10 A
при 110 В расчетное значение1 A
при 220 В расчетное значение0,27 A
Надёжность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания вспомогательного переключателя необходимоепредохранитель gL/gG: 10 A

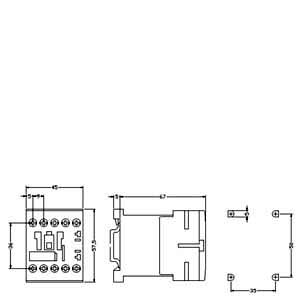

Монтаж/ крепление/ размеры:
Монтажное положениевращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид крепленияВинтовое и защёлкивающееся крепление
Высота57,5 mm
Ширина45 mm
Глубина72 mm
соблюдаемое расстояние
при рядном монтаже
— сбоку0 mm
Подсоединения/ клеммы:
Исполнение электрического подключения
для вспомогательных цепей и цепей управлениявинтовой зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— однопроводный2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм
— тонкопроволочный с обработкой концов жил2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14), 1x 12
Безопасность:
Значение В10
при высоком уровне согласно SN 319201 000 000; при 0,3 x Ie
Доля опасных отказов
при низкой частоте запроса согласно SN 3192040 %
при высоком уровне согласно SN 3192075 %
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 6150820 y
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:25.06.2016
