3RH1122-1BF40

3RH1122-1BF40

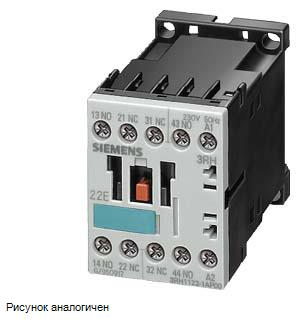

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US DC 110 V, ВИНТОВЫЕ КЛЕММЫ, ТИПОРАЗМЕР S00
Артикул: 3RH1122-1BF40
Страна происхождения: Германия
3RH1122-1BF40 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить3RH1122-1BF40 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Вспомогательные контакторы 3RH11, 3RH12, типоразмер S00 с 4 или 8 контактами
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41A
Размеры упаковки:
50,00 x 63,50 x 77,00 .мм

Продукция СИМЕНС Низковольтная коммутационная аппаратура.

Достоинства силовых реле 3RH1122-1BF40

  • Большой механический и электрический ресурс Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
  • До 55С без ухудшения параметров - Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, экономия времени.
  • Простота обращения - Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
Характеристики товара
EAN4011209282834
Товарный код85364900
Раздел каталогаCC-IC10
Группа продукта3700
Дата соответствия RoHS01.07.2006
Заказные данные3RH1122-1BF40, 3RH11221BF40, 3RH1122-1BF4O, 3RH11221BF4O

Низковольтная коммутационная аппаратура SIEMENS 3RH1122-1BF40

Контактор СИМЕНС применяют для коммуникации силовой цепи при запуске электродвигателей разных мощностей, а также для включения/отключения нагрузок безиндуктивных.

Реле времени СИМЕНС SIRIUS отличается легкостью настройки, которая производится поворотным регулятором.

Световые индикаторы и кнопки индикаторы SIEMENS снабжены важнейшие ключевые функции в соединения между машиной и человеком.

Автоматические выключатели SIEMENS имеют защиту электросетей от возникновения короткого замыкания, скачков напряжения и .

Промышленные концевые выключатели SIEMENS с модульной схемой удобны в эксплуатации благодаря своей высокой универсальности и надежности.

Контакторы от фирмы SIEMENS - одни из наиболее надежных на российском рынке.

Кнопки и световые индикаторы СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между прибором и человеком при помощи сигналов.

Реле времени СИМЕНС SIRIUS используются во всех процессах контроля, коммуникации, схемах контроля и пуска-защиты, где необходима выдержка времени.

Купить оборудование СИМЕНС 3RH1122-1BF40, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».

По всем, интересующим Вас вопросам, таким как: паспорт, применяемость, доставка, монтаж, комплектация, цена, документация, техническое описание, отправка в регионы, характеристики и так далее, Вы можете связаться с нашими менеджерами по телефону +7 (495) 589-56-84.

Купить 3RH1122-1BF40 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК» Если у Вас есть вопросы, связанные с 3RH1122-1BF40, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАРK» занимается продажей горелочного оборудования, в том числе и 3RH1122-1BF40, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Дополнительные товары

Сопутствующие товары

НаименованиеАртикулОписаниеИзображение
3UG4633-1AL303UG4633-1AL30ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVE...3UG4633-1AL30 SIEMENS Низковольтная коммутационная аппаратура: 3UG4633-1AL30 цена, купить
3UG4622-1AW303UG4622-1AW30ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM ОТ 0.1 ДО 10 A AC/DC ПРЕВЫШЕНИЕ...3UG4622-1AW30 SIEMENS Низковольтная коммутационная аппаратура: 3UG4622-1AW30 цена, купить
3UG4615-1CR203UG4615-1CR20РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ...3UG4615-1CR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4615-1CR20 цена, купить
3UG4616-1CR203UG4616-1CR20РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В ...3UG4616-1CR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4616-1CR20 цена, купить
3RP1505-1BP303RP1505-1BP30РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC 24 V ...3RP1505-1BP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1505-1BP30 цена, купить
3RT1016-1AP013RT1016-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1016-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1016-1AP01 цена, купить
3RT1015-1AP013RT1015-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1015-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1015-1AP01 цена, купить
3RH1911-1GA133RH1911-1GA13БЛОК ДОП.КОНТАКТОВ, 53E, 1НO+3Н З, DIN EN50011, ВИНТОВЫЕ КЛЕММЫ , ДЛЯ ВС...3RH1911-1GA13 SIEMENS Низковольтная коммутационная аппаратура: 3RH1911-1GA13 цена, купить
3SB3400-0B3SB3400-0BДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НО3SB3400-0B SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0B цена, купить
3SB3400-1PC3SB3400-1PCДЕРЖАТЕЛЬ ЛАМПЫ СО ВСТРОЕННЫМ СВЕТОДИОДОМ 24V UC, ЗЕЛЕНЫЙ ВИНТОВЫЕ КЛЕММ...3SB3400-1PC SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-1PC цена, купить
3RH1921-1HA223RH1921-1HA22БЛОК ДОП.КОНТАКТОВ, 22 2НО+2НЗ, DIN EN50012, 4-Х ПОЛЮСНЫЙ, ВИН ТОВЫЕ КЛ...3RH1921-1HA22 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1HA22 цена, купить
3RH1921-1CA103RH1921-1CA10БЛОК ДОП.КОНТАКТОВ, 1 НO, DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС.3RH1921-1CA10 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1CA10 цена, купить
3RP1574-1NP303RP1574-1NP30РЕЛЕ ВРЕМЕНИ, ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ДИАПАЗОН ВРЕМЕНИ 20 AC 24 V DC 200...3RP1574-1NP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1574-1NP30 цена, купить
3RT1026-1AP003RT1026-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2...3RT1026-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1026-1AP00 цена, купить
3RV1021-4AA103RV1021-4AA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 11. .16 A, N-РАСЦЕПИТЕЛЬ 192 A, ТИПОРАЗМЕР S...3RV1021-4AA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-4AA10 цена, купить
3TK2842-1BB423TK2842-1BB42SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРО...3TK2842-1BB42 SIEMENS Низковольтная коммутационная аппаратура: 3TK2842-1BB42 цена, купить
3RP1505-1AP303RP1505-1AP30РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24...3RP1505-1AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1505-1AP30 цена, купить
3RT1017-1AP013RT1017-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 5.5 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ...3RT1017-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1017-1AP01 цена, купить
3RV1031-4FA103RV1031-4FA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 28.. . 40 A, N-РАСЦЕПИТЕЛЬ 480 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4FA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4FA10 цена, купить
3RT1015-1BB413RT1015-1BB41КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1015-1BB41 SIEMENS Низковольтная коммутационная аппаратура: 3RT1015-1BB41 цена, купить
3RH1921-1CA013RH1921-1CA01БЛОК ДОП.КОНТАКТОВ, 1НЗ, DIN EN 50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУС КАТЕЛЕЙ,...3RH1921-1CA01 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1CA01 цена, купить
3RT2026-1AP003RT2026-1AP00КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕ...3RT2026-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT2026-1AP00 цена, купить
3TK2827-1BB403TK2827-1BB40РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ...3TK2827-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3TK2827-1BB40 цена, купить
3RH1122-1BB403RH1122-1BB40ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ...3RH1122-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RH1122-1BB40 цена, купить
3SB3400-0C3SB3400-0CДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НЗ3SB3400-0C SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0C цена, купить
3RV1041-4JA103RV1041-4JA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ТИПОРАЗМЕР S3 A-РАСЦЕПИТЕЛЬ 45.63A, N-РАСЦЕПИ...3RV1041-4JA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1041-4JA10 цена, купить
3RH1921-1DA113RH1921-1DA11БЛОК ДОП. КОНТАКТОВ, 1 НО+1НЗ, DIN EN50012, БОКОВОЙ, 10 MM, ВИ НТОВЫЕ КЛ...3RH1921-1DA11 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1DA11 цена, купить
3RT1016-1BB423RT1016-1BB42КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US...3RT1016-1BB42 SIEMENS Низковольтная коммутационная аппаратура: 3RT1016-1BB42 цена, купить
3RT1025-1BB403RT1025-1BB40КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = ...3RT1025-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RT1025-1BB40 цена, купить
3RV1031-4HA103RV1031-4HA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 40.. . 50 A, N-РАСЦЕПИТЕЛЬ 600 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4HA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4HA10 цена, купить
3TK2825-1BB403TK2825-1BB40РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ...3TK2825-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3TK2825-1BB40 цена, купить
3RH1131-1BB403RH1131-1BB40ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 3НO+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ...3RH1131-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RH1131-1BB40 цена, купить
3RP1531-2AP303RP1531-2AP30МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 1 ПЕРЕКИДНОЙ КОНТ. З...3RP1531-2AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1531-2AP30 цена, купить
3RV1031-4EA103RV1031-4EA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4EA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4EA10 цена, купить
3RT1025-1AP003RT1025-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НАПРЯЖЕНИЕ УПРАВЛЕНИЯ НОМ. НАПРЯ...3RT1025-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1025-1AP00 цена, купить
3UG4512-1BR203UG4512-1BR20РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО ...3UG4512-1BR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4512-1BR20 цена, купить
3RT1055-6AP363RT1055-6AP36КОНТАКТОР 75КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ...3RT1055-6AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1055-6AP36 цена, купить
3SB3400-0A3SB3400-0AДОП.КОНТАКТ С 2 КОНТАКТАМИ, ВИНТ.КЛЕММА, 1НО+1НЗ3SB3400-0A SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0A цена, купить
3SE5112-0CH013SE5112-0CH01ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50...3SE5112-0CH01 SIEMENS Низковольтная коммутационная аппаратура: 3SE5112-0CH01 цена, купить
3RV1901-1E3RV1901-1EДОП. КОНТАКТ, ПОПЕРЕЧНЫЙ 1НO+1НЗ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОР...3RV1901-1E SIEMENS Низковольтная коммутационная аппаратура: 3RV1901-1E цена, купить
3UG4513-1BR203UG4513-1BR20РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ ФИКСИРОВАННАЯ УСТАВКА СН...3UG4513-1BR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4513-1BR20 цена, купить
3RP1525-1AP303RP1525-1AP30РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 ПЕРЕКИДНОЙ КОНТАКТ, 15 ДИАПАЗОНОВ (1...3RP1525-1AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1525-1AP30 цена, купить
3RT1054-1AP363RT1054-1AP36КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ...3RT1054-1AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1054-1AP36 цена, купить
3SK1122-1AB403SK1122-1AB40БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, 3 ПП РАЗРЕШАЮЩИЕ ЦЕПИ1...3SK1122-1AB40 SIEMENS Низковольтная коммутационная аппаратура: 3SK1122-1AB40 цена, купить
3RV1021-1DA103RV1021-1DA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 2.2...3.2 A, N-РАСЦЕПИТЕЛЬ 38 A, ТИПОРАЗМЕР ...3RV1021-1DA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-1DA10 цена, купить
3RV1021-4DA103RV1021-4DA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 20. .25 A, N-РАСЦЕПИТЕЛЬ 300 A, ТИПОРАЗМЕР S...3RV1021-4DA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-4DA10 цена, купить
3RH1921-1FA223RH1921-1FA22МОНТАЖНЫЙ БЛОК 4-ПОЛЮСНЫЙ 2НО+2НЗ3RH1921-1FA22 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1FA22 цена, купить
3RT1075-6AP363RT1075-6AP36КОНТАКТОР 200КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛ...3RT1075-6AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1075-6AP36 цена, купить
3RV1021-1CA103RV1021-1CA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 1.8...2.5 A, N-РАСЦЕПИТЕЛЬ 30 A, ТИПОРАЗМЕР ...3RV1021-1CA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-1CA10 цена, купить
3RT1034-1AP003RT1034-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 15 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2...3RT1034-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1034-1AP00 цена, купить

Технические характеристики 3RH11221BF40
CONTACTOR RELAY, 2NO+2NC, DC 110 V, SCREW CONNECTION, SIZE S00
Фирменное название продуктаSIRIUS
Наименование продуктавспомогательный контактор
Общие технические данные:
Габаритные размеры контактораS00
Расширение продукта
Вспомогательный выключательда
Напряжение изоляции
при степени загрязнения 3 расчетное значение690 V
Степень загрязнения3
Прочность по отношению к импульсному напряжению расчетное значение6 kV
Степень защиты IP
с лицевой стороныIP20
Стойкость к шоку10 г / 5 мс и 5 г / 10 мс
Механический срок службы (коммутационные циклы)
контактора типовое30 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое10 000 000
Условное обозначение
согласно DIN EN 61346-2K
согласно DIN EN 81346-2K
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное2 000 m
Температура окружающей среды
во время эксплуатации-25 ... +60 °C
во время хранения-55 ... +80 °C
во время транспортировки-55 ... +80 °C
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питанияПостоянный ток
Управляющее напряжение питания при постоянном токе
расчетное значение110 V
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе0,8 ... 1,1
Мощность втягивания электромагнитной катушки при постоянном токе3,2 W
Мощность на удержание электромагнитной катушки при постоянном токе3,2 W
Вспомогательный контур:
Количество размыкающих контактов
для вспомогательных контактов2
— включающийся без выдержки времени2
— включающийся с выдержкой времени0
— включающийся с отставанием0
— включающийся с перекрыванием0
Количество замыкающих контактов
для вспомогательных контактов2
— включающийся без выдержки времени2
— включающийся с выдержкой времени0
— включающийся с опережением0
— включающийся с перекрыванием0
Количество переключающих контактов
для вспомогательных контактов0
вспомогательных контактов включающийся без выдержки времени0
Кодовый номер и кодовое буквенное обозначение коммутационных элементов22 E
Рабочий ток при AC-12 максимальное10 A
Рабочий ток при AC-15 при 230 В расчетное значение6 A
Рабочий ток при AC-15 при 400 В расчетное значение3 A
Рабочий ток при AC-15 при 500 В расчетное значение2 A
Рабочий ток при AC-15 при 690 В расчетное значение1 A
Рабочий ток при 1 токопроводе при DC-12
при 24 В расчетное значение10 A
при 110 В расчетное значение3 A
при 220 В расчетное значение1 A
Рабочий ток при 1 токопроводе при DC-13
при 24 В расчетное значение10 A
при 110 В расчетное значение1 A
при 220 В расчетное значение0,27 A
Надёжность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания вспомогательного переключателя необходимоепредохранитель gL/gG: 10 A
Монтаж/ крепление/ размеры:
Монтажное положениевращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид крепленияВинтовое и защёлкивающееся крепление
Высота57,5 mm
Ширина45 mm
Глубина72 mm
соблюдаемое расстояние
при рядном монтаже
— сбоку0 mm
Подсоединения/ клеммы:
Исполнение электрического подключения
для вспомогательных цепей и цепей управлениявинтовой зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— однопроводный2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм
— тонкопроволочный с обработкой концов жил2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14), 1x 12
Безопасность:
Значение В10
при высоком уровне согласно SN 319201 000 000; при 0,3 x Ie
Доля опасных отказов
при низкой частоте запроса согласно SN 3192040 %
при высоком уровне согласно SN 3192075 %
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 6150820 y
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:06.06.2016
