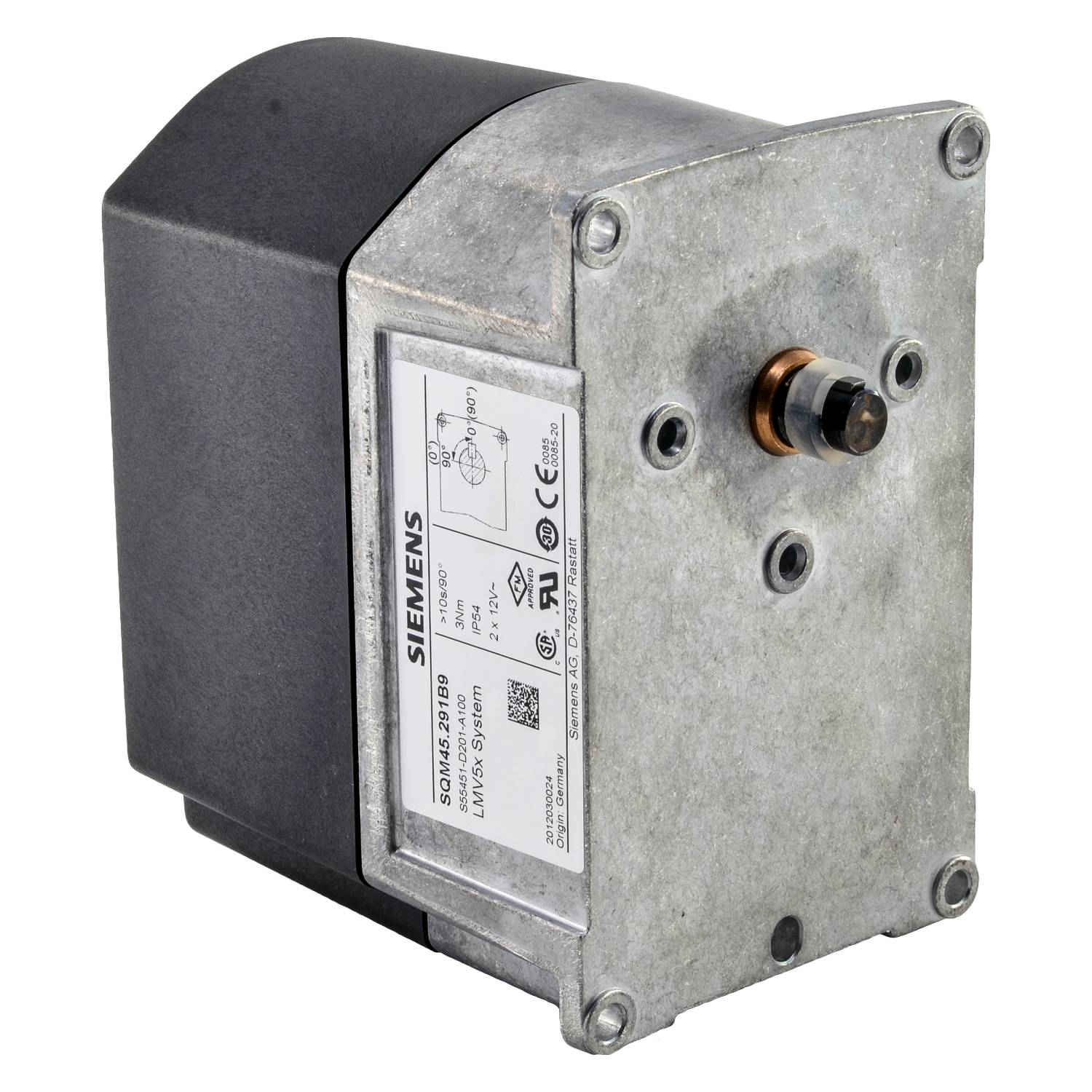

Сервопривод Siemens SQM45.291B9

Исполнительные механизмы с электроприводом

• Крутящий момент: до 3 Нм;
• Время срабатывания 1): 10 ... 120 с;
• Версии: выбор приводных валов.

1) Зависит от типа основного устройства (LMV5...)

Применение

Семейства исполнительных механизмов SQM45 и SQM48 используются для привода газовых, воздушных заслонок и других вспомогательных устройств в системах отопления и промышленных печах. Они обеспечивают точное и надежное управление потоком топлива и воздуха в горелках, что позволяет оптимизировать процесс горения и снизить выбросы вредных веществ.

Эти устройства особенно полезны при использовании с автоматами горения и системами электронного контроля, которые регулируют соотношение топливо / воздух в зависимости от требуемой производительности горелки и условий эксплуатации. Таким образом, обеспечивается эффективность и безопасность работы оборудования.

Механическая конструкция

Корпус исполнительного механизма сделан из сплава алюминия. Крышка сделана из ударопрочной и жаростойкой пластмассы.

• Исполнительный механизм: Шаговый двигатель;
• Настройка коммутирующих точек /индикация позиции: Совместно с основным устройством (например, LMV5...): с помощью дисплея и операционного прибора AZL5…;
• Электрическое подключение: RAST3.5 выводы;
• Зубчатая передача: Пластмассовые прямозубые цилиндрические шестерни с малым окружным зазором и постоянной смазкой;
• Приводной вал: Сделан из стали с отделкой чернением, уже плотно прилегает к лицевой стороне зубчатой передачи (для SQM48... используют приводной вал, изготовленный из закаленной стали);
• Монтаж и фиксация: Лицевая сторона зубчатой передачи используется в качестве монтажной поверхности. Исполнительный механизм имеет 4 крепежных отверстия и 1 продолговатое отверстие для позиционирующего штифта.
