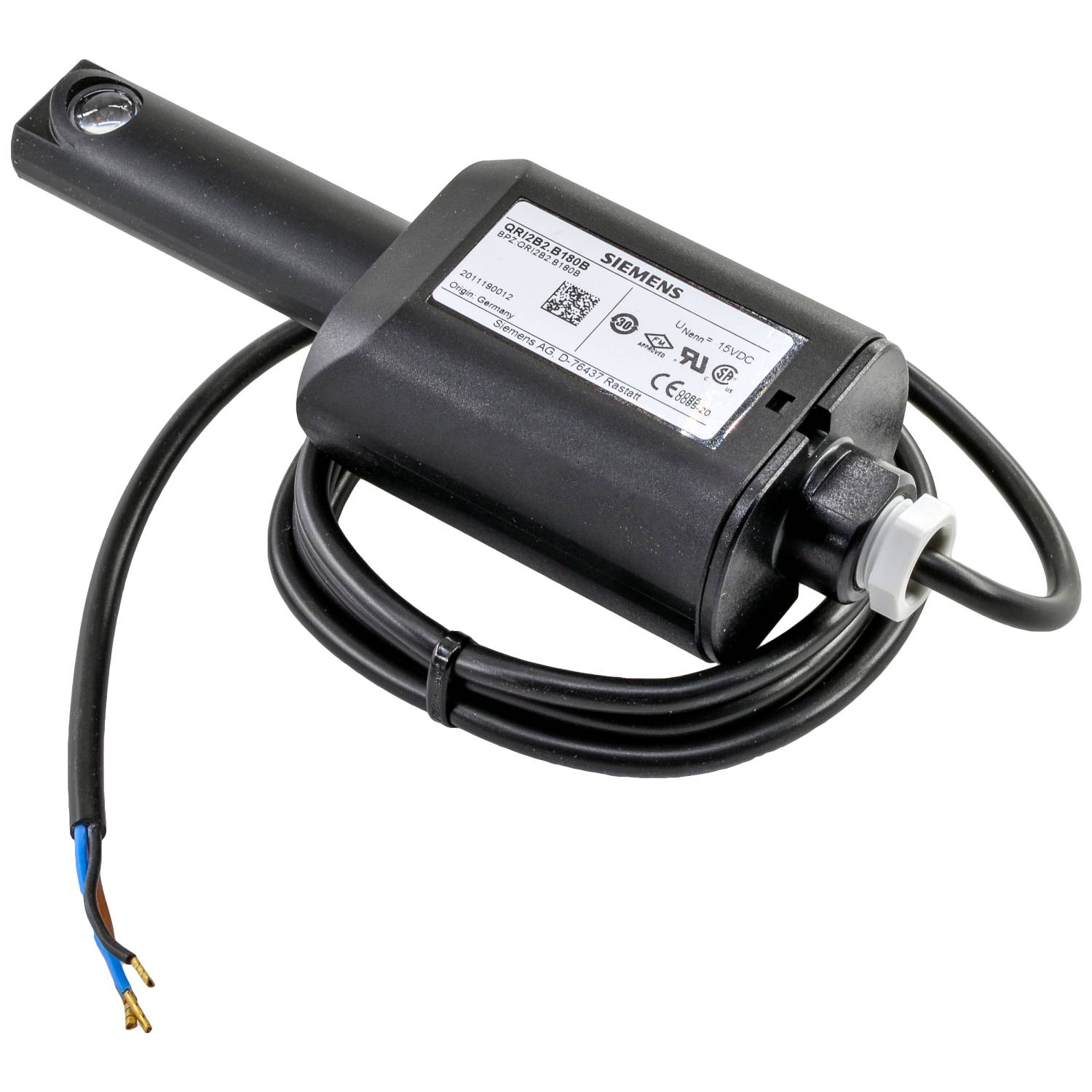

QRI2B2.B180B | BPZ:QRI2B2.B180B

Инфракрасные датчики используются в сочетании с горелками Siemens для контроля горения газа, жидкого топлива и других видов топлива, которые испускают инфракрасный свет. Датчики QRI2B2.B180B могут использоваться с горелками любой мощности, работающими в непрерывном или прерывистом режиме.

Применение, основные характеристики

Датчики пламени QRI2B2.B180B обладают следующими характеристиками:

• Инфракрасный детектор для обнаружения пламени;
• Встроенный усилитель сигнала пламени;
• Датчик может быть использован как для фронтального, так и для бокового освещения на 90 градусов;
• Он совместим с автоматами горения типа LMV5;
• Датчик крепится к горелке при помощи фланца и зажима;
• Спектральная чувствительность составляет около 2 микрон;
• Может работать с горелками в непрерывном и прерывистом режимах;
• Очень высокая чувствительность требует установки за защитной пластиной горелки;
• Обнаруживает пламя газа, жидкого и твердого топлива, другие источники инфракрасного излучения.

Обзор модификаций

Технические данные

• Рабочее напряжение
  • Работа: DC 14 V ±5 %,
  • Тест: DC 21 V ±5 %;
• Напряжение сигнала: DC 0...5 В;
• Длина соединительного кабеля макс.: 180 см;
• Степень защиты: IP 54;
• Потребляемая мощность: < 0.5 Вт;
• Длина дополнительного кабеля датчика макс.: 100 м;
• Класс безопасности: II;
• Вибрации согласно IEC 6068-2-6 макс.: 1 g / 10...500 Гц;
• Вес включая кабель 180 см: приблиз. 0.175 кг;
• Монтажное положение: опцион;
