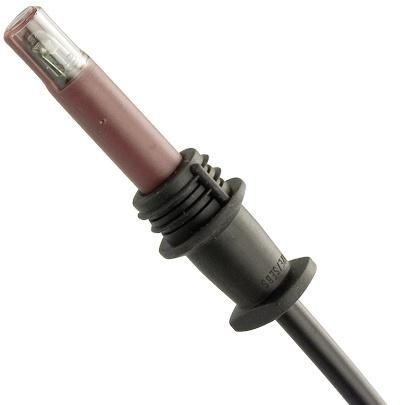

Датчик пламени Siemens QRB1B-A070B70A2

Датчик пламени Siemens QRB1B-A070B70A2 представляет собой высокочувствительное устройство контроля пламени, предназначенное для работы с жидкотопливными промышленными горелками. В основе датчика лежит фоторезистивный элемент, реагирующий на излучение пламени в видимой части светового спектра. Это решение оптимально подходит для оборудования с прерывистым или переменным рабочим циклом.

Конструктивные особенности

Устройство заключено в прочный компактный корпус, обеспечивающий защиту от механических повреждений, загрязнений и температурных колебаний. В комплектацию входит двухжильный термопластичный кабель длиной 700 мм с готовым наконечником для подключения. Для удобного монтажа производитель предусмотрел пластиковый фланец диаметром 36 мм и специальный крепежный хомут.

Технические характеристики

Особенности работы

Датчик отличается высокой чувствительностью не только к пламени горелки, но и к другим источникам света в видимом спектре. Это требует особого внимания при монтаже и эксплуатации - необходимо исключить возможность попадания на сенсор посторонних световых помех.

Для точного позиционирования устройства относительно пламени фланец оснащен направляющей канавкой и кулачковым упором, что обеспечивает виброустойчивое крепление и правильную ориентацию датчика.

Монтаж и эксплуатация

Важно! При установке необходимо соблюдать следующие требования:

1. Обеспечить защиту от обледенения и образования конденсата
2. Исключить попадание влаги внутрь корпуса
3. Регулярно очищать оптическую поверхность от загрязнений
4. Проверять надежность крепления и положение датчика

Комплектация

• Основной блок датчика
• Монтажный фланец 36 мм
• Крепежный хомут
• Термопластичный кабель 700 мм с наконечником

Применение

Датчик пламени Siemens QRB1B-A070B70A2 находит применение в различных промышленных установках:

• Жидкотопливные горелки промышленных котлов
• Технологические печи и нагревательные установки
• Системы отопления производственных помещений
• Другие системы, требующие контроля пламени жидкого топлива

Отличия от аналогов

В отличие от датчиков серии RAR, модель QRB1B-A070B70A2 обладает повышенной чувствительностью к свету в видимом спектре, что позволяет эффективнее отслеживать пламя жидкого топлива, но требует более внимательного отношения к возможным световым помехам.

Преимущества

• Высокая надежность и точность обнаружения пламени
• Удобство монтажа благодаря комплектному крепежу
• Двойной угол обнаружения (фронтальный и боковой)
• Устойчивость к вибрациям и температурным перепадам
• Готовность к подключению (комплектный кабель с наконечником)
