SQN31.402A2700 | BPZ:SQN31.402A2700

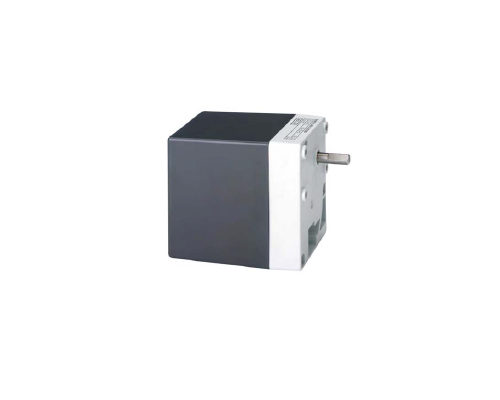

Сервопривод SQN31.402A2700 Siemens

Сервопривод SQN31.402A2700 от Siemens с электромотором предназначен для управления воздушными заслонками или регулировки соотношения топливо/воздух в жидкотопливных и газовых горелках малой и средней мощности.

Особенности:

• Встроенный потенциометр.
• Время цикла составляет от 4,5 до 120 секунд.

Сервоприводы SQN31.402A2700 в основном используются для контроля количества воздуха, необходимого для горения:

• В сочетании с регуляторами P-PI или PID, такими как RWF40…, в зависимости от нагрузки.
• Непосредственно через различные типы топочных контроллеров, такие как LOA…, LMO…, LMG… или LFL…

Механическое исполнение

• Ударопрочный и жаростойкий пластиковый корпус;
• Реверсивный синхронный электродвигатель с зубчатой передачей, которую можно отсоединить;
• Кулачковый вал исполнительного устройства;
• Реле (зависит от типа привода);
• Переключатели, которые подключаются к клеммам через печатную монтажную плату.

Шкалы рядом с кулачками помогают настроить точки переключения.Шкалы рядом с кулачками помогают настроить точки переключения.Дополнительная шкала в конце распределительного вала служит для внутреннейиндикации положения.Потенциометр, который может быть встроен позже, подает электрический сигнал,показывающий положение ведущего вала (для типов сервоприводов, позволяющихустанавливать потенциометр).Диск с канавками прикрепляется к головке кулачкового вала или к потенциометру, делаявидимым положение ведущего вала сервопривода с наружной стороны (см. фотографиина первой странице).Сервопривод имеет 2 отверстия для уплотнений кабельного ввода Pg9 и Pg11.

Технические данные

• Напряжение сети: АС 220 В -15% / АС 240 В +10%;
• Промышленная частота: 50 ... 60 Гц;
• Тип двигателя: Синхронный электродвигатель;
• Потребляемая мощность: 6.5 ВА;
• Дуговая координата: Макс.160°;
• Положение установки: Любое;
• Степень защиты: IP40;
• Кабельный ввод: Подходит для 1 х Pg9 и 1 х Pg11, контргайка нетребуется;
• Кабельное соединение: Резьбовой вывод для проводов с сечениемот 0.5 до 2.5 мм2.

Габаритные размеры (указаны в мм)
