Электротермический привод STA71 Siemens

• STA21... рабочее напряжение AC 230 V, 2- позиционный управляющий сигнал;
• STA71... рабочее напряжение AC/DC 24 V,2- позиционный управляющий сигнал или или ШИМ (широтно-импульсная модуляция);
• Сила позиционирования 105 N;
• Прямой монтаж с помощью соединительной гайки без дополнительных инструментов;
• Стандартные версии с кабелем длиной 1.2 или 5 м;
• Двухпроводное соединение;
• Индикация положения;
• Надежная конструкция, обеспечивающая бесшумную работу и не требующая обслуживания;
• Защита от неумелого обращения для предотвращения демонтажа.

Применение

2- позиционный контроль систем отопления‚ охлаждаемых потолков и оконечных устройств

• Для радиаторных клапанов Siemens VDN…, VEN… и VUN…;
• Для MiniCombiValves клапанов MiniCombiValves VPD… и VPE…;
• Для малых клапанов Siemens VD1…CLC;
• Для зональных клапанов Siemens V…I46… и V…S46…;
• Для клапанов, радиаторных клапанов и распределителей других производителей.

¹) широтно-импульсная модуляция

Техническая и механическая конструкция

Когда на клапан поступает управляющий сигнал, температура нагревательного элемента увеличивается и это приводит к расширению твердой среды. Данное расширение преобразуется в линейное движение, которое задвигает шток привода внутрь. Клапан открывается силой пружины. Когда привод выключен, шток выдвигается и клапан закрывается. Термоприводы STA21… и STA71… не содержат вращающихся частей и поэтому работают тихо и не изнашиваются.

Индикация положения

Положение клапана показывается синей полоской, которая двигается вверх и вниз вместе со штоком привода.

В этом положении привод отключен: Шток привода выдвигается и клапан закрывается.         В этом положении клапан был подключен к питанию не менее трех минут: Шток привода выдвинут и клапан открыт.

Время позиционирования открытие / закрытие

• positioning signal – сигнал позиционирования
• time (min) – время (мин)
• stroke (mm) – ход (мм)
• at 20° C ambient temperature – при внешней температуре 20 градусов

Технические данные

• Рабочее напряжение: AC 24 V, 50...60 Hz или DC 24 V;
• Допустимое отклонение напряжения: ±20 %;
• Ток включения (неустановившийся): 250 mA;
• Основной предохранитель: внешний;
• Сигнал позиционирования: 2-позиционный (вкл./выкл. рабочего напряжения) ШИМ (широтно-импульсная модуляция);
• Время позиционирования при 20 °C: 3 мин;
• Номинальный ход: 2.5 mm;
• Сила позиционирования: 105 N -4/+20 %;

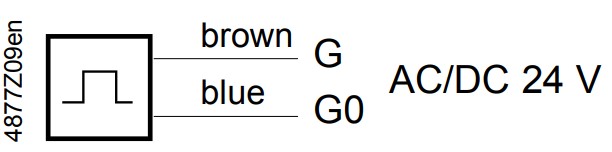

• Brown – коричневый
• Blue – синий

Размеры (в мм)
