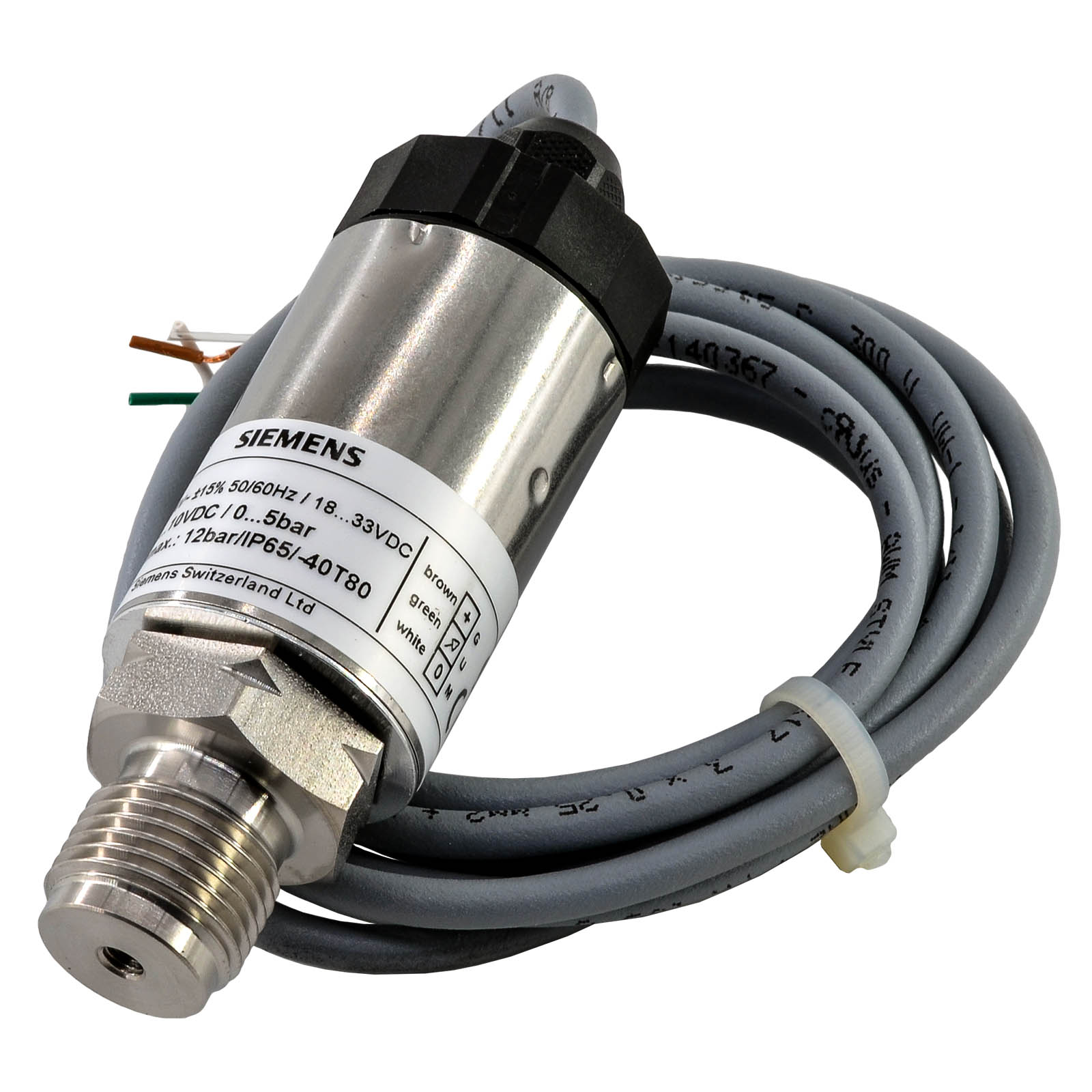

Датчики давления QBE2002-P... применяются для измерений статичного и динамичного положительного давления в установках систем ОВК, в частности, в гидравлических и пневматических системах, где используются жидкие или газообразные среды (применение пара).
Датчики давления QBE2002-P... работают на пьезо-эффекте. Керамическая диафрагма (технология толстопленочных ГИС) принимает данные о давлении путем механического контакта со средой. Замер электронно преобразуется в линейный выходной сигнал DC 0...10 V или DC 4..20мА.
Тип | Диапазон давления | Выходной сигнал | ||
---|---|---|---|---|
QBE2002-P5 | 0...5 бар | 0...500 кПа | 0...72.5 psi | 0..10 В |
Напряжение питания (QBE2002), потребление тока: AC 24 В ± 15 %, 50...60 Hz или DC 18...33 В < 6 мА ± 15 % при AC 24 В;
Выходной сигнал: DC 0 ...10 В, RLoad > 10 кОм (без гальванического разделения, 3-х проводное соединение, защита от короткого замыкания и перемены полярности);
Общее отклонение, гистерезис и сходимость результатов: < ±0,4 % FS;
Напряжение смещения нуля, полная шкала: < ±0,6 % FS;
TC (нулевая точка): < ±0,04 % FS/K;
TC (чувствительность): < ±0,015 % FS/K;
Время отклика: < 5 мс;
Максимально допустимое давление: 2 x конечное значение шкалы диапазона измерений (FS);
Разрывающее давление: 3 x конечное значение шкалы диапазона измерений (FS);
Среда: Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах);
Допустимая температура среды: − 40...+ 80 °C;
Стандарт защиты: IP 65 EN 60 529;
Класс защиты: III согласно EN 60 730;
Соединительный кабель: PVC, длина 1.5 м, 3 x 0.25 мм2 многожильные провода;
Винтовые крепежи: внешняя резьба G½", внутренняя резьба М5.
G (+) (Коричневый цвет провода) - Напряжение питания AC 24 V или DC 18 ... 33 V U (↗) (Зеленый цвет провода) - Выходной сигнал DC 0...10 V (сигнал заземления GND) M (0) (Белый цвет провода) - GND |
