RAK-TW.5000S-H | S55700-P121

RAK-TW.5000S-H | S55700-P121
Термостат для защиты от замерзания 5...65 °C, капиллярная трубка 1600 мм
Артикул: S55700-P121
Страна происхождения: Германия
Цена: 7410,00 p
Скидка
RAK-TW.5000S-H | S55700-P121 SIEMENS Капиллярные и накладные термостаты цена, купитьRAK-TW.5000S-H | S55700-P121 SIEMENS Капиллярные и накладные термостаты цена, купить
Характеристики товара
Термостаты
Капиллярные и накладные термостаты
Глубина погружения
200 мм
Класс защиты
IP43
Дискретные выходы
1-полюсные , Сухой контакт , Перекидной контакт
Размеры (Ш х В х Г)
55 x 156 x 64 мм
Чувствительный элемент
Капиллярный
Диапазон задания уставки
5...65 °C
Дифференциал переключения
5 K
Длина капилляра
1600 мм
Дискретный выход, ток коммутируемой цепи
Контакт 1-2: 0.1...16 (2.5) A Контакт 1-3: 0.1...6 (2.5) A
Дискретный выход, напряжение переключения
AC 24...250 V

Термостат защиты Siemens RAK-TW.5000S-H

  • Слежение за температурой угрозы замораживания, с однополюсным переключающим контактом;
  • Коммутационная способность:
    • контакты 1-2: 16 (2.5) A, AC 250 V,
    • контакты 1-3: 6 (2.5) A, AC 250 V;
  • Постоянная времени по DIN EN 14597;
  • 3 варианта монтажа: на трубопровод, воздуховод (с перфорированной гильзой) или на стену;
  • Шкала для настройки температуры видна через окно корпуса;
  • Классы защиты IP43 и IP65;
  • Нажимные клеммы для быстрого монтажа.

Применение Siemens RAK-TW.5000S-H

Типовые приложения:

  • Отопительные установки;
  • Общее применение в системах ОВК зданий;
  • Защита от замораживания.

Функции

При достижении настроенной температуры на термостате (при понижении температуры ниже заданной, в случае активации функции защиты от замораживания), происходит размыкание контакта 1-3 и замыкание контакта 1-2. При повышении температуры среды до значения дифференциала переключения, контакт 1-3 замыкается, а 1-2 размыкается.

Если термодатчик регистрирует снижение температуры до -20°C или ниже, активная управляющая цепь разрывается. Эта цепь восстанавливается автоматически при повышении температуры.

Сводка типов

 НаименованиеАртикулКласс защитыДиапазон задания температурыДлина капиллярн ой трубкиКомплект поставки
RAK-TW.5000HS S55700-P120 IP65 5...65 °C 1600 мм Хомут для крепления на трубу до 100 мм диам., сальник для кабеля M16x1.5 мм, инструкция
RAK-TW.5000S-H S55700-P121 IP43 5…65 °C 1600 мм
RAK-TW.5010S-H S55700-P122  IP43 -10…50 °C 1600 мм

Механическая конструкция

  • Корпус термостата изготовлен из упрочненного полипропилена рассчитан на монтаж на трубопроводах, воздуховодах или на стену; в электромеханических термостатах защиты от замораживания применяются чувствительные элементы капиллярного типа.
  • Корпус имеет смотровое окно.
  • Сальник для кабеля M16x1.5 мм.
  • Полипропиленовый корпус имеет защиту от воздействия пламени, ультрафиолетового излучения, высоких температур и стоек к химическому и биологическому воздействию.

Технические характеристики

  • Номинальное напряжение: AC 24…250 V
  • Номинальный ток I (IM):
    • контакты 1-2: 0.1...16 (2.5) A,
    • контакты 1-3: 0.1… 6 (2.5) A.
  • Внешний предохранитель: 16 A;
  • Жизненный цикл при нормальных условиях: мин 100000 циклов переключения;
  • Класс защиты: I поEN 60 730;
  • Степень защиты: IP43;
  • Термический дифференциал переключения: 5 K;

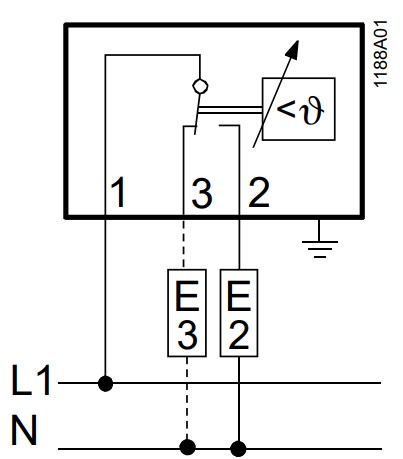

Схема подключения

raktw5000sh schema

Для функции защиты от замораживания, контакты 1 – 2 закрыты

Размеры (в мм)

raktw5000sh razmeri
