Клапан регулирующий, 3-ходовой седельный VXP45.25-10
Клапан регулирующий, 3-ходовой седельный VXP45.25-10
3-ходовые седловые клапаны, внешняя резьба, PN16, DN25, kvs 10
Артикул: BPZ:VXP45.25-10
Страна происхождения:
Германия
Наличие: 2 шт.
Цена: 8200,00 p
Скидка
Характеристики товара
Седельные и комбинированные клапаны
Трех-ходовые pезьбовые клапаны
DN
25
SSC..
300 кПа
Температура среды
1...110 °C
Резьба
G 1½ B
k
10 м³/ч
Шток
5.5 мм
Материал внутренних частeй клапана
CrNi сталь / Rg5 / латунь
Класс PN
PN 16
Характеристика клапана
Проходной порт: равнопроцентная или линейная Байпас: линейная
Скорость утечки через байпас
0...0.02 % значения k
Скорость утечки
0...0.02 % значения k
Допустимое рабочее давление
1600 кПа
Диапазон изменений Sv
From k
Материал корпуса клапана
Бронза CC491K (Rg5)
Клапан регулировочный трёхходовой Siemens VXP45.25-10
- Номинальное давление 16 бар, ANSI Класс 250
- Бронзовый корпус клапана (Rg5)
- DN10, … DN40
- Резьбовое присоединение G...B
- Номинальный ход 5.5 мм
- Фитинг ALG
- Компрессионные фитинги SERTO типа SO21… можно получить от торговых представителей
- Применяются с электромоторными приводами типа SSB… или SSC
Применение
В системах вентиляции и кондиционирования для управления по воде в закрытых контурах, например в индукционных устройствах, фэнкойлах, небольших нагревателях и охладителях. Подходит для использования:
- В двухтрубных системах с одним теплообменником для нагрева и охлаждения;
- В четырехтрубных системах с двумя теплообменниками отдельно для нагрева и отдельно для охлаждения.
В закрытых контурах систем теплоснабжения:
- Отдельные этажи в здании;
- Отдельные помещения.
| Тип | DN | Подключение | kvs A →AB | kvs ¹) B →AB | Sv |
|---|---|---|---|---|---|
| VXP45.25-10 | 25 | G1½B | 10 | 10 | > 100 |
Технические характеристики
- PN класс: PN16 по EN 1333;
- Допустимое рабочее давление: 1600 kPa (16 bar) по ISO 7628 / EN 1333;
- Температура среды: 1...110 °C, кратковременно макс. 120 °C;
- Ход штока: 5.5 мм;
- Корпус клапана: бронза CC491K (Rg5);
- Шток: Нержавеющая сталь;
- Плунжер, седло, сальник: латунь;
- Уплотнительное кольцо: EPDM-O-rings;

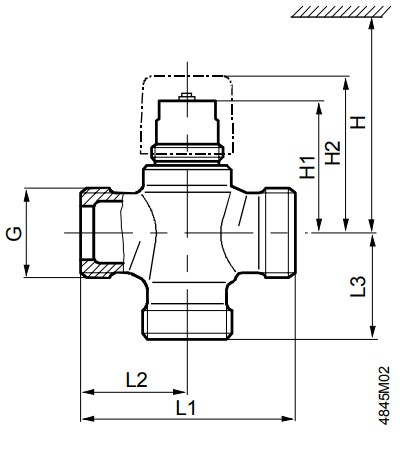

Размеры (в мм)
| Тип | DN | G [дюйм] | H [мм] | H1 [мм] | H2 [мм] | L1 [мм] | L2 [мм] | L3 [мм] | Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| VXP45.25-10 | 25 | G1½B | > 280 | 62.5 | ≈ 81 | 105 | 52.5 | 52.5 | 1.2 |
Дополнительные товары
Сопутствующие товары
| Наименование | Артикул | Описание | Изображение |
|---|---|---|---|
| ALG253 | BPZ:ALG253 | Фитинг из ковкого чугуна G 1½" / Rp 1", комплект из 3-х шт. |  |
| ALG253B | S55846-Z105 | Латунный фитинг G 1½" / Rp 1", 100 °C, комплект из 3 |  |
| SSC31 | BPZ:SSC31 | Электромоторный привод, AC 230 V, 3-позиционный |  |
| SSC61 | BPZ:SSC61 | Электромоторный привод, AC/DC 24 V, DC 0…10V |  |
| SSC61.5 | BPZ:SSC61.5 | Электромоторный привод, AC/DC 24 V, DC 0…10V |  |
| SSC81 | BPZ:SSC81 | Электромоторный привод, AC 24 V, 3-позиционный |  |
