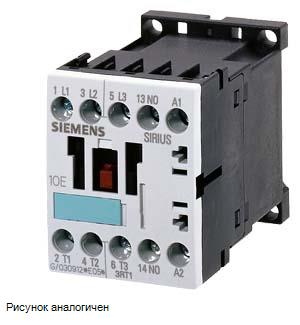

3RT1016-1AP62

3RT1016-1AP62
КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, AC НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 220V 50ГЦ/240V 60ГЦ ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ
Артикул: 3RT1016-1AP62
Страна происхождения: Германия
3RT1016-1AP62 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить3RT1016-1AP62 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Контакторы SIRIUS 3RT1, 3-х полюсные, 30 ... 250 kW
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41B
Размеры упаковки:
50,00 x 63,50 x 77,00 .мм

Продукция СИМЕНС Низковольтная коммутационная аппаратура.

Области применения контакторов Siemens Sirius 3RT10161AP62

  • для коммутации двигателей до 250 кВт / 400 В
  • для 4-х полюсной коммутации двигателей до 140 А / 400 В
  • для коммутации омических нагрузок до 97 кВт / 400 В
  • для коммутации конденсаторов от 15 до 50 квар / 400 В
  • контакторы связи (интерфейс) до 11 кВт.

Достоинства контакторов Siemens Sirius 3RT1016-1AP62

  • Большой механический и электрический ресурс
  • Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
  • Только 4 типоразмера для мощностей от 3 до 45 кВт
  • Простота возможного расширения, одинаковые габариты даже при более высокой мощности
  • До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
  • Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
  • Простота обращения.
  • Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
  • Катушка с 4 выводами в S0 по S3
  • Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
Характеристики товара
EAN4011209348202
Товарный код85364900
Раздел каталогаCC-IC10
Группа продукта3703
Дата соответствия RoHS01.07.2006
Заказные данные3RT1016-1AP62, 3RT10161AP62, 3RT1O16-1AP62, 3RT1O161AP62

Низковольтная коммутационная аппаратура SIEMENS 3RT1016-1AP62

Контактор SIEMENS используют для коммутации силовой цепи при запуске электродвигателей различных мощностей, а также для включения и отключения нагрузок безиндуктивных.

Автоматические выключатели СИМЕНС имеют защиту электросетей от возникновения короткого замыкания, перегрузок и .

Световые индикаторы и кнопки индикаторы СИМЕНС оснащены важнейшие ключевые функции в коммутации между устройством и человеком.

Реле времени SIEMENS SIRIUS используются во всех процессах контроля, коммутации, системах управления и пуска-защиты, где необходима выдержка времени.

Промышленные концевые выключатели SIEMENS с блочной конструкцией удобны в применении благодаря своей высокой надежности и универсальности.

Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между прибором и человеком посредством сигналов.

Реле времени СИМЕНС SIRIUS отличается легкостью настройки, которая выполняется поворотным переключателем.

Контакторы от фирмы СИМЕНС - являются одними из наиболее надежных на российском рынке.

Купить оборудование SIEMENS 3RT1016-1AP62, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».

По любым, появившимся у Вас вопросам, как например: характеристики, отправка в регионы, доставка, паспорт, цена, применяемость, монтаж, документация, техническое описание, комплектация и т.д., звоните по телефону +7 (495) 589-56-84.

Купить 3RT1016-1AP62 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAPK» Если у Вас есть вопросы, связанные с 3RT1016-1AP62, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MARK» занимается продажей горелочного оборудования, в том числе и 3RT1016-1AP62, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Дополнительные товары

Сопутствующие товары

НаименованиеАртикулОписаниеИзображение
3UG4633-1AL303UG4633-1AL30ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVE...3UG4633-1AL30 SIEMENS Низковольтная коммутационная аппаратура: 3UG4633-1AL30 цена, купить
3UG4622-1AW303UG4622-1AW30ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM ОТ 0.1 ДО 10 A AC/DC ПРЕВЫШЕНИЕ...3UG4622-1AW30 SIEMENS Низковольтная коммутационная аппаратура: 3UG4622-1AW30 цена, купить
3UG4615-1CR203UG4615-1CR20РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ...3UG4615-1CR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4615-1CR20 цена, купить
3UG4616-1CR203UG4616-1CR20РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В ...3UG4616-1CR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4616-1CR20 цена, купить
3RP1505-1BP303RP1505-1BP30РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC 24 V ...3RP1505-1BP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1505-1BP30 цена, купить
3RT1016-1AP013RT1016-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1016-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1016-1AP01 цена, купить
3RT1015-1AP013RT1015-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1015-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1015-1AP01 цена, купить
3RH1911-1GA133RH1911-1GA13БЛОК ДОП.КОНТАКТОВ, 53E, 1НO+3Н З, DIN EN50011, ВИНТОВЫЕ КЛЕММЫ , ДЛЯ ВС...3RH1911-1GA13 SIEMENS Низковольтная коммутационная аппаратура: 3RH1911-1GA13 цена, купить
3SB3400-0B3SB3400-0BДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НО3SB3400-0B SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0B цена, купить
3SB3400-1PC3SB3400-1PCДЕРЖАТЕЛЬ ЛАМПЫ СО ВСТРОЕННЫМ СВЕТОДИОДОМ 24V UC, ЗЕЛЕНЫЙ ВИНТОВЫЕ КЛЕММ...3SB3400-1PC SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-1PC цена, купить
3RH1921-1HA223RH1921-1HA22БЛОК ДОП.КОНТАКТОВ, 22 2НО+2НЗ, DIN EN50012, 4-Х ПОЛЮСНЫЙ, ВИН ТОВЫЕ КЛ...3RH1921-1HA22 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1HA22 цена, купить
3RH1921-1CA103RH1921-1CA10БЛОК ДОП.КОНТАКТОВ, 1 НO, DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС.3RH1921-1CA10 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1CA10 цена, купить
3RP1574-1NP303RP1574-1NP30РЕЛЕ ВРЕМЕНИ, ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ДИАПАЗОН ВРЕМЕНИ 20 AC 24 V DC 200...3RP1574-1NP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1574-1NP30 цена, купить
3RT1026-1AP003RT1026-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2...3RT1026-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1026-1AP00 цена, купить
3RV1021-4AA103RV1021-4AA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 11. .16 A, N-РАСЦЕПИТЕЛЬ 192 A, ТИПОРАЗМЕР S...3RV1021-4AA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-4AA10 цена, купить
3TK2842-1BB423TK2842-1BB42SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРО...3TK2842-1BB42 SIEMENS Низковольтная коммутационная аппаратура: 3TK2842-1BB42 цена, купить
3RP1505-1AP303RP1505-1AP30РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24...3RP1505-1AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1505-1AP30 цена, купить
3RT1017-1AP013RT1017-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 5.5 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ...3RT1017-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1017-1AP01 цена, купить
3RV1031-4FA103RV1031-4FA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 28.. . 40 A, N-РАСЦЕПИТЕЛЬ 480 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4FA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4FA10 цена, купить
3RT1015-1BB413RT1015-1BB41КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1015-1BB41 SIEMENS Низковольтная коммутационная аппаратура: 3RT1015-1BB41 цена, купить
3RH1921-1CA013RH1921-1CA01БЛОК ДОП.КОНТАКТОВ, 1НЗ, DIN EN 50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУС КАТЕЛЕЙ,...3RH1921-1CA01 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1CA01 цена, купить
3RT2026-1AP003RT2026-1AP00КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕ...3RT2026-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT2026-1AP00 цена, купить
3TK2827-1BB403TK2827-1BB40РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ...3TK2827-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3TK2827-1BB40 цена, купить
3RH1122-1BB403RH1122-1BB40ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ...3RH1122-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RH1122-1BB40 цена, купить
3SB3400-0C3SB3400-0CДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НЗ3SB3400-0C SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0C цена, купить
3RV1041-4JA103RV1041-4JA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ТИПОРАЗМЕР S3 A-РАСЦЕПИТЕЛЬ 45.63A, N-РАСЦЕПИ...3RV1041-4JA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1041-4JA10 цена, купить
3RH1921-1DA113RH1921-1DA11БЛОК ДОП. КОНТАКТОВ, 1 НО+1НЗ, DIN EN50012, БОКОВОЙ, 10 MM, ВИ НТОВЫЕ КЛ...3RH1921-1DA11 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1DA11 цена, купить
3RT1016-1BB423RT1016-1BB42КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US...3RT1016-1BB42 SIEMENS Низковольтная коммутационная аппаратура: 3RT1016-1BB42 цена, купить
3RT1025-1BB403RT1025-1BB40КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = ...3RT1025-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RT1025-1BB40 цена, купить
3RV1031-4HA103RV1031-4HA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 40.. . 50 A, N-РАСЦЕПИТЕЛЬ 600 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4HA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4HA10 цена, купить
3TK2825-1BB403TK2825-1BB40РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ...3TK2825-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3TK2825-1BB40 цена, купить
3RH1131-1BB403RH1131-1BB40ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 3НO+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ...3RH1131-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RH1131-1BB40 цена, купить
3RP1531-2AP303RP1531-2AP30МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 1 ПЕРЕКИДНОЙ КОНТ. З...3RP1531-2AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1531-2AP30 цена, купить
3RV1031-4EA103RV1031-4EA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4EA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4EA10 цена, купить
3RT1025-1AP003RT1025-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НАПРЯЖЕНИЕ УПРАВЛЕНИЯ НОМ. НАПРЯ...3RT1025-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1025-1AP00 цена, купить
3UG4512-1BR203UG4512-1BR20РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО ...3UG4512-1BR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4512-1BR20 цена, купить
3RT1055-6AP363RT1055-6AP36КОНТАКТОР 75КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ...3RT1055-6AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1055-6AP36 цена, купить
3SB3400-0A3SB3400-0AДОП.КОНТАКТ С 2 КОНТАКТАМИ, ВИНТ.КЛЕММА, 1НО+1НЗ3SB3400-0A SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0A цена, купить
3SE5112-0CH013SE5112-0CH01ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50...3SE5112-0CH01 SIEMENS Низковольтная коммутационная аппаратура: 3SE5112-0CH01 цена, купить
3RV1901-1E3RV1901-1EДОП. КОНТАКТ, ПОПЕРЕЧНЫЙ 1НO+1НЗ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОР...3RV1901-1E SIEMENS Низковольтная коммутационная аппаратура: 3RV1901-1E цена, купить
3UG4513-1BR203UG4513-1BR20РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ ФИКСИРОВАННАЯ УСТАВКА СН...3UG4513-1BR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4513-1BR20 цена, купить
3RP1525-1AP303RP1525-1AP30РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 ПЕРЕКИДНОЙ КОНТАКТ, 15 ДИАПАЗОНОВ (1...3RP1525-1AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1525-1AP30 цена, купить
3RT1054-1AP363RT1054-1AP36КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ...3RT1054-1AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1054-1AP36 цена, купить
3SK1122-1AB403SK1122-1AB40БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, 3 ПП РАЗРЕШАЮЩИЕ ЦЕПИ1...3SK1122-1AB40 SIEMENS Низковольтная коммутационная аппаратура: 3SK1122-1AB40 цена, купить
3RV1021-1DA103RV1021-1DA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 2.2...3.2 A, N-РАСЦЕПИТЕЛЬ 38 A, ТИПОРАЗМЕР ...3RV1021-1DA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-1DA10 цена, купить
3RV1021-4DA103RV1021-4DA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 20. .25 A, N-РАСЦЕПИТЕЛЬ 300 A, ТИПОРАЗМЕР S...3RV1021-4DA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-4DA10 цена, купить
3RH1921-1FA223RH1921-1FA22МОНТАЖНЫЙ БЛОК 4-ПОЛЮСНЫЙ 2НО+2НЗ3RH1921-1FA22 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1FA22 цена, купить
3RT1075-6AP363RT1075-6AP36КОНТАКТОР 200КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛ...3RT1075-6AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1075-6AP36 цена, купить
3RV1021-1CA103RV1021-1CA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 1.8...2.5 A, N-РАСЦЕПИТЕЛЬ 30 A, ТИПОРАЗМЕР ...3RV1021-1CA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-1CA10 цена, купить
3RT1034-1AP003RT1034-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 15 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2...3RT1034-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1034-1AP00 цена, купить

Технические характеристики 3RT10161AP62
CONTACTOR, AC-3 4 KW/400 V, 1 NC, AC 220V 50HZ/240V 60HZ, 3-POLE, SIZE S00, SCREW CONNECTION
Фирменное название продуктаSIRIUS
Наименование продуктасиловой контактор
Общие технические данные:
Габаритные размеры контактораS00
Степень загрязнения3
Степень защиты IP
с лицевой стороныIP20
для подключаемой клеммыIP20
Механический срок службы (коммутационные циклы)
контактора типовое30 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое10 000 000
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное2 000 m
Температура окружающей среды
во время эксплуатации-25 ... +60 °C
Цепь главного тока:
Количество замыкающих контактов для главных контактов3
Количество размыкающих контактов для главных контактов0
Рабочий ток
при AC-1 при 400 В
— при температуре окружающей среды 40 °C расчетное значение22 A
при AC-1 до 690 В
— при температуре окружающей среды 40 °C расчетное значение22 A
— при температуре окружающей среды 60 °C расчетное значение20 A
при AC-3
— при 400 В расчетное значение9 A
Рабочий ток
при 1 токопроводе при DC-1
— при 24 В расчетное значение20 A
— при 110 В расчетное значение2,1 A
при 2 токопроводах в ряд при DC-1
— при 24 В расчетное значение20 A
— при 110 В расчетное значение12 A
при 3 токопроводах в ряд при DC-1
— при 24 В расчетное значение20 A
— при 110 В расчетное значение20 A
Рабочий ток
при 1 токопроводе при DC-3 при DC-5
— при 24 В расчетное значение20 A
— при 110 В расчетное значение0,15 A
при 2 токопроводах в ряд при DC-3 при DC-5
— при 110 В расчетное значение0,35 A
— при 24 В расчетное значение20 A
при 3 токопроводах в ряд при DC-3 при DC-5
— при 110 В расчетное значение20 A
— при 24 В расчетное значение20 A
Эксплуатационная мощность
при AC-1
— при 400 В расчетное значение13 kW
при AC-2 при 400 В расчетное значение4 kW
при AC-3
— при 400 В расчетное значение4 kW
— при 500 В расчетное значение4,5 kW
— при 690 В расчетное значение5,5 kW
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник0,7 W
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питанияПеременный ток
Управляющее напряжение питания при переменном токе
при 50 Гц расчетное значение220 V
при 60 Гц расчетное значение240 V
Частота питающего напряжения цепи управления 1 расчетное значение50 Hz
Частота питающего напряжения цепи управления 2 расчетное значение60 Hz
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц0,85 ... 1,1
при 60 Гц0,8 ... 1,1
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе31,7 V·A
Коэффициент мощности индуктивный при мощности втягивания катушки0,77
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе5,1 V·A
Коэффициент мощности индуктивный при мощности удержания катушки0,27
Вспомогательный контур:
Количество размыкающих контактов
для вспомогательных контактов
— включающийся без выдержки времени1
Количество замыкающих контактов
для вспомогательных контактов
— включающийся без выдержки времени0
Рабочий ток при AC-12 максимальное10 A
Рабочий ток при AC-15 при 230 В расчетное значение6 A
Рабочий ток при AC-15 при 400 В расчетное значение3 A
Рабочий ток при DC-12
при 60 В расчетное значение6 A
при 110 В расчетное значение3 A
при 220 В расчетное значение1 A
Рабочий ток при DC-13
при 24 В расчетное значение10 A
при 60 В расчетное значение2 A
при 110 В расчетное значение1 A
при 220 В расчетное значение0,3 A
Надёжность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания основной цепи тока
— при типе координации 1 необходимоепредохранитель gL/gG: 35 A
— при типе координации 2 необходимоепредохранитель gL/gG: 20 A
для защиты от короткого замыкания вспомогательного переключателя необходимоепредохранитель gL/gG: 10 A

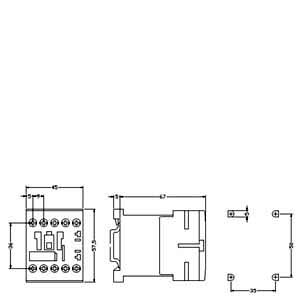

Монтаж/ крепление/ размеры:
Вид креплениявинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
последовательный монтажда
Высота57,5 mm
Ширина45 mm
Глубина72 mm
соблюдаемое расстояние
до заземленных частей
— сбоку6 mm
Подсоединения/ клеммы:
Исполнение электрического подключения
для главной электрической цепивинтовой зажим
для вспомогательных цепей и цепей управлениявинтовой зажим
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), макс. 2x (0,75 ... 4 мм)
— одножильного или многожильного2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), max. 2x (0,75 ... 4 мм)
— тонкопроволочный с обработкой концов жил2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для главных контактов2x (20 ... 16), 2x (18 ... 14), 1x 12
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— однопроводный2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), макс. 2x (0,75 ... 4 мм)
— тонкопроволочный с обработкой концов жил2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14), 1x 12
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:06.06.2016



Цены на сайте носят розничный характер без учета НДС 20%, и не являются публичной офертой. Для уточнения цены обращайтесь к нашим менеджерам по телефону 8 (800) 201-64-80, или по средствам электронной почты siemens@rusmark.ru.
ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. Тел.: 8 (800) 201-64-80 | Еmail: siemens@rusmark.ru | © 1996-
Пользовательское соглашение

Заказать обратный звонок
