Датчик QFM3171 измеряет относительную влажность воздуха с помощью емкостного чувствительного элемента, который изменяет свою емкость в зависимости от относительной влажности окружающей среды. Электронная схема датчика преобразует этот сигнал в непрерывный аналоговый сигнал 0-10В или 4-20мА, который соответствует диапазону относительной влажности от 0% до 100%.
Температура
Датчик QFM3171 также измеряет температуру воздуха с помощью чувствительного элемента, сопротивление которого изменяется в зависимости от температуры окружающей среды. Это изменение сопротивления преобразуется в выходной сигнал 0-10 В или 4-20 мА, который соответствует температурному диапазону 0-50°C, -35-+35°C или -40-+70°C. Диапазон измерений может быть выбран в соответствии с требованиями системы.
Схема сопротивления
Выходной сигнал, клемма I1 / I2
Механическая конструкция

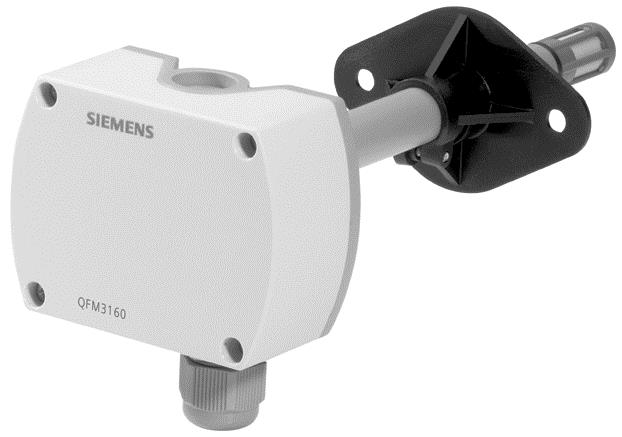

Датчик состоит из пластикового корпуса, электронной платы, зажимных клемм, монтажной пластины и измерительного щупа. Корпус состоит из двух частей: основания и крышки, которая крепится винтами. Между ними установлено резиновое уплотнение для обеспечения защиты от влаги по стандарту IP65. Электронная плата с компонентами и клеммы находятся соответственно в крышке и основании. Измерительный щуп вкручивается в корпус и содержит чувствительные элементы, защищенные фильтром. Датчик имеет кабельный ввод с сальником M16 для защиты от влаги (стандарт IP54). Основание и щуп жестко соединены. В комплекте с датчиком идет монтажный фланец, который устанавливается на щуп и закрепляется в нужном положении.
Технические данные
- Рабочее напряжение: AC 24 В ±20 % или DC 13.5...35 В;
- Частота: 50/60 Гц для AC 24 В;
- Потребляемая мощность: ≤1 ВА;
- Диапазон измерений: 0...100 % отн. влажн.;
- Точность измерений 23 °C и AC 24 В 0...100 % отн. влажн.: ±2 % отн. влажн.;
- Зависимость от температуры: ≤ 0.05 % отн. влажн./°C;
- Постоянная времени: < 20 с;
- Выходной сигнал, линейный (контакт U1): DC 0...10 В 0...100 % отн. влажн. макс. ±1 мA;
- Диапазон измерений: 0...50 °C (R2 = заводская настройка), −35...+35 °C (R1), −40…+70 °C (R3);
- Чувствительный элемент: Pt 1000 класс B по DIN EN 60 751;
- Точность измерения AC 24 В в диапазоне:
- 15...35 °C: ±0.6 K;
- −35...+70 °C: ±0.8 K.
- Постоянная времени: < 3.5 мин. при движении воздуха 2 м/с;
- Корпус: IP 65 IEC 60 529 (встроенное состояние);
- Класс безопасности: III to EN 60 730;
- Сальник кабельного входа (приложен): M 16 x 1.5.
Размеры (в мм)
